Outils Cie., Ltd de machines de puissance de Ningbo Suntech.
Fabricant et exportateur professionnels de champ d'Electric Power
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Suntech |
| Certification: | ISO |
| Numéro de modèle: | Tour en acier |
| Quantité de commande min: | 1 tour |
|---|---|
| Prix: | Get the latest prices |
| Détails d'emballage: | Conteneurs exportés |
| Délai de livraison: | 35 jours après dépôt |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100000 tonnes métriques/tonnes métriques par an |
| Nom: | Tour de trellis | Material Type: | Steel Q355/Q255 |
|---|---|---|---|
| Usage: | Steel Transmission Tower | Application: | Ligne de transmission tour |
| Catégorie de tension: | 10KV à 800KV | Wind Speed: | 120KM/H |
| Surligner: | 230kv treillagent les tours en acier,ASTM123 treillagent les tours en acier,ligne de transmission 400kv tour |
||

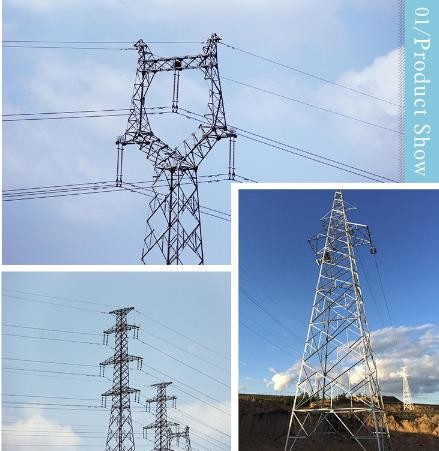

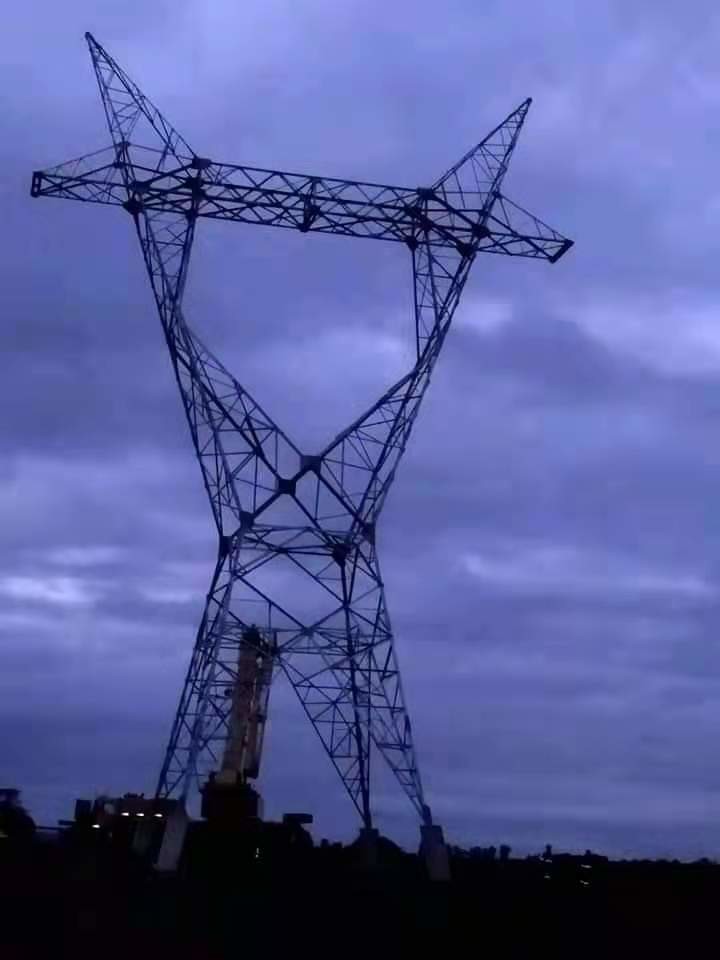

Tours en acier de trellis d'ASTM123 230kv au-dessus ligne de transmission de 400 kilovolts tour
Détail rapide :
Le courant électrique 230kv domine au-dessus ligne de transmission de 400 kilovolts le poteau électrique en acier 30m de tour
DESCRIPTION DE PRODUIT
| Le courant électrique 230kv domine au-dessus ligne de transmission de 400 kilovolts le poteau électrique en acier 30m de tour | |
Caractéristiques :
Les caractéristiques du produit :
Comme ligne de transmission traditionnelle équipement, la tour en acier d'angle a le champ très utilisé, les caractéristiques du code de conception, le métier est mûr, à différentes distances, niveau de tension différent montrent les avantages et l'applicabilité générale
La conception de la ligne de transport d'énergie tour dépend dessus, type de conducteur et de Terre-fil, zone de vent, angle de déviation et spécifications de matériel. Ces tours sont galvanisées pour protéger l'acier contre la corrosion. L'épaisseur de revêtement de galvanisation dépend des conditions atmosphériques à l'emplacement de la tour.
Catégories en acier
Acier d'angle : Q345B en acier chinois, qui mêmes à ASTM A572 GR50
D'autres Webs, attachant et ne pas soumettre à une contrainte le plat et l'acier d'angle : Chinois Q2230B, qui mêmes à ASTM A36
Plats : Q345B en acier chinois, qui mêmes à ASTM A572 GR50
Boulons : Catégorie chinoise 6,8 et 8,8, qui semblable à ASTM A394
A) la dimension et la tolérance pour l'angle sont selon GB/T1591-1994
B) Galvanisation d'immersion chaude selon GB/T 13912-2002, qui semblable à ASTM A 123
C) la soudure sera conforme représentation à la norme d'AWS D1.1 ou de CWB
Tension : Équipement de transport d'énergie/ligne de transmission électrique catégorie de tour de fer d'angle : 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Voici le processus de fabrication pour notre tour de transmission ; cependant, les deux parties doivent discuter tous les dessins et confirmer tous les dessins de magasin, spécification technique, et quelle norme à conformer. Avant production en série, nous devons avons reçu tous les dessins approuvés signés de magasin et documents techniques de notre client.
Notre fabrication sera dans l'accord strict avec des dessins de détail préparés par l'entrepreneur et approuvés par l'ingénieur. La fabrication commencera après l'approbation de l'ensemble et des essais de magasin.
| Cisaillement | : Le cisaillement et la coupe seront exécutés soigneusement et toutes les parties du travail qui sera exposé pour regarder à la fin seront finies d'une manière ordonnée. Des torches de coupure manuellement guidées ne seront pas employées. B : Tout le matériel plus de 13 (ou 12) millimètres profondément sera scié à froid ou machine oxycoupée. C : On permettra la culture ou le cisaillement pour l'épaisseur matérielle de 13 millimètres ou moins. La coupe de flamme du haut acier de rendement sera précédée par un léger préchauffent l'opération en passant la flamme de coupure au-dessus de la pièce à couper. Tous les bords oxycoupés seront rectifiés propres. |
| Recourbement | Notre société owaned le machince de recourbement. Frether davantage, nous pouvons fabriquer les tours avec le recourbement chaud ou le recourbement froid selon les exigences du client. |
| Soudure | Aucune soudure ne sera faite à moins que l'approbation préalable ait été obtenue à partir de l'ingénieur. On ne permettra pas la soudure aux points d'attache de tour pour le conducteur, le fil de bouclier, les isolateurs ou les assemblées ou les parenthèses associées |
| Sous-poinçon | Tous les trous en acier de construction moins de 10 millimètres d'épaisseur peuvent être poinçonnés à normal sauf indication contraire sur les dessins approuvés. Des trous montrés sur les dessins en tant que trous forés et tous les trous en acier de construction 10 millimètres ou plus dans l'épaisseur et les supports de raidissement des croix-bras seront forés ou sous-poinçonnés et alésés. Tous les trous seront nets et sans bords déchirés ou en lambeaux. Toutes les bavures résultant de l'alésage ou du forage seront enlevées. Tous les trous seront cylindrique et perpendiculaires au membre. En cas de besoin éviter la distorsion des trous, trous près des points des courbures sera faite après le recourbement. |
| Poinçon | Pour poinçonner à normal, le diamètre du poinçon sera 1,0 millimètres plus grand que le diamètre nominal du boulon, et le diamètre de la matrice ne sera pas plus de 1.5mm plus grand que le diamètre du poinçon. Pour sous-poinçonner, le diamètre du poinçon sera 4 millimètres plus petit que le diamètre nominal du boulon, et le diamètre de la matrice sera pas plus de 2 millimètres plus grand que le diamètre du poinçon. le Sous-poinçon pour le travail alésé sera tel cela après l'alésage d'aucune surface de poinçon apparaîtra dans la périphérie du trou |
| Taille de trou | Là où des trous sont alésés ou forés, le diamètre du trou de finition sera non plus grand que le diamètre nominal du boulon plus 1,0 millimètres. |
| Galvanisation | Tout le matériel sera à chaud galvanisé après la fabrication selon la dernière révision des spécifications A 123 de GB/T 13912-2002 ou d'ASTM. Le matériel qui a été rejeté en raison des taches nues ou d'autres défauts de revêtement seront dépouillés et re-galvanisés, ou les secteurs non-enduits sera ré-enduit par une méthode approuvée. Tous les plats et formes qui ont été déformés par le processus de galvanisation seront redressés en étant écroui ou pressurage. Le matériel ne sera pas martelé ou autrement ne sera pas redressé en quelque sorte qui blessera le revêtement de protection. L'approbation à l'abri de l'ingénieur si la galvanisation est faite en dehors de l'usine de l'entrepreneur. Tout le travail en acier galvanisé sera protégé contre la tache blanche de stockage à l'aide d'un traitement approuvé de solution juste après la galvanisation. |
| Emballage | Notre produit sera emballé dans plusieurs paquets dont le poids est la TA 2~3 ou selon votre condition. |
|
Immersion chaude galvanisation |
Norme | Thickness/mm en acier |
Revêtement moyen thickness/μm |
Métallique Élément |
Contenu |
|
Axes de Polonais, croix arms&bolted dessus accessoires |
ASTM A123/ AS A123M-15 NZS 4680 |
>6 | 85 | Manganèse | 0.25%-0.40% |
| <3-6> | 70 | ||||
| 1.5-3 | 55 | Cu | <0> | ||
| <1> | 55 | ||||
| Boulons, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
| (OIN 10684-2004) | |||||
| Boulons de base |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
