Lieu d'origine: | La Chine |
Nom de marque: | Suntech |
Certification: | ISO |
Numéro de modèle: | Tour tubulaire en acier |
Quantité de commande min: | 1 tour |
---|---|
Prix: | Get the newest prices |
Détails d'emballage: | Conteneurs exportés |
Délai de livraison: | 35 jours après dépôt |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 80000 tonnes métriques/tonnes métriques par an |
Nom de produit: | Tour en acier de télécommunication | Article: | Tour de Guyed de fil |
---|---|---|---|
Matériel: | Q355/Q255 en acier | Surface: | Immersion chaude galvanisée ou peinture |
Utilisation: | Tour de transmission des hyperfréquences | Application: | Mât de télécommunication |
Surligner: | Q255 Guy Wire Tower,Q355 Guy Wire Tower,Tour en acier galvanisée de Guyed |

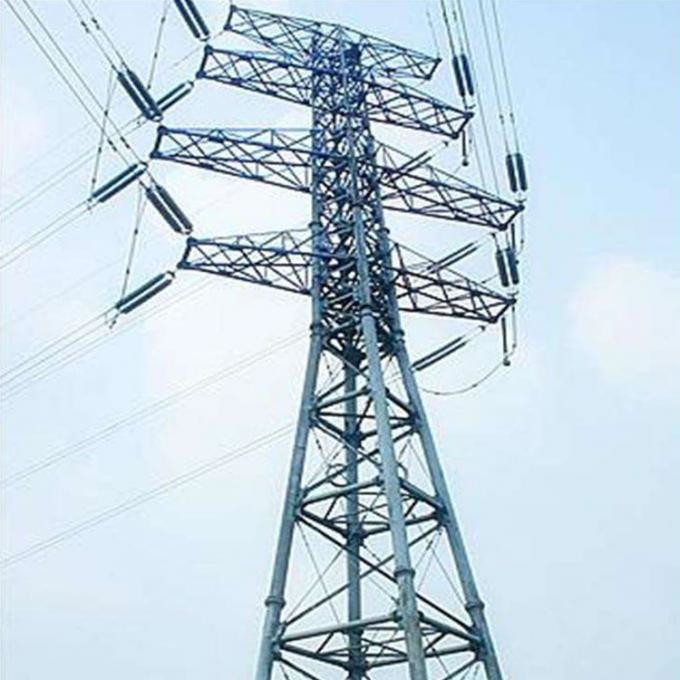

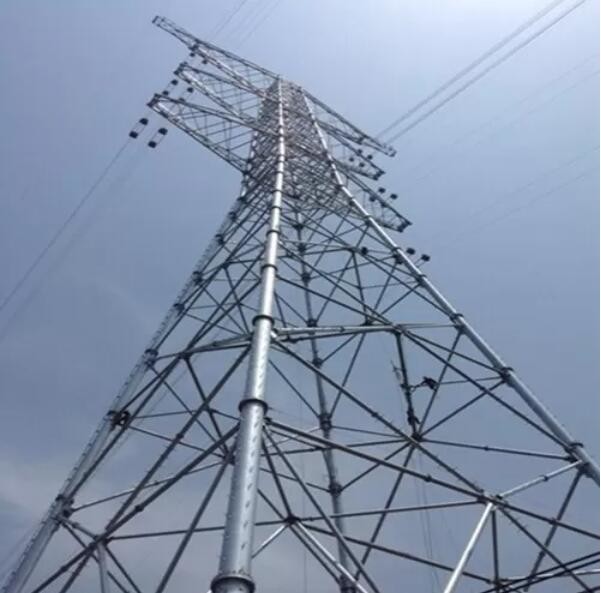

La ligne de transmission mât a galvanisé l'acier pour treillager Guy Wire Guyed Tower tubulaire
La structure en acier de tour de tube a des avantages techniques et économiques relatifs, et convient aux tours de transmission qui soutiennent de grandes charges.
Applications :
En Chine, des profils de tuyau d'acier ont été également employés dans des tours du double-circuit 500kV et des tours de quatre-passage sur la même tour, montrant sa bonne représentation et avantages. La structure de tour de tuyau d'acier a été bien développée dans les lignes avec différents niveaux de tension dus à sa rigidité en coupe exceptionnelle, bonnes caractéristiques en coupe de force, force simple, et bel aspect. Particulièrement en structures de grand-envergure et structures urbaines de tour de grille d'alimentation.
Caractéristiques :
Ligne de transmission description en acier de marchandises de structure de tour et de sous-station et paramètres importants
Non. | Description | Spécification détaillée et paramètres de conception importants |
1 | Code de conception |
1. Norme nationale chinoise : a. Règlement technique de DL/T 5154-2002 de conception pour la tour et de structures de Polonais de ligne aérienne de transmission b. Règlement technique de DL/T 5219-2005 pour concevoir la base de la ligne aérienne de transmission 2. Norme américaine : a. Conception d'ASCE 10-97-2000 des structures en acier treillagées de transmission b. Condition de code du bâtiment de l'interception commandée en vol 318-02 pour le béton de structure |
2 | Logiciel de conception | VEUILLEZ et milliseconde Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc. |
3 | Chargement de calcul | Selon l'exigence et les spécifications de la part des clients dans le monde entier. |
4 | Essai de charge/essai destructif | Nous pouvons l'arranger par l'autorité gouvernementale s'il est nécessaire et le coût d'un tel genre d'essai est séparément de l'évaluation de tour. |
5 | Tension | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, ligne de transmission 1000KV |
6 | Galvanisation à chaud | OIN 1461-2009, ASTM A123 |
7 | Catégorie en acier |
1. Acier de construction faiblement allié de haute résistance : Q420B qui est équivalent avec ASTM Gr60 2. Aciers de construction faiblement alliés de haute résistance : Q355B qui est équivalent avec ASTM Gr50 ou S355JR 3. Acier de construction de carbone : Q235B qui est équivalent avec ASTM A36 ou S235JR |
8 | Boulons et écrous | Boulons principalement d'OIN 898 de la catégorie 6,8 et 8,8 pour les deux norme de Chinois, d'OIN et DIN |
9 | Type de tour | Tours angulaires, tours tubulaires, mât de Guyed, tour unipolaire |
10 | Type de tour | Tour de suspension, tour de tension, tour morte, structure de sous-station |
11 | Garantie | Structures de tour : 30 ans |
12 | Période de retour | 50 ans |
13 | Transport | Nous sommes très proches du plus grand port au monde qui est notre avantage pour le transport de mer. |
14 | Contrôle de qualité |
Suivez le système d'OIN 9001 et strictement l'inspection de QC pour la matière première, l'essai d'ensemble de prototype, l'essai de galvanisation et l'inspection de préexpédition pour la quantité et la qualité Nous traitons la qualité d'abord et le rapport 100% d'inspection. |
La tour en acier de tube est un produit supérieur traditionnel de notre usine. Particulièrement l'individu a développé le système de traitement multiposte de bride a sensiblement amélioré la précision de la tolérance géométrique pour chaque morceau de travail. Grâce à un tel processus, la tour en acier de tube croisement 190m élevé de Huangpu de grand a été évaluée comme projet national de qualité. Notre usine est fournie avec l'équipement avancé tel que les machines à cintrer de 2400 tonnes, ligne découpeuses, des découpeuses de machines de soudure à la molette, et de plasma de commande numérique par ordinateur. Avec des ces équipement, elle est capable pour produire des tubes d'égal-diamètre et des tubes en forme de cône dans le polygone et la forme ronde. La machine de soudure à la molette de commande numérique par ordinateur peut réaliser que le bâti ancien de la soudure à la molette pour le tube en acier et la ligne de soudure peut réaliser le bâti de double-taille par la soudure simple. Notre usine a été fortement affirmée pour sa capacité de production et qualité du produit.
Les membres tubulaires en acier de tour résistent à la basse pression de vent, à la grande rigidité de recourbement en coupe, à la structure simple, et à la transmission claire de force, qui peut donner le plein jeu à la représentation de rapport du matériel. D'une part, elle peut réduire le poids de la tour et réduire la force de base ; d'autre part, elle peut aider à augmenter des extrémités. Capacité de résister à des catastrophes naturelles dans des conditions. Quand les exigences de calcul de force et de stabilité sont répondues, l'utilisation d'une tour de tuyau d'acier avec un coefficient de forme relativement petit de corps de pression de vent peut de manière significative réduire la charge de vent sur le corps de tour.
Tension : Équipement de transport d'énergie/ligne de transmission électrique tour tubulaire en acier de tour de fer d'angle
Catégorie de tension : 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Processus de fabrication
Voici le processus de fabrication pour notre tour de transmission ; cependant, les deux parties doivent discuter tous les dessins et confirmer tous les dessins de magasin, spécification technique, et quelle norme à conformer. Avant production en série, nous devons avons reçu tous les dessins approuvés signés de magasin et documents techniques de notre client.
Notre fabrication sera dans l'accord strict avec des dessins de détail préparés par l'entrepreneur et approuvés par l'ingénieur. La fabrication commencera après l'approbation de l'ensemble et des essais de magasin.
Immersion chaude galvanisation |
Norme | Thickness/mm en acier |
Revêtement moyen thickness/μm |
Métallique Élément |
Contenu |
Axes de Polonais, croix arms&bolted dessus accessoires |
ASTM A123 | >6 | 85 | Manganèse | 0.25%-0.40% |
<3-6> | 70 | ||||
1.5-3 | 55 | Cu | <0> | ||
<1> | 55 | ||||
Boulons, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
(OIN 10684-2004) | |||||
Boulons de base |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
