Lieu d'origine: | La Chine |
Nom de marque: | Suntech Tower |
Certification: | ISO, CE |
Numéro de modèle: | L'acier a galvanisé la tour unipolaire |
Quantité de commande min: | 1 tour |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Conteneurs exportés |
Délai de livraison: | 30-35 jours après dépôt |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 100000 tonnes métriques/tonnes métriques par an |
Nom de produit: | L'acier a galvanisé la tour unipolaire | Liste matérielle: | Acier Q345 Q245 Q420 |
---|---|---|---|
Taille: | 0-80m | Préparation de surface: | Immersion chaude galvanisée |
Vitesse du vent: | seconde rafale 80~160km/h 3 | Utilisation: | Tour en acier unipolaire |
Surligner: | Tour unipolaire de 80 mètres,Tour unipolaire galvanisée,Tour Q345 unipolaire matérielle |

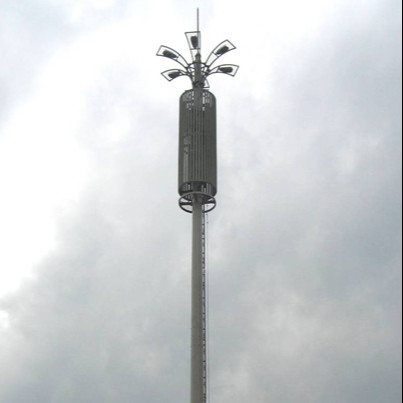

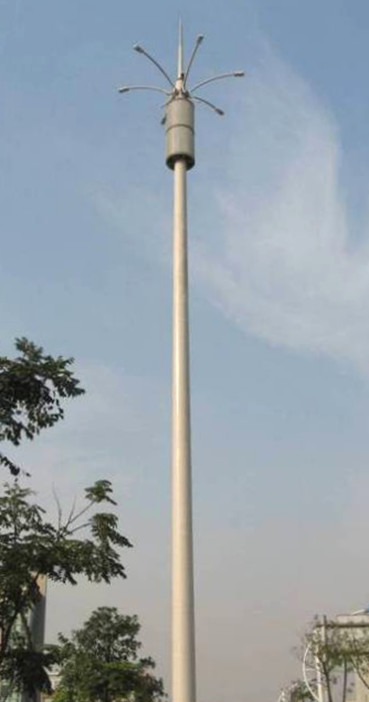

0-80 tour unipolaire galvanisée en acier de télécommunication de mètre
Le groupe de puissance de Suntech est un de la plus grande fourniture, ingénierie et les sociétés de adjudication de groupe dans la société et l'usine de branche de groupe de China.Our se sont déjà engagées dans le domaine du courant électrique plus de 26 ans.
La tour de communication se compose du corps de tour, de la plate-forme, du paratonnerre, de l'échelle, de l'appui d'antenne et d'autres composants en acier, et par traitement anti-corrosif galvanisé à chaud, principalement pour la micro-onde, la vague ultra-courte, la transmission de signal de réseau sans fil et la transmission.
Empaqueté par Galvanized le cerclage pour le téléphone portable simple en acier de Polonais d'antenne de communication de mât galvanisé par 30m transmet par radio le sac unipolaire de TowerContainer pour des boulons de connexion.
Description de marchandises de tour de télécommunication et paramètres importants
Non. | Description | Spécification détaillée et paramètres de conception importants |
1 | Code de conception | ANSI/TIA222G, norme européenne et d'autres |
2 | Chargement de calcul |
1. Secteur de charge d'antenne selon spécifique par des clients dans le monde entier. 2. Vitesse du vent selon demandé par les clients. 3. Angle de débattement et de torsion, catégorie d'exposition, catégorie topographique selon spécifique par des clients. |
4 | Classification de structure | II |
5 | Galvanisation à chaud | OIN 1461 2009, ASTM A123 |
6 | Catégorie en acier |
1. Acier de construction faiblement allié de haute résistance : Q420B qui est équivalent avec ASTM Gr60 2. Aciers de construction faiblement alliés de haute résistance : Q345B qui est équivalent avec ASTM Gr50 ou S355JR 3. Acier de construction de carbone : Q235B qui est équivalent avec ASTM A36 ou S235JR |
7 | Boulons et écrous | Boulons principalement d'OIN 898 de la catégorie 6,8 et 8,8 |
8 | Base | 50KPa, 100KPa, portance du sol 150KPa principalement. |
9 | Type de tour |
1. L'individu de 3 jambes a soutenu les tours angulaires 2. L'individu de 3 jambes a soutenu les tours tubulaires 3. L'individu de 4 jambes a soutenu les tours angulaires 4. L'individu de 4 jambes a soutenu les tours tubulaires 5. Mât de Guyed 6. Tour unipolaire 7. Tour camouflée : Palmier, pin, noix de coco et d'autres arbre 8. Tour du RDS : Rapide déployez le site/tour 9. Tours de dessus de toit 10. Smart Polonais |
10 | Garantie |
1. Structures de tour : 10 ans 2. Tours camouflées a. Écorces : 10 ans b. Branches et feuilles : 3 ans |
11 | Période de retour | 50 ans |
12 | Accessoires |
1. Kits de peinture (normes d'ICAO) : Peinture anticorrosive acrylique à base d'eau qui incluent l'amorce, l'orange internationale/blanc rouge et en ivoire 2. Lumière d'aviation : Double lumière 48V/220V et lumière de lumière et solaire simple 3. Système de foudre : Paratonnerre avec le câble cuivre de 70mm2 G/Y en bas du conducteur ou de la bande plate de cuivre de 25x3mm avec des brides, et barres omnibus en acier enduites de cuivre ou selon spécifique par des clients. 4. Mise à la terre du système : La mise à la terre de Rod avec le câble en acier plaqué de cuivre de brin et supporte etc. ou selon spécifique par des clients. 5. ACDB selon spécifique par des clients 6. Clôture : Barrière de palissade et barrière de grillage avec les fils et la porte de rasoir. 7. Système d'arrestation de chute : Système d'arrestation de chute de certificat de gigaoctet et de CE. 8. Câble de fibre optique : selon spécifique par le client 9. Générateur : selon spécifique par le client 10. Cage d'auvent et de générateur : selon spécifique par des clients |
Détail rapide :
1. acier de structure du code TIA/EIA-222-G/F de conception
2. acier de tension GB/T 700 de GradeMild SteelHigh : Q235B, Q235C, Q235DGB/T1591 : Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025 : S235JR, S235J0, S235J2EN10025 : S355JR, S355J0, S355J2
3. le vent de conception accélèrent à 250 km/h
4. débattement permis 0,5 vitesse opérationnelle de ~1,0 degrés
5. force de tension (MPA) 360~510470~630
6. limite conventionnelle d'élasticité (t≤16mm) (MPA) 355235
7. élongation (%) 2024
8. résistance aux chocs kilovolt (j) 27 (20°C) ---Q235B (S235JR) 27 (20°C)--- Q345B (S355JR) 27 (0°C)--- Q235C (S235J0) 27 (0°C)--- Q345C (S355J0) 27 (- 20°C)--- Q235D (S235J2) 27 (- 20°C)--- Q345D (S355J2)
9. les boulons et les écrous évaluent 4,8, 6,8, 8,8
10. propriétés formechanical de normes
10,1 OIN 898-1 de boulons
10,2 OIN 898-2 d'écrous
10,3 OIN 6507-1 de joints
11. normes pour des dimensions
11,1 boulons DIN7990, DIN931, DIN933 ;
11,2 écrous ISO4032, ISO4034 ;
11,3 joints DIN7989, DIN127B, ISO7091
12. Le CO2 de soudure de méthode a protégé la soudure à l'arc électrique et la soudure à l'arc électrique submergée (la SCIE)
