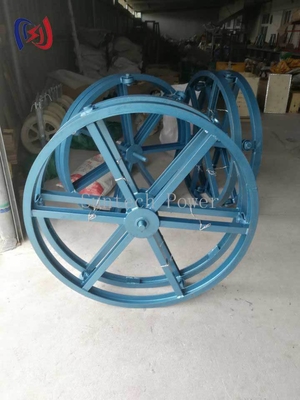

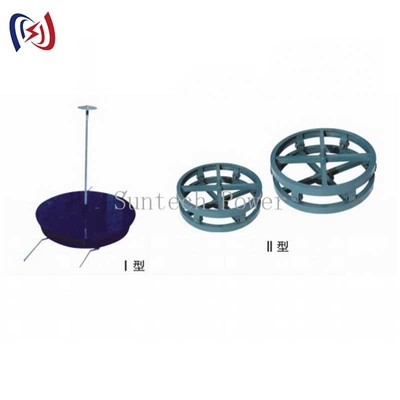

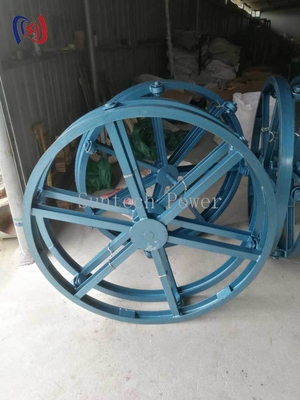

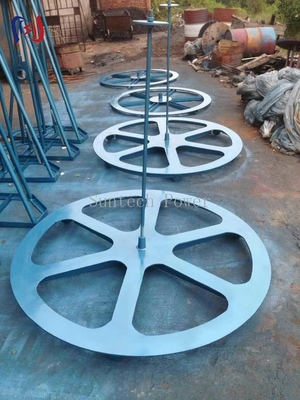

Support de dévidoir vertical en acier robuste pour câbles - Idéal pour les projets de câbles haute tension​

Support de touret vertical en acier robuste pour projets de câbles haute tension​

​​1. APERÇU DU PRODUIT​​

Le support de touret vertical est conçu pour les projets de transport et de distribution d'énergie nécessitant une gestion efficace des câbles dans des espaces restreints. Son orientation verticale minimise l'encombrement tout en maintenant une capacité de charge robuste. Le support est constitué d'un cadre en acier soudé avec des joints renforcés, spécialement conçu pour supporter des tourets de câbles lourds jusqu'à 1,5 m de diamètre. Contrairement aux supports horizontaux traditionnels, ce modèle optimise l'efficacité de l'espace de travail, ce qui le rend idéal pour la pose de câbles souterrains urbains, les installations en tunnel et les travaux en intérieur de sous-stations.

​​2. CONCEPTION STRUCTURELLE​​

• ​​Matériau du cadre​​: Acier au carbone Q235B de 5 mm d'épaisseur avec revêtement galvanisé à chaud
• ​​Dimensions de la base​​: Configuration carrée de 800 mm x 800 mm avec 4 pieds de nivellement réglables
• ​​Réglage de la hauteur​​: Système de verrouillage par goupille à 6 positions (1,0 m/1,2 m/1,4 m/1,5 m/1,6 m/1,8 m)
• ​​Capacité de charge​​: Charge de travail de 500 kg (limite de sécurité ultime de 750 kg)
• ​​Mécanisme de rotation​​: Rotation en douceur à 360° avec roulements à billes étanches

​​3. CARACTÉRISTIQUES OPÉRATIONNELLES​​

• ​​Stabilité anti-basculement​​: La base lestée empêche le basculement lors des tractions de câbles à haute tension
• ​​Verrouillage du touret​​: Des goupilles de verrouillage à ressort fixent les tourets de câbles pendant le transport
• ​​Système de freinage​​: Le frein à friction manuel contrôle la vitesse de déroulement du câble (3 niveaux réglables)
• ​​Assemblage modulaire​​: La base, la colonne et l'assemblage supérieur se séparent pour un stockage compact

​​

4. AVANTAGES DE PERFORMANCE​​

• ​​Efficacité de l'espace​​: Occupe 60 % moins d'espace au sol que les supports horizontaux
• ​​Économies de main-d'œuvre​​: Un seul opérateur peut gérer les changements de touret en moins de 2 minutes
• ​​Durabilité​​: Le revêtement galvanisé résiste à plus de 1000 heures de test au brouillard salin
• ​​Conformité aux normes de sécurité​​: Conforme aux normes CEI 61439-1 pour les équipements de construction électrique

​​

5. APPLICATIONS TYPIQUES​​

• ​​Réseaux électriques urbains​​: Pose de câbles souterrains dans les zones urbaines congestionnées
• ​​Énergie renouvelable​​: Systèmes collecteurs de parcs éoliens et interconnexions de parcs solaires
• ​​Usines industrielles​​: Installations de câbles haute tension dans les usines de fabrication
• ​​Transport​​: Électrification des tunnels ferroviaires et systèmes d'alimentation des métros

​​

6. PROTOCOLE DE MAINTENANCE​​

• ​​Quotidien​​: Inspection visuelle pour détecter les dommages structurels ou les composants desserrés
• ​​Hebdomadaire​​: Lubrifier le mécanisme de rotation avec de la graisse à base de lithium
• ​​Mensuel​​: Vérifier tous les couples de serrage des boulons selon les spécifications de 50 Nm
• ​​Annuel​​: Réappliquer un revêtement anticorrosion si les rayures de surface dépassent 5 % de la surface

​​7. AVANTAGES ÉCONOMIQUES​​

• ​​Calcul du ROI​​: Remplace 2 ouvriers généralement nécessaires pour la manutention manuelle (amortissement en 5 mois)
• ​​Protection des câbles​​: Évite plus de 12 000 $ de dommages potentiels par touret en cas de mauvaise manipulation
• ​​Économies logistiques​​: 8 supports tiennent dans le même espace de camion que 3 unités horizontales auparavant
• ​​Longévité​​: Garantie structurelle de 10 ans avec un entretien approprié

​​8. AVANTAGES COMPARATIFS​​

Par rapport aux supports de câbles horizontaux conventionnels :

• ​​30 % plus rapide​​ déploiement des câbles dans les espaces confinés
• ​​50 % de réduction​​ des accidents sur le chantier liés à la manutention des tourets
• ​​40 % de réduction​​ des coûts de maintenance à vie grâce à la protection galvanisée
