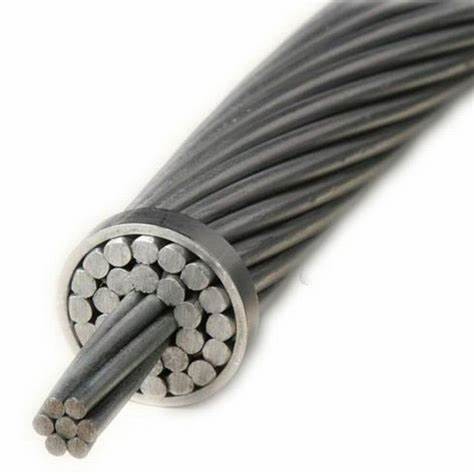

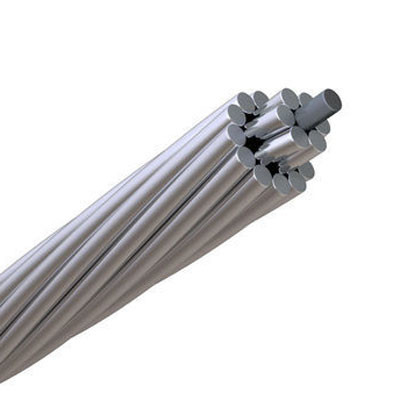

Name: 556,5 la MCM a plongé conducteur en aluminium nu Steel Reinforced d'ACSR
Brand: Suntech
SKU: ACSR
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (198 reviews)

Aperçu Produits Conducteur en aluminium nu

556,5 la MCM a plongé conducteur en aluminium nu Steel Reinforced d'ACSR

Détails sur le produit:

Lieu d'origine:	NINGBO, CHINE
Nom de marque:	Suntech
Certification:	ISO9001,CCC
Numéro de modèle:	ACSR

Conditions de paiement et expédition:

Quantité de commande min:	5000m
Prix:	Negotiation
Détails d'emballage:	Caisse ou conteneurs en bois exportés
Délai de livraison:	10-15 jours ouvrables
Conditions de paiement:	L/C, T/T, Western Union
Capacité d'approvisionnement:	8000Ton/Month

Contact

Description de produit détaillée

Nom:	Conducteur en aluminium Steel Reinforced de la colombe ACSR	Article:	Conducteur nu
Utilisation:	Ligne de transport d'énergie	Isolation:	NON
Norme:	Grille d'état, centrale	Liste matérielle:	Aluminium
Surligner:	MCM en aluminium du conducteur 556 , 5 d'ACSR , Ligne aérienne conducteur d'ACSR

556,5 la MCM a plongé le conducteur en aluminium Steel Reinforced d'ACSR

Quel est 556,5 câble de la colombe ACSR ?

En acier en aluminium de conducteurs renforcés (ACSR), également connu en tant que conducteurs en aluminium nus, sont l'un des conducteurs les plus très utilisés pour la transmission. 556,5 la MCM a plongé câble d'ACSR se compose d'un ou plusieurs couches de en aluminium métalliques au-dessus d'un noyau en acier de haute résistance qui peut être les fils simples ou multiples selon la condition. Il peut y avoir de diverses combinaisons de toronnage des fils d'acier d'Al et prêtant la flexibilité d'obtenir la capacité de chargement actuelle appropriée et la force mécanique pour l'application.

Quelles sont les caractéristiques 556,5 du câble de la colombe ACSR de MCM ?

Taille (A.W.G. ou MCM) : 556,5

Toronnage (AL/STL) : 26/7

Pouces de diamètre : Aluminium : 0,1463

Pouces de diamètre : Acier : 0,1138

Pouces de diamètre : Noyau en acier : 0,3414

Pouces de diamètre : Câble OD : 0,927

Poids lb/1000FT : Aluminium : 525,0

Poids lb/1000FT : Acier : 241,0

Poids lb/1000FT : Total : 766,0

Contenu % : Aluminium : 68,53

Contenu % : Acier : 31,47

Rate Breaking Strength (livres.) : 22 500

OHMS/1000ft : C.C à 20ºC : 0,0306

OHMS/1000ft : C.A. à 75ºC : 0,038

Ampacity : 726 ampères

Quelle est l'application 556,5 du câble de la colombe ACSR ?

556,5 le câble de la colombe ACSR convient pour l'usage dans toutes les envergures pratiques sur les poteaux en bois, les tours de transmission, et d'autres structures. Les applications s'étendent des lignes de transmission de la longue, supérieure tension (THT) aux envergures de sous-service aux tensions de distribution ou d'utilisation sur les lieux privés.

Le conducteur d'ACSR (en acier en aluminium de conducteur renforcé) a de longs états de service en raison de son économie, fiabilité, et force au rapport de poids. La conductivité légère et élevée combinée de l'aluminium avec la force du noyau en acier permet des tensions plus élevées, moins de fléchissement, et de plus longues envergures que n'importe quelle alternative.

Quelles sont les normes 556,5 du câble de la colombe ACSR ?

Fil en aluminium d'ASTM B-230, 1350-H19 pour des buts électriques

Conducteurs en aluminium d'ASTM B-231, configuration concentrique échoués

Conducteurs en aluminium d'ASTM B-232, concentrique étendu échoué, en acier enduit renforcé (ACSR)

Fil en acier enduit en aluminium de noyau d'ASTM B-341 pour les conducteurs en aluminium, en acier renforcé (ACSR/AZ)

Le zinc d'ASTM B-498 a enduit le fil en acier de noyau pour les conducteurs en aluminium, en acier renforcé (ACSR)

Conducteur List d'écureuil à choisir

Nom de code		conducteur d'écureuil d'acsr
Secteur en aluminium nominal millimètre 2		20
Toronnage de la structure	Al non.	6
	Diamètre d'Al.	2,11
	St non.	1
	Diamètre de St	2,11
Secteur sectionnel d'aluminium	millimètre 2	20,94
Secteur sectionnel total	millimètre 2	24,43
Diamètre global	millimètre	6,33
Total	kg/km	85
Calculé cassant la charge	Dan	788
Calculez la résistance de C.C au ℃ 20	Ω/km	1,368
Estimation actuelle		109
