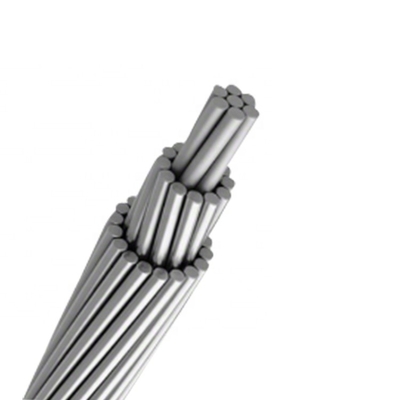

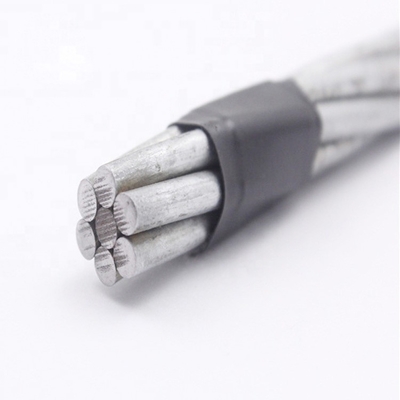

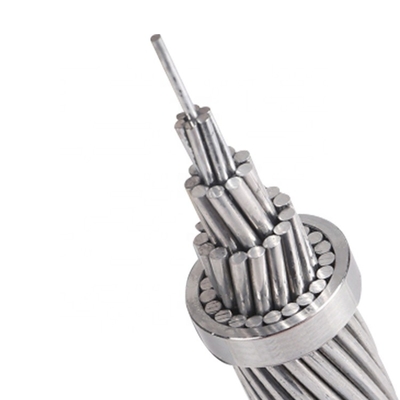

Transport d'énergie aérien de Solid Type For d'ACSR de conducteur en aluminium nu d'orignaux

Le conducteur de zèbre d'ACSR appartient à ACSR-BS215. Il y a point commun avec le conducteur d'orignaux d'acsr. Ils tous se composent de 54 en aluminium et de 7 aciers. Mais d'autres spécifications de conducteur de zèbre d'acsr sont totalement différentes du conducteur d'orignaux. Le diamètre de l'aluminium et de l'acier est identique. Ils sont de 3,18 millimètres. Du calcul, nous pouvons savoir que le diamètre global est de 28,62 millimètres. Alors le secteur sectionnel total est 484,50 mm2, et le secteur sectionnel de l'aluminium est 428,90 mm2. Le poids est également un test simple, la masse linéaire totale devrait être 1621 kg/km. Alors sa charge de rupture calculée est 13190 Dan. Quand le conducteur de zèbre d'acsr fonctionne, l'estimation actuelle est 635 A. Au ℃ 20, la résistance calculée de C.C est 0,0674 Ω/km.



Nom de code		conducteur de zèbre d'acsr
Secteur en aluminium nominal millimètre 2		400
Toronnage de la structure	Al non.	54
	Diamètre d'Al.	3,18
	St non.	7
	Diamètre de St	3,18
Secteur sectionnel d'aluminium	millimètre 2	428,9
Secteur sectionnel total	millimètre 2	484,5
Diamètre global	millimètre	28,62
Total	kg/km	1621
Calculé cassant la charge	Dan	13190
Calculez la résistance de C.C au ℃ 20	Ω/km	0,0674



Comme nous le savons, le conducteur de zèbre d'acsr a la structure simple, qui signifie l'entretien facile. Et l'aluminium est la matière première principale du conducteur de zèbre d'acsr, ainsi il a relativement le petit prix et la grande capacité de transmission.

Ce qui est plus, le conducteur de zèbre d'acsr peut être facile d'adapter à la pose des conditions géographiques spéciales telles que les rivières et la vallée. Ainsi il est très utilisé par transmission aérienne. Et dû à ce conducteur a la force à haute résistance et le poids léger, conducteur de zèbre d'acsr convient pour couvrir les envergures extra-longues moins appui.
