Lieu d'origine: | Ningbo, Chine |
Nom de marque: | Suntech |
Certification: | ISO9001,CCC |
Numéro de modèle: | ACSR |
Quantité de commande min: | 2000m |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Caisse ou conteneurs en bois exportés |
Délai de livraison: | 10-15 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 3000ton/month |
Nom: | Conducteur en aluminium Steel Reinforced | Type: | Nu |
---|---|---|---|
APPLICATION: | Ligne de transmission | Matériel d'isolation: | Non |
Norme: | Grille d'état, centrale | Matériel: | Aluminium |
Surligner: | Câble en aluminium nu d'ACSR,L'acier a renforcé le conducteur d'alliage d'aluminium,Ligne de transmission conducteur en aluminium nu |

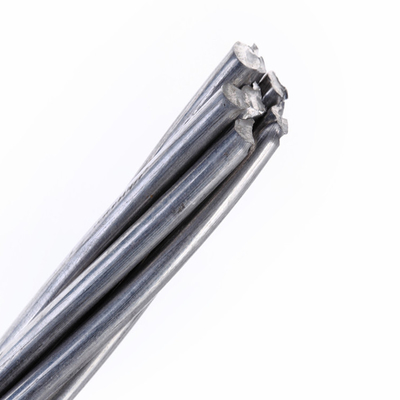

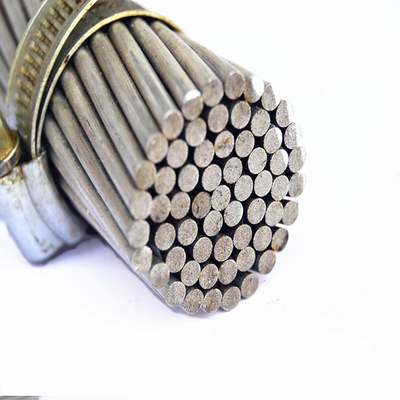

Conducteur nu d'aac/acsr/aaac
1 application
(AAC et ACSR) ont été très utilisé dans des lignes de transport d'énergie avec de divers niveaux de tension, parce qu'ils ont de bonnes caractéristiques telles que la structure simple, l'installation commode et l'entretien, le coût bas grande capacité de transmission. Et ils sont également appropriés à la pose à travers des vallées de rivières et les endroits où les caractéristiques géographiques spéciales existent.
Représentation de 2 services
la température de fonctionnement à long terme permise de (1).The pour le conducteur aérien est 70OC.
(2).Under la circonstance que le climat rare se produit et le bas de taux de couverture de glace dans le secteur de glace lourd, le plus grand effort du câble au plus bas point du fléchissement ne devrait pas dépasser 60% de la puissance destructive à court terme.
les conducteurs se reliants de (3).When, le conducteur près du tube se reliant ne peuvent pas être importants. Autrement, la force sur les conducteurs de fonctionnement sera déséquilibrée. Après que les connecteurs soient installez, le tube se reliant devrait être peint par le vernis étanche à l'humidité afin de le protéger contre la corrosion.
Caractéristiques techniques d'ACSR basées sur les BS standard 215
Nom de code | Secteur en aluminium nominal | Toronnage et diamètre de fil | Secteur sectionnel d'aluminium | Secteur sectionnel total | Diamètre approximativement global | Approximativement de masse | Résistance calculée de C.C à 20OC | Calculé cassant la charge | |
Al | Acier | ||||||||
millimètre2 | No./mm | millimètre2 | millimètre2 | millimètre | kg/km | ohm /km | kN | ||
LAPIN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
CHIEN | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
LOUP | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZÈBRE | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Caractéristiques techniques d'ACSR basées sur ASTM standard B 232
Nom de code |
Nominal AWG/MCM |
Toronnage et diamètre de fil | Secteur sectionnel d'aluminium | Secteur sectionnel total | Diamètre approximativement global | Approximativement de masse | Résistance calculée de C.C à 20OC | Calculé cassant la charge | |
Al | Acier | ||||||||
No./mm | millimètre2 | millimètre2 | millimètre | kg/km | Ω/km | kN | |||
La Turquie | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Cygne | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Moineau | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Raven | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Cailles | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
