Conducteur en aluminium nu aérien Steel Reinforced Strands pour le conducteur d'ACSR

Conducteur en aluminium nu aérien Steel Reinforced Strands pour le conducteur d'ACSR

  • Conducteur en aluminium nu aérien Steel Reinforced Strands pour le conducteur d'ACSR
  • Conducteur en aluminium nu aérien Steel Reinforced Strands pour le conducteur d'ACSR
Conducteur en aluminium nu aérien Steel Reinforced Strands pour le conducteur d'ACSR
Détails sur le produit:
Lieu d'origine: Ningbo, Chine
Nom de marque: Suntech
Certification: ISO9001,CCC
Numéro de modèle: ACSR
Conditions de paiement et expédition:
Quantité de commande min: 1000M
Prix: Get the newest price
Détails d'emballage: Caisse ou conteneurs en bois exportés
Délai de livraison: 15-20 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 3000ton/month
Contact
Description de produit détaillée
Nom: Conducteur en aluminium Steel Reinforced Type: Nu
Utilisation: Ligne de transmission Matériel d'isolation: Non
Tension évaluée: 220kv Conducteur: AAC/ACSR/AAAC
Surligner:

Conducteur en aluminium nu Steel Reinforced d'Acsr

,

Câble en aluminium nu aérien

,

L'acier a renforcé tout le conducteur d'alliage d'aluminium

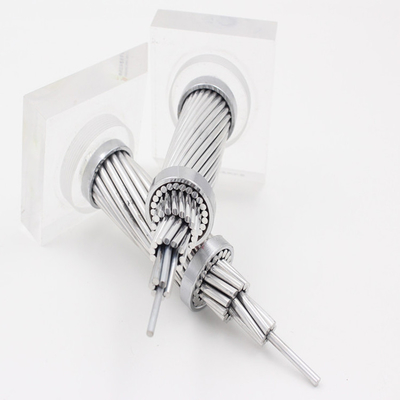

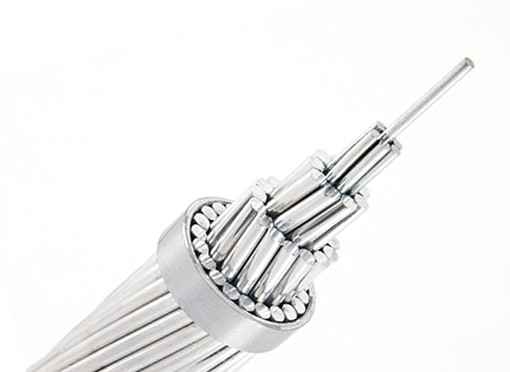

Conducteur en aluminium aérien nu Steel Reinforced Strands pour le conducteur d'ACSR


Le conducteur en aluminium Steel Reinforced (ACSR) est conducteur concentrique échoué avec un ou plusieurs couches de fil 1350-H19 en aluminium tiré dur sur le noyau galvanisé de fil d'acier. Le noyau peut être fil simple ou échoué selon la taille. Le fil en acier de noyau est disponible dans la galvanisation de la classe A, du B ou de la classe C pour la protection contre la corrosion. La protection contre la corrosion supplémentaire est traversante disponible l'application de la graisse au noyau ou à l'infusion du conducteur réalisé avec la graisse.

La proportion d'acier et d'aluminium dans un conducteur d'ACSR peut être choisie basée sur la force mécanique et la capacité de chargement actuelle exigées par chaque application.

Des conducteurs d'ACSR sont identifiés pour leur disque de l'économie, de la fiabilité et du rapport favorable de force/poids. Les conducteurs d'ACSR combinent la conductivité légère et bonne de l'aluminium avec la force et la rugosité à haute résistance de l'acier. Dans la ligne conception, ceci peut fournir à des tensions plus élevées, à moins de fléchissement, et à de plus longues longueurs d'envergure qu'accessibles la plupart des autres types de conducteurs aériens.

Fabrication de Midal et fournir ACSR sur bobines en bois/en acier non restituables ou bobines en acier restituables selon le besoin des clients.

Caractéristiques techniques d'ACSR basées sur les BS standard 215

Nom de code Secteur en aluminium nominal Toronnage et diamètre de fil Secteur sectionnel d'aluminium Secteur sectionnel total Diamètre approximativement global Approximativement de masse Résistance calculée de C.C à 20OC Calculé cassant la charge
Al Acier
millimètre2 No./mm millimètre2 millimètre2 millimètre kg/km ohm /km kN
LAPIN 50 6/3.35 1/3.35 52,88 61,7 10,05 214 0,5426 18,35
CHIEN 100 6/4.72 7/1.57 105 118,5 14,15 394 0,2733 32,7
LOUP 150 30/2.59 7/2.59 158,1 194,9 18,13 726 0,1828 69,2
DINGO 150 18/3.35 1/3.35 158,7 167,5 16,75 506 0,1815 35,7
LYNX 175 30/2.79 7/2.79 183,4 226,2 19,53 842 0,1576 79,8
ZÈBRE 400 54/3.18 7/3.18 428,9 484,5 28,62 1621 0,0674 131,9



Caractéristiques techniques d'ACSR basées sur ASTM standard B 232



Nom de code

Nominal

AWG/MCM

Toronnage et diamètre de fil Secteur sectionnel d'aluminium Secteur sectionnel total Diamètre approximativement global Approximativement de masse Résistance calculée de C.C à 20OC Calculé cassant la charge
Al Acier
  No./mm millimètre2 millimètre2 millimètre kg/km Ω/km kN
La Turquie 6 6/1.68 1/1.68 13,29 15,48 5,04 54 2,1586 5,24
Cygne 4 6/2.12 1/2.12 21,16 24,71 6,36 85 1,3557 8,32
Moineau 2 6/2.67 1/2.67 33,61 39,22 8,01 136 0,8535 12,7
Robin 1 6/3.0 1/3.0 42,39 49,49 9,0 171 0,6767 15,85
Raven 1/0 6/3.37 1/3.37 53,48 62,38 10,11 216 0,5364 19,32
Cailles 2/0 6/3.78 1/3.78 67,42 78,65 11,34 273 0,4255 23,62

Bare overhead aluminum conductor steel reinforced strands for ACSR conductorBrins renforcés en acier de conducteur en aluminium aérien nu pour le conducteur d'ACSRBrins renforcés en acier de conducteur en aluminium aérien nu pour le conducteur d'ACSRBrins renforcés en acier de conducteur en aluminium aérien nu pour le conducteur d'ACSR
