Outils Cie., Ltd de machines de puissance de Ningbo Suntech.
Fabricant et exportateur professionnels de champ d'Electric Power
 |
| Lieu d'origine: | Ningbo, Chine |
| Nom de marque: | Ningbo Suntech Power |
| Certification: | ISO9001 |
| Numéro de modèle: | Série CHX |
| Quantité de commande min: | Une unité |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Exportation de boîtier en bois standard sans fumigation |
| Délai de livraison: | 75 à 90 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10 séries / 3 mois |
| Principe: | Circuit d'essai LC typique | Appilcation: | AC Résister à l'essai de tension sur place |
|---|---|---|---|
| Capacité maximale: | Produit d'origine | Max.Voltage: | Produit d'origine |
| Caractéristique de conception: | Réacteur d'essai de type cylindre et modulaire | Fréquence des essais: | 20 à 300 Hz |
| Cycle de travail: | 60 minutes ou OEM | Forme d'onde de sortie: | Bonne vague sinusoïdale |
| Façon ordonnée: | Les composants peuvent être commandés séparément | ||
| Surligner: | Système de test par résonance AC en ondes sinus,Système d'essai par résonance AC verticale,Testeur de haute tension à courant alternatif de 300 Hz |
||
Ensemble de test de résonance CA, équipement de test de câble haute tension, ensemble de test de résistance à la tension CA
I. Application:
L'ensemble de test de résonance CA est une sorte d'équipement de test de câbles haute tension pour la tension de résistance appliquée, qui peut être classé comme système de test de résonance à fréquence variable et à inductance variable.Le premier est réglé à la résonance par régulation de la fréquence d'essai et le second par inductance réglableDifférents modes de régulation conduisent au même objectif, c'est-à-dire qu'une puissance de sortie de grande capacité sur l'objet d'essai peut être obtenue en introduisant une alimentation de petite capacité.
Pour les objets d'essai de grande capacité tels que le câble XLPE HV,la plus grande difficulté pour l'adoption de la fréquence de puissance ou de la fréquence de puissance d'approche, l'essai de résistance à la tension AC comme test d'acceptation pour le câble isolant XLPEPar exemple, étant donné un câble XLPE de 630 mm2, 110 kV avec une capacité de 0,188 uF/kM, le paramètre d'essai de chaque câble est de 2,9 MVA/128 kV/22.7A si la longueur du câble est de 3 kmIl est alors conclu qu'il est impossible de faire des tests sur le terrain de manière traditionnelle.et avec un facteur de qualité élevé (Q) de l'autre, la capacité requise de l'alimentation électrique d'entrée est de 1/Q de celle de la puissance d'essai, ce qui permet de réduire considérablement le volume et le poids des équipements d'essai, idéal pour les essais sur le terrain.
La société Fanke possède de nombreuses années d'expérience dans la fabrication de ce type d'équipement d'essai.les besoins de test de différents clientsLes composants des ensembles peuvent également être commandés séparément.
II. Principales composantes de Ensemble d'essai de résonance CA à fréquence variable
1Transformateur d'isolation

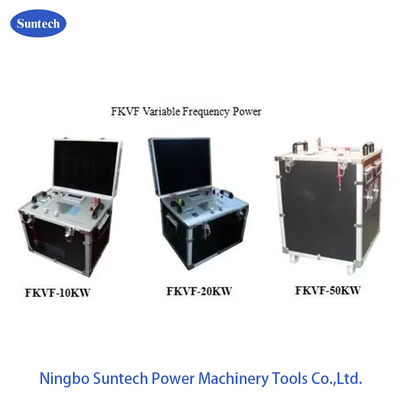

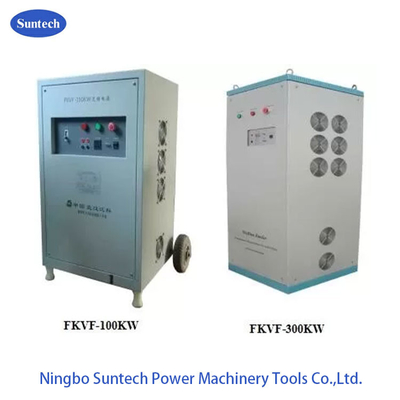

2Source d'alimentation à fréquence variable
3Transformateur d' excitation.

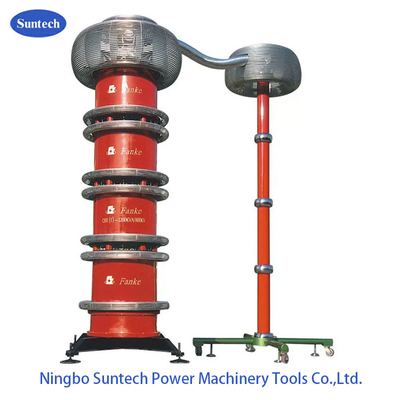

4. groupe de réacteurs d'essai HV(Inducteur de résonance)
5Diviseur de tension
6. Partie facultative
6.1 Condensateur de charge
6.2 inducteur d'amortissement HV bloquant
Nom de l'organisme:
1) Le condensateur de charge peut être optionnel lorsque la ligne de charge est faible ou nécessite une charge analogique pour contrôler la fréquence d'essai.
2) Le réacteur d'essai peut être produit pour être 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque pièce de tension nominale en fonction de la portée de l'objet testé ou de la demande du client.le courant nominal de chaque réacteur HV peut être de 1 à 5ALes pièces de rechange doivent être déposées à l'intérieur de l'appareil et à l'extérieur de celui-ci.
VF: Source d'alimentation à fréquence variable qui est la partie de contrôle et de mesure du circuit d'essai.
T: Transformateur d'excitation qui fournit la tension d'excitation pour le réacteur d'essai HV
L: Réacteur d'essai dont l'inductivité résonnante dans le circuit LC produit la tension d'essai
Cx: Équipement testé
MOA1: L'arrêteur de foudre est la partie de protection du transformateur d'excitation
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension)) qui est la partie de mesure de la tension HV
III. Plage d'objet d'essai appliquée
Avantages et caractéristiques:

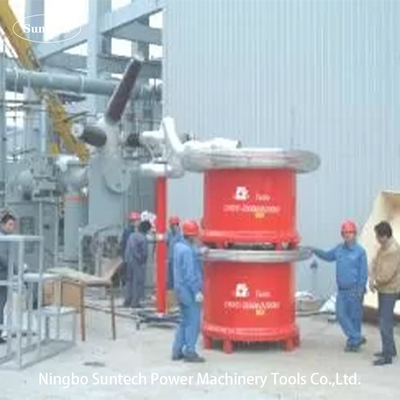

Figure d'essai sur le terrain
Note: 750KV/5A AC ensemble de test de résonance avec fréquence variable de Fanke Haute tension est effectuée résister à la tension sur une sous-station électrique de 500KV
Personne à contacter: Peter
Téléphone: 86-13958364836
