Testeur d'identification de câble non alimenté, machine d'essai haute tension homologuée ISO9001

Testeur d'identification du câble sans alimentation, identifiant du câble, identification de la séquence de phase du câble haute tension

I. Introduction du produit

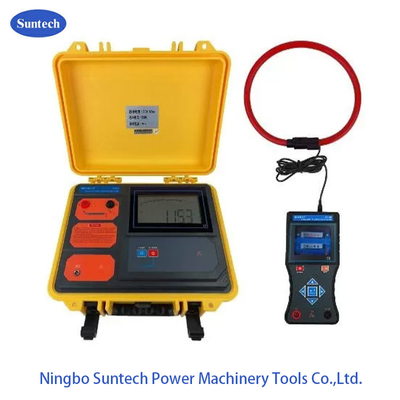

L'identifiant de câble S180 est conçu pour les ingénieurs de câbles d'alimentation et les travailleurs du câble afin de résoudre les problèmes techniques liés à l'identification des câbles.L'utilisateur peut identifier avec précision l'un des câbles cibles de plusieurs câbles à travers l'instrument, et éviter de scier accidentellement le câble actif et de causer de graves accidents.L'identification du câble commence par l'opération aux deux extrémités du câble et doit s'assurer que les doubles numéros aux deux extrémités du câble sont exacts.La mémoire du personnel de terrain, aussi fiable soit-elle, ne remplace pas l'identification des instruments professionnels.Ce produit ne convient qu'à l'identification sur place des câbles qui ont été coupés.Il est strictement interdit de connecter l'identifiant de câble au câble d'alimentation en cours d'exécution!

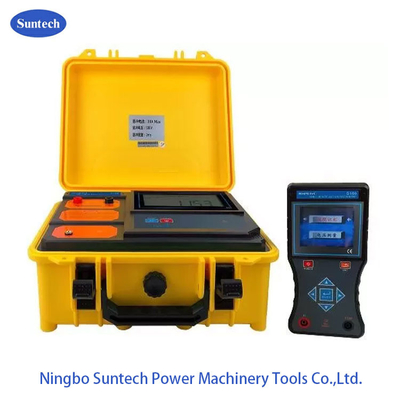

L'émetteur utilise le principe du courant d'impulsion pour injecter un signal de courant d'impulsion dans le noyau du câble.Ce courant génère un champ électromagnétique autour du câble cible pour la détection et l'identification par le récepteur et la pince à courant flexibleL'émetteur adopte une conception intégrée d'une boîte à outils spéciale, utilisant du plastique polypropylène comme matière première.ajout d'un nouveau remplissage composite dans un moulage par injection, qui a une faible densité, résistance, rigidité, dureté, résistance à l'usure, résistance à la chaleur et performance d'isolation.et l'hôte grand LCD affiche la puissance de la batterie restante en temps réel, et le rétroéclairage blanc et le signal dynamique du signal émetteur sont clairs en un coup d'œil.

Le récepteur est un appareil portatif avec un écran LCD couleur de 3,5 pouces qui affiche dynamiquement les informations pertinentes actuelles.détection et identification automatiques en temps réel du câble cible; avec fonction de détection de tension CA, gamme CA 0,01V ~ 600V (50Hz / 60Hz).

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. Le diamètre intérieur de la mâchoire est d'environ 200 mm et le câble de φ200 mm ou moins peut être serré. Il n'est pas nécessaire de déconnecter la ligne à tester, mesure sans contact, sûre et rapide.

Note spéciale: Selon le principe de conception de cet instrument, l'identifiant du câble est limité au câble dont le câble cible est une panne de courant.Veuillez confirmer que le câble cible appartient à cette gamme avant utilisationPour l'identification, vous devez utiliser à la fois l'émetteur et le récepteur portatif de l'instrument.

II. Principe du produit

III. Caractéristiques techniques

1.Conditions de référence et conditions de travail

2. Spécification de l'émetteur

3Spécification du récepteur

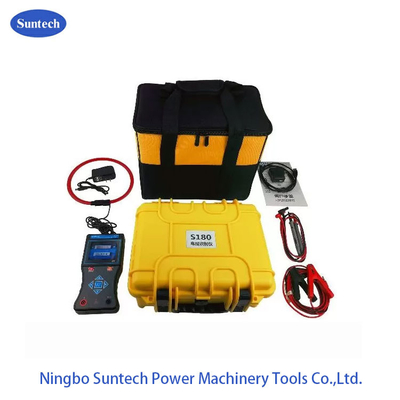

IV. Composition

Émetteur 1 jeu

Capteur récepteur 1 ensemble

Un ensemble d'outils

Ligne d'essai 2 pièces (rouge et noir)

Serre à courant souple 1 pièce

Chargeur USB 9V, câble de charge 1 jeu

12Chargeurs de 6 V 1 pièce

7Batterie au lithium de 4 V groupe 1 (à l'intérieur du testeur)

11.1V batterie au lithium groupe 1 (à l'intérieur du testeur)

Manuel, carte de garantie, certificat 1 série
