Équipement professionnel d'essai de câbles haute tension / identifiant de câble haute tension

Testeur d'identification des câbles en direct, identifiant des câbles, identification de la séquence de phase des câbles haute tension

I. Introduction du produit

Le testeur d'identification des câbles en direct FKSB-2000 est utilisé pour identifier un câble spécifique dans un faisceau de câbles lors de l'installation, de la migration, de l'entretien et de la manipulation des défauts du câble d'alimentation.Il possède les caractéristiques d'une précision, un fonctionnement rapide et simple et une large gamme d'applications. Il s'agit d'un instrument de test indispensable pour les travaux de construction et de maintenance de câbles.

II. Principe du produit

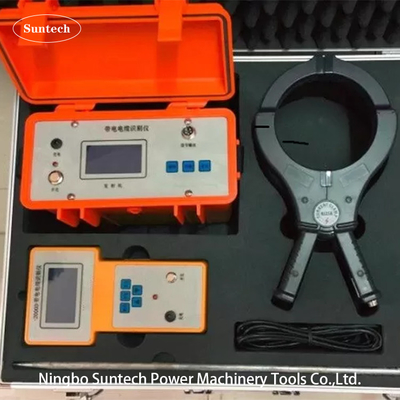

L'instrument est constitué d'un émetteur d'identification de câble, d'un récepteur d'identification de câble, d'un étrier émetteur et d'un étrier récepteur et d'une ligne de connexion du signal de sortie.Il a une puissance élevée de sortie de courant d'impulsionLes caractéristiques du signal de réception sur site sont claires, légères et flexibles, haute sensibilité, peuvent supprimer efficacement les interférences de fréquence de puissance sur site; jugement précis et rapide; circuit de protection fiable,ne craint pas le court-circuit de sortie; large mâchoire ф150 adapté à diverses zones de section transversale câble d'alimentation; transformateur d'isolation interne haute puissance,l'opérateur n'a aucun contact électrique direct avec le réseauUne fois le câble identifié, il n'est pas nécessaire de déconnecter les deux extrémités du câble de l'équipement de distribution d'énergie.Le câble peut être identifié en ligne pendant que le câble est en ligne, ce qui améliore l'efficacité de l'identification et réduit considérablement les effets directs et indirects causés par les pannes d'électricité.

L'émetteur et le récepteur de l'instrument d'identification du câble en direct FKSB-2000 adoptent la technologie de codage et de décodage à puce unique et la technologie PSK largement utilisée dans le domaine de la communication.Un signal codé en phase d'une valeur moyenne de 0 est transmis sur l'étrier émetteur, et le récepteur à puce unique dans le récepteur filtre le signal reçu à travers le matériel et le logiciel, puis effectue l'identification de phase.Pointez la flèche qui émet l'étrier et l'étrier récepteur à l'extrémité du câbleLorsque l'étrier du récepteur serre un câble, l'ampérimètre du récepteur est orienté vers la droite avec une indication sonore et visuelle.et la direction du courant est opposée à la direction du câble identifiéIl est facile d'identifier clairement le câble identifié à partir de plusieurs câbles.En outre, étant donné que l'intensité du courant de signal sur le câble identifié est la même, les étriers récepteurs reçoivent la même intensité de signal électromagnétique le long du câble,et le câble identifié n'est pas limité par la longueur du câble identifié.

III. Caractéristiques

1. Combinez la fonction d'identification de la charge et la fonction d'identification non électrique en une seule.mais également adapté à l'identification et au jugement du câble avec le pointL'opération est extrêmement simple et pratique.

2L'identifiant de câble est différent de l'identifiant classique.L'émetteur utilise la technologie à puce unique pour coder et alimenter le signal transmisLe récepteur dans le récepteur reçoit le signal. Décodage du signal codé en phase et identification de phase.Le câble cible est identifié à partir d'un grand groupe de câbles basé sur les caractéristiques de la phase du signal sur le câble ciblePar conséquent, la performance du travail est fiable et le câble ultra long peut également être discriminé avec précision.Convient à tous les types de câbles électriques haute et basse tension.

IV. Composition et fonction

L'identifiant est principalement composé des six parties suivantes.
1Émetteur de signal: Un signal électromagnétique à haute fréquence qui dégage une certaine quantité de puissance, appliquée à un câble d'arrêt de courant ou à un câble en marche prédéterminé et produit un courant constant sur le câble..

2Recepteur de signal: le signal détecté par la pince d'accouplement est affiché sous forme de longueur de grille, de taille de numéro et de sonnette.L'opérateur juge en fonction de la force du signal reçu.

3- Pinces d'accouplement: utilisées pour transmettre et recevoir des signaux électromagnétiques (les pinces émetteurs et les pinces récepteurs sont utilisées de façon interchangeable).

4Chargeur: utilisé pour charger l'émetteur et le récepteur du signal.

5. Ligne de signal directement connectée: Il s'agit d'une ligne de double serrage rouge et noir, qui est utilisée pour l'identification de la connexion directe du câble de panne de courant.

6Connexion des pinces d'accouplement: pour les pinces d'accouplement à l'émetteur et au récepteur du signal

V. Principales caractéristiques techniques

5.1 Partie de l'émetteur
1Signal de sortie: signaux de sortie sinusoïdaux AC de quatre fréquences, à savoir basse fréquence, fréquence intermédiaire, haute fréquence et radiofréquence.
2Puissance de sortie: puissance de sortie constante, basse, moyenne et haute trois (maximum pas moins de 6).
3Mode de sortie: méthode de connexion directe, méthode d'accouplement.
4Affichage de l'impédance: dans les 25500 ohms.
5- Matching de charge: matching automatique.
6Interface d'affichage: grand écran LCD chinois, affichage graphique, avec rétroéclairage.
7Source d'alimentation: batterie rechargeable de 1,2 V standard, 6 sections, chargement et déchargement 500 fois.
8Temps de veille: plus de 8 heures, prise de courant.
9Surchauffe et sur courant: protection automatique.
10Température de travail: -20 ° C - 50 ° C
11. Volume: 265 × 125 × 210 mm
12Poids: 2 kg

5.2 Partie du récepteur
1Réception de fréquence: réception de signaux AC sinusoïdaux de cinq fréquences différentes, à savoir basse fréquence, fréquence intermédiaire, haute fréquence, fréquence radio, 50 Hz.
2Mode de réception: pinces d'accouplement.
3Interface du signal: interface numérique, longueur du raster et tampon sonore
4Interface d'affichage: grand écran LCD chinois, affichage graphique, avec rétroéclairage.
5Contrôle du gain: réglage manuel, plage dynamique 000 - 100 dB.
6. Longueur de détection: lors de la connexion directe du câble, la longueur maximale est de 15 km. Lors du couplage du câble, le premier couplage peut mesurer 3 km, et le couplage est infiniment de fois.
7Source d'alimentation: batterie rechargeable standard 5e 1,2 V 6 sections, chargement et déchargement 500 fois.
8Temps de veille: plus de 12 heures, mise sous tension.
9Surchauffe et sur courant: protection automatique.
10Température de fonctionnement: -20 °C - 50 °C.
11. Volume: 126 × 43 × 230 mm
12Poids: 1 kg
