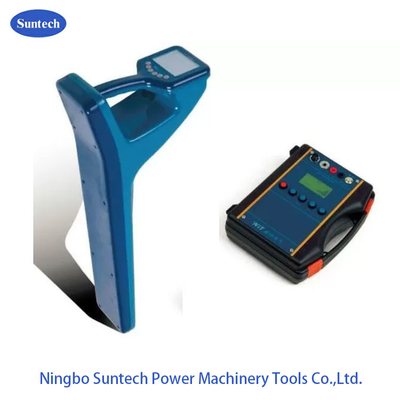

Équipement d'essai de câbles haute tension à rayonnement facile Identificateur de câble souterrain

Testeur de localisation des câbles souterrains, testeur de localisation des tuyaux souterrains et des câbles

I. Application

1Il est utilisé pour localiser la trace et la profondeur de tous les types de tuyaux métalliques,identification du câble d'alimentation

2- Indication correcte/erreur: détection brevetée de la pince pour afficher directement le résultat

3Facile à localiser les défauts de mise à la terre

4Détection automatique de profondeur et de courant.

5- Enregistrement de courbe historique, montrer les changements directement.

6Excellente capacité anti-interférence

7Puissance maximale de 10 watts, quatre niveaux, facile à utiliser.

8- Matching et protection automatiques de l'impédance

9- alimentation électrique flexible: batterie interne, AC220V ou briquet de cigare dans la voiture (12V)

II. Données techniques

Partie du récepteur

1. mode d'entrée: entrée de pinceau, boucle de réception interne, 1k mini capteur, 8k mini capteur, support de cadre

2Fréquence de réception: 500 Hz, 1 kHz, 8 kHz, 33 kHz, 66 kHz, 93 kHz, fréquence de puissance, fréquence radio, fréquence de localisation des défauts

3Mode de détection des tuyaux: méthode de pointe intelligente (large): adapté à la détection active.
Méthode de pointe: adaptée à la détection passive, méthode étroite, méthode nulle.
4Mode d'identification du câble: identification intelligente de la pince, identification du mini capteur.

5. HMI: 320 x 240 points LCD.

6Batterie interne: Batterie à pile au lithium, 14,8V,7Ah

7- Dimensions du cadre: 700 mm*270 mm*120 mm

8- Poids:3.5 kg pour l'unité principale

Partie d'émetteur

1. mode de sortie: sortie de raccordement direct, sortie de couplage de pinceau, sortie de rayonnement

2. fréquence de sortie: 500 Hz, 1 kHz, 8 kHz, 33 kHz, 66 kHz, fréquence de localisation des défauts

3Puissance de sortie: 10W maximum, 4 000

4. tension de sortie: max.150v

5- Réglage et protection de l'impédance: automatique

6. HMI:128*64 DOTS LCD

7Batterie interne: Batterie à pile au lithium,14.8v,7ah

8. alimentation externe:tension d'alimentation de la voiture 12VDC

9. dimensions:unité principale de 275*220*100 mm

10. poids:poids de l'unité principale 2,4 kg

III. Avantage technique

• Aide à la localisation de l'alimentation
• La flèche gauche / droite indique le traçage de la route du câble
• Affichage de la valeur de profondeur
• Indication correcte/erreur
• Détectez le câble d'alimentation directement
• Détection intelligente de la pince, pour indiquer directement le bon/le mauvais
• Détection facile des rayonnements
• Localisation de défaut de gaine à pointe intelligente, localisation
