Aperçu Produits Équipement d'essai de câbles haute tension

Système d'essai de résonance CA à fréquence variable Ensemble d'essai haute tension pour sous-station UHV ou SIG

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Le système de freinage doit être équipé d'un dispositif de freinage.

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	45 à 60 jours ouvrables
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	5 séries / 2 mois

Contact

Description de produit détaillée

Principe de l'essai:	Circuit de résonance à fréquence variable	Utilisation:	Épreuve de résistance à la tension AC sur site
Caractéristique de conception:	Réacteur d'essai modulaire à haute tension, sortie de valeur Q plus élevée, portée de test multiple	Composant:	Source d'alimentation V/F, transformateur d'excitation, réacteur d'essai modulaire plus léger et div
Fréquence des essais:	30-300Hz	Cycle de travail:	15 minutes ou 60 minutes
Exactitude d'essai:	Pas moins de 1,5%	Forme d'onde de sortie:	Bonne vague sinusoïdale
Spécial pour:	Test sur place pour les SIG UHV, GIL, CT, PT	Norme d'essai:	Pour les systèmes de renseignements géographiques
Surligner:	Ensemble d'essai à haute tension par résonance CA , Système de test résonnant à C.A. de fréquence variable , Ensemble d'essai de haute tension de la sous-station UHV

Ensemble de test de résistance à la tension à résonance à fréquence variable, Ensemble de test à haute tension pour sous-station UHV ou SIG

I. Application:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusLes réacteurs d'essai HV utilisent des modèles combinés en série-parallèle qui répondent non seulement aux exigences de résistance de tension des transformateurs HV, des disjoncteurs GIS, SF6,Il s'agit d'un modèle de câble à induction mutuelle et de boîtiers, mais aussi de câbles XLPE longue distance., avec compatibilité de tests approfondis pour être un dispositif de test de résistance à la tension souhaitée pour la révision du système d'alimentation électrique et les unités de construction de génie électrique.

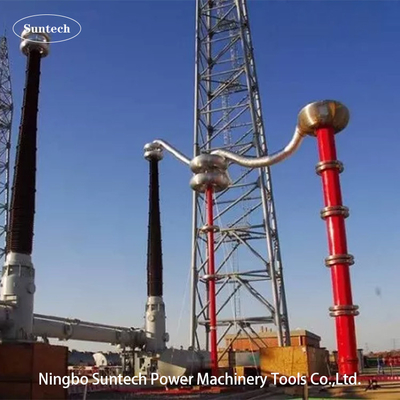

L'image ci-dessus est pour le système d'essai de résonance en série variable de 5000KVA/1000KV sur le terrain d'essai dans la sous-station Shanxi Jindongnan, testant HV
SIG de ligne UHV de classe 1000KV dans le secteur domestique.

Objets applicables
- câbles XLPE longue distance de classe 110KV, 220KV, 500KV
- GIS ou GIL HV, condensateur d'accouplement HV, transformateur de tension de condensateur de classe n'excédant pas 1000 KV
- Montage du condensateur (test des promesses de fréquence en 45 ∼ 65 Hz)

II. Composants principaux: (par exemple, système d'essai de 4000 KVA/1000 KV)

NT: préférence	Nom des composants	Type et spécifications	Je suis désolée.	Chaque poids	Chaque dimension
1	Puissance à fréquence variable	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.	1 pièce	180 kg	7507001000 mm
2	Transformateur d'excitation	Les capacités de chauffage sont calculées à partir de l'indicateur CQSB.	1 pièce	1800 kg	650650800 mm
3	Réacteur d'essai à résonance HV	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.	5 pièces	2800 kg	D1200*H1250 mm
4	Diviseur de capacité	Pour les appareils de traitement de l'air	1 jeu	550kg	D350*H7600 mm
5	Accessoires spéciaux pour les essais		1 jeu

Nom de l'organisme:1. Le condensateur de charge peut être optionnel lorsque la ligne de charge est faible ou nécessite une charge analogique pour contrôler la fréquence d'essai.

2.Le réacteur d'essai peut être fabriqué pour être de 150KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque pièce de tension nominale en fonction de la portée de l'objet testé ou des besoins du client.le courant nominal de chaque réacteur HV peut être de 1 à 15 A en option dans ce jeu sérialisé,

3. L'inductivité d'amortissement HV peut être facultative pour supprimer les harmoniques à haute fréquence et résister à la surtension causée par le flashover de l'objet testé, spécialement dans les ensembles d'essai EHV ou UHV.

III. Principe du test:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: source d'alimentation à fréquence variable T: transformateur d'excitation
L: Réacteur d'essai Cx: Équipement testé MOA1: Arretteur de foudre
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension))

IV. Données techniques générales:

Mode d'essai du système: résonance en série à fréquence variable
Modèle de système : CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
Énergie d'entrée: 380 ± 10% ((trois phases),50 Hz/60 Hz
Nombre de réacteurs d'essai HV: 4 pièces
Capacité de sortie nominale: 4000 kVA
Voltage de sortie nominale: 200KV, 400KV, 600KV, 800KV, 1000KV
Voltage maximal d'essai: pas plus deLes émissions de gaz à effet de serre sont calculées à partir de la quantité de gaz à effet de serre consommée.
Courant de sortie nominal: 4A /pièce unique ou en série;16A ou 20A en parallèle
Plage de fréquences de réglage: 20 Hz à 300 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale
THD de la forme d'onde de sortie: ≤ 1%
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de fonctionnement: 60 minutes en option en dessous de la condition de fonctionnement actuelle nominale;
Facteur de qualité de l'ensemble d'essai lui-même: Q≥60
Hausse de température: moins de 65 K en dessous du courant nominal pendant le cycle de travail;
Niveau sonore: pas plus de 70B
Structure du réacteur: type immergé dans l'huile, type cylindre en tube époxy;

V. Caractéristique technique et avantage

Conception modulaire, permettant la connexion en série parallèle des réacteurs, large gamme d'applications.
Plage de fréquence de fonctionnement:20-300 Hz
Valeur du facteur de qualité élevé:Q ≥ 100 ((lorsque f=20Hz) grande capacité thermique, faible élévation de température, longue
continu de la période de performance
Convient pour les essais sur le terrain pour la taille et le poids plus petits que les transformateurs d'essai classiques.
La forme d'onde de la tension de sortie est une onde sinusoïdale, le facteur de déviation de la forme d'onde ≤ 1%
Ce dispositif peut être équipé d'un véhicule d'essai spécial et d'un conteneur
La conception libre de PD est facultative.

VI. Panneau logiciel principal de mesure et de commande comme suit:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VII.Accessories

Boîte d'accessoires pour les accessoires de rangement
câbles d'entrée de source d'alimentation
câbles de sortie de source d'alimentation
Les câbles de sortie des transformateurs à excitation
Les câbles de mise à la terre du système
Les câbles parallèles du réacteur
Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
Base de support pour le diviseur
Anneaux de couronne pour réacteur d'essai et diviseur
Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

Autres modèles typiques

1 Pour les SIG de classe 123KV ~ 300KV, essai d'hypotension CA sur site

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	2A@200KV	400 KVA	Pour la classe SIG de 123 KV et moins
		1A@400KV		Pour les SIG de 300 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	4A@200KV	800 KVA	Pour la classe SIG de 123 KV et moins
		2A@400KV		Pour les SIG de 300 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	5A@200KV	Des émissions de CO2	Pour la classe SIG de 123 KV et moins
		2.5A@400KV		Pour les SIG de 300 KV et moins
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	200 KV*2	10A@200KV	Pour l'aéronef	Pour la classe SIG de 123 KV et moins
		5A@400KV		Pour les SIG de 300 KV et moins
Des exigences particulières peuvent être faites par commande.

2Pour les SIG de la classe 145KV ~ 362KV, essai d'hypotension CA sur site

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système d'aiguillage doit être équipé d'un système de freinage.	250 KV*2	2A@250KV	500 KVA	Pour la classe SIG de 145 KV et moins
		1A@500KV		Pour la classe SIG de 362 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV*2	4A@250KV	Des émissions de CO2	Pour la classe SIG de 145 KV et moins
		2A@500KV		Pour la classe SIG de 362 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV*2	8A@250KV	Pour l'aéronef	Pour la classe SIG de 145 KV et moins
		4A@500KV		Pour la classe SIG de 362 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	250 KV*2	12A@250KV	3 000 KVA	Pour la classe SIG de 145 KV et moins
		6A@500KV		Pour la classe SIG de 362 KV et moins
Des exigences particulières peuvent être faites par commande.

3 PourTest d'hypotension à courant alternatif sur site GIS de classe 170KV ~ 550KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	4A@300KV	1200 KVA	Pour les SIG de classe 170 KV et inférieurs
		2A@600KV		Pour la classe SIG de 550 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	300KV*2	6A@300KV	1800 KVA	Pour les SIG de classe 170 KV et inférieurs
		3A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	8A@300KV	2400 KVA	Pour les SIG de classe 170 KV et inférieurs
		4A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	12A@300KV	3600 KVA	Pour les SIG de classe 170 KV et inférieurs
		6A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	16A@300KV	Pour les véhicules à moteur électrique	Pour les SIG de classe 170 KV et inférieurs
		8A@600KV		Pour la classe SIG de 550 KV et moins
Des exigences particulières peuvent être faites par commande.

4 PourÉpreuves d'hypotension CA sur site GIS de classe 123KV ~ 800KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	800 KV	12A@200KV	2400 KVA	Pour la classe SIG de 123 KV et moins
		6A@400KV		Pour les SIG de 300 KV et moins
		3A@600KV		Pour la classe SIG de 550 KV et moins
		3A@800KV		Pour la classe SIG de 800 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	800 KV	13A@200KV	3600 KVA	Pour la classe SIG de 123 KV et moins
		9A@400KV		Pour les SIG de 300 KV et moins
		4.5A@600KV		Pour la classe SIG de 550 KV et moins
		4.5A@800KV		Pour la classe SIG de 800 KV et moins
Pour les appareils de traitement des gaz, la valeur de l'électricité utilisée est la valeur de l'électricité utilisée.	800 KV	Le système de freinage doit être équipé d'un système de freinage de freinage.	Pour les véhicules à moteur électrique	Pour la classe SIG de 123 KV et moins
		12A@400KV		Pour les SIG de 300 KV et moins
		6A@600KV		Pour la classe SIG de 550 KV et moins
		6A@800KV		Pour la classe SIG de 800 KV et moins
Des exigences particulières peuvent être faites par commande.
