Name: Système d'essai résonant à courant alternatif 380 V Unité de commande intelligente résonante à fréquence de puissance
Brand: Ningbo Suntech Power
SKU: Série CHX-(L
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (110 reviews)

Aperçu Produits Équipement d'essai de câbles haute tension

Système d'essai résonant à courant alternatif 380 V Unité de commande intelligente résonante à fréquence de puissance

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Série CHX-(L

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	45-65 jours de travail
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	4 unités/2 mois

Contact

Description de produit détaillée

Utilisation:	Unité de mesure et de contrôle pour le circuit d'essai de résistance à la tension de résonance à cou	Avantages:	Meilleures protections et meilleures fonctions de surveillance
Manière d'opération:	Mode de contrôle double, contrôle par ordinateur PLC ou contrôle manuel du bouton	Spécial pour:	Remplacez l'ancienne console traditionnelle pour augmenter l'efficacité
Voltage de commande max.:	Aucune limite, faite par ordre	Max.Current de commande:	Aucune limite, faite par ordre
Exactitude d'essai:	Pas moins de 1,5%	Énergie électrique:	380 V, 50/60 Hz, à phase unique
Surligner:	Unité de commande résonnante à courant alternatif 380 V , Unité de commande intelligente à résonance de fréquence de puissance , Système d'essai par résonance CA-PLC

Résistance à la tension, résonance à la fréquence de courant, unité de commande intelligente.

I. Description du produit:

Système de commande intelligent résonnant par fréquence de puissance de la série CHXT (L), basé sur le système de commande manuelle, réalisé par l'IPC avec commande PLC, régler le fonctionnement, la commande,surveillance et protection dans l'un des systèmes de contrôle intelligents.

Combiné avec le système de résonance de série de fréquence de puissance, ce système peut effectuer un test de résistance à la tension de courant alternatif entièrement automatique à diverses unités de production, assemblage de condensateur, câbles d'alimentation et SIG,CT, isolants, outils d'isolation, barres de bus, etc. dans les fabricants d'équipements de puissance

II. Application et utilisation

L'unité de mesure et de commande pour le circuit d'essai résistant à la tension de résonance AC à fréquence de puissance.
Remplacer l'ancienne console traditionnelle pour augmenter l'efficacité de l'essai haute tension et améliorer la surveillance et la protection lors de l'essai de résistance résonante.

III. Principales composantes de l'unité:

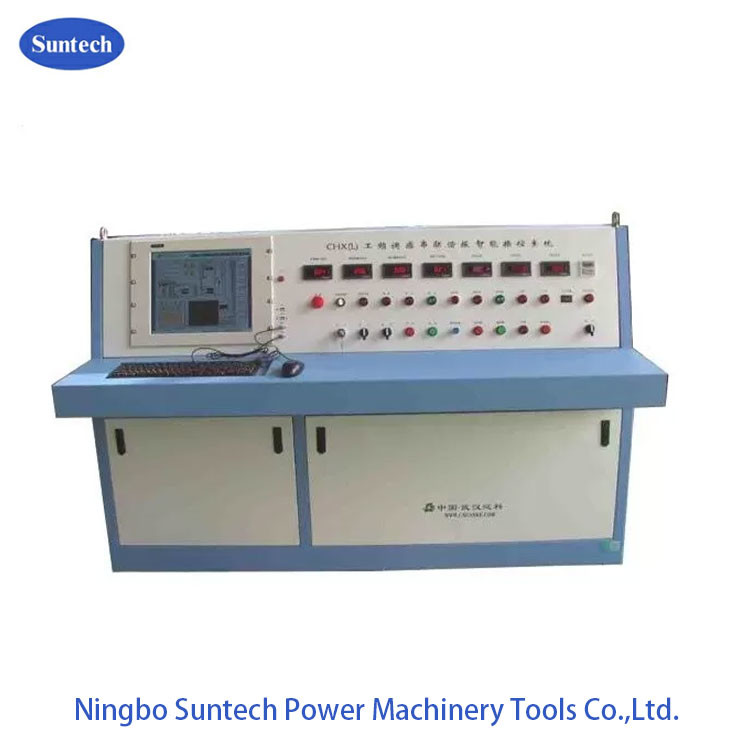

Console de contrôle de résonance intelligente

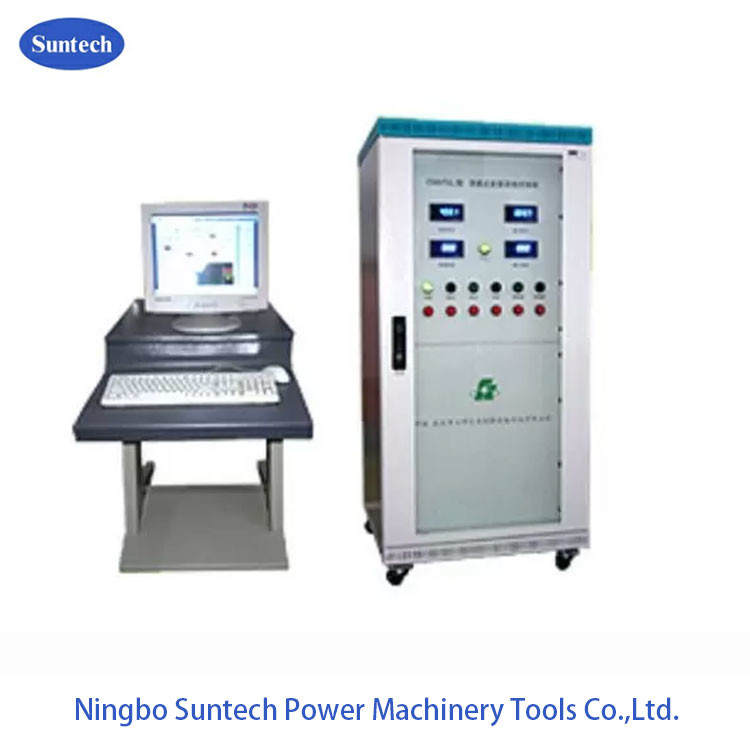

Armoire de régulateur de tension électrique
L'ordinateur PLC (conçu intégré ou conçu pour une disposition externe, optionnel)
Groupe de câbles de connexion
Feux d'alarme extérieurs

IV. Principales fonctions

1Une fonction de manipulation parfaite.

Fonction de test automatique programmable
Recherche automatique au point de résonance
Fonction de repérage du point de résonance pendant le step-up
Fonction de limitation HV
Fonction de traçage pendant la résistance à la tension
Intervention manuelle à tout moment pendant l'essai automatique
Régulation variable de la vitesse progressive avec une plage de vitesses de 2 à 5 Kv/s

2. Mesure de la date et fonction d'affichage

Affichage des éléments:

1 Voltage de puissance, courant;

2 tension de sortie, courant de régulation de la tension;

3Tensions du côté HV;

4 Dégagement du noyau de fer;

5 Q Valeur;

6 Valeur COSø degré harmonique;

La courbe 7u→t.

3Autovérification de l'état réel et de la fonction d'affichage

L'affichage de sa propre manipulation est de faciliter l'utilisateur à surveiller.

4Fonction de protection

Isolement des communications par fibre optique
Protection contre le flashover
Protection contre la surtension
Protéger les échantillons HV
Protection limitante HV
Protection du frein d'urgence

5.Fonction de gestion des données

La base de données dans le système peut conserver diverses données historiques de test.

V. Données techniques générales:

Mode de circuit résonnant: résonnant en série à inductance variable
Modèle de système: réalisé sur commande
Énergie d'entrée: 380 ± 10% ((single phase),50 Hz/60 Hz
Capacité de sortie nominale: réalisée sur commande
Voltage de sortie nominale:fabriqué sur commande
Courant de sortie nominal: réalisé sur commande
Plage de fréquences de réglage: 50/60 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale pure
THD de la forme d'onde de sortie: ≤ 1%
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de travail: 180 minutes en dessous de la condition de fonctionnement actuelle nominale;
Niveau sonore: pas plus de 65 dB
Structure du réacteur: immergé dans l'huile avec réservoir de fer, inductance réglable

VI. Description des fonctions

Fonction de contrôle et d'indication à distance pour l'écart entre le noyau de fer et le réacteur:Le capteur d'écart est installé dans le réacteur, qui lit directement l'écart entre le noyau de fer et le réacteur sur la console pour guider le fonctionnement.L'interrupteur de limitation de l'écart et l'indicateur sont également installés.
Lorsque le temps de résistance est épuisé, le système s'éteint automatiquement.
Si le régulateur de tension n'est pas en position zéro, le bouton de sortie HV ne peut pas être fermé.Assurer que le système passe de zéro.
Protection contre les surtensions: Le système est équipé d'un relais anti-interférence, d'une action rapide et d'un objet d'essai de protection contre les dommages causés par les surtensions.
Fonctions de protection contre les surtensions et les surtensions des objets d'essai: Ce système utilise une carte électronique de protection contre les surtensions et les surtensions, protège l'objet d'essai contre les surtensions et les surtensions.C' est rapide., stable et fiable, surmontant l'instabilité, la grande discrétion et l'ajustement gênant de la tension de protection de la fente sphérique.écran numériqueLe système de protection contre le flash-over prend des échantillons de la variance accidentelle du retard de chute du signal de décharge, le compare avec le signal de base et détermine la variance.Il est très précis., en évitant toute erreur de mouvement due à une variance accidentelle de retard croissant.
Fonction de surveillance en temps réel des données d'essai:Il est capable de surveiller la tension latérale HV, le courant et la tension latérale LV, le courant, ce qui permet une visualisation plus directe de l'état de l'essai.
Affichage numérique de la fonction de résonance et de verrouillage du circuit lorsqu'il n'est pas de résonance et d'accélération:
Il peut afficher directement l'état de résonance du système par facteur de puissance. Si le système n'est pas au point de résonance, il doit appuyer sur le bouton de fermeture pour intensifier.,relâchez le bouton de fermeture, cliquez sur le bouton de montée/baisse pour monter ou descendre.
Arrêt d'urgence :  Appuyez sur  Commutateur de frein d'urgence.l'alimentation principale sera coupée immédiatement pour protéger la sécurité du personnel d'essai et de l'équipement.
