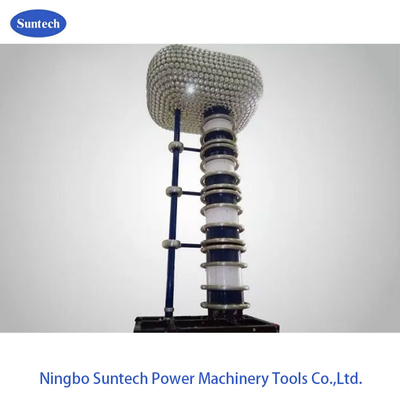

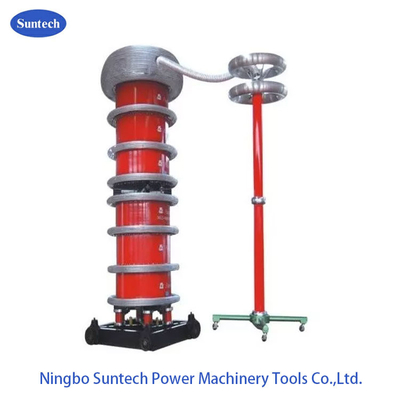

Système de test de résonance AC à fréquence de puissance pour les tests de routine EHV CVT et CB

V. Données techniques générales:

1. Mode de circuit résonnant: résonnant en série à inductance variable
2. Modèle de système: réalisé sur commande
3. Énergie d'entrée: 380 ± 10% ((single phase),50 Hz/60 Hz
4. Capacité de sortie nominale: réalisée sur commande
5. Voltage de sortie nominale: pas plus de 800 KV
6. Courant de sortie nominal: réalisé sur commande
7. Le niveau de PD lui-même: pas plus de 10 pC
8. Plage de fréquences de réglage: 50/60 Hz
9. Forme d'onde de tension de résonance de sortie: vague sinusoïdale pure
10. THD de la forme d'onde de sortie: ≤ 1%
11. Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
12. Cycle de fonctionnement: 30 min en dessous de la condition de fonctionnement actuelle nominale;
13. Facteur de qualité de l'ensemble d'essai lui-même: Q≥30;
14. L'augmentation de température: moins de 65 K sous courant nominal pendant 30 minutes de travail;
15. Niveau sonore: pas plus de 65 dB
16. Structure du réacteur: immergé dans l'huile avec réservoir de fer, inductance réglable

1. Puissance réactive complétement compensée, la puissance de l'équipement et la puissance est seulement inférieure à 1/10 de l'équipement mesuré; avec un volume plus petit et plus léger par rapport à l'équipement de même capacité.
2. Avec une grande capacité de sortie et une petite capacité de puissance, un faible coût, facile à utiliser et à maintenir en sécurité.
3. Circuit filtrant courant typique, la distorsion de tension de sortie (THD) est très faible
4. Le courant de court-circuit après un flashover ou une panne n'est que inférieur à 1/10 (1/Q) du courant mesuré, peut empêcher efficacement les dommages au point de défaillance après la panne.
5. Automatique souffler l'arc après flashover, il est un processus long et stable pour récupérer la tension de résonance en série, sûr.

VII. Fonction

1. Fonction de commande à distance et d'indication pour l'écart entre le noyau de fer et le noyau de fer du réacteur:Le capteur d'écart est installé dans le réacteur, qui lit directement l'écart entre le noyau de fer et la console pour guider le fonctionnement.
2. Fonction d'arrêt automatique lorsque le temps de résistance est terminé:Le temps de résistance adopte une minuterie numérique.
3. Position zéro, fermeture, fonction de déclenchement à zéro:Si le régulateur de tension n'est pas à la position zéro, le bouton de sortie HV ne peut pas être fermé, assurant que le système passe à zéro.
4. Protection contre les surtensions:Le système est doté d'un relais de sur courant, qui est de haute anti-interférence, action rapide, protection de l'objet d'essai contre les dommages de sur courant.
5. Surtension et flash de l'objet d'essaisur les fonctions de protection:Ce système utilise un panneau électronique de protection contre les surtensions et les flash-overs, protège l'objet d'essai contre les surtensions et les flash-overs.grande discrétion et réglage gênant de la tension de protection de l'écart sphériqueLe réglage de la protection contre la surtension est réglé manuellement, affichage numérique, qui est direct, pratique et précis.La protection contre le flash-over prend des échantillons de la variance accidentelle du retard de chute du signal de déchargeIl est d'une grande précision, évitant les éventuelles erreurs de déplacement par variance accidentelle de retard croissant.
6. Fonction de surveillance en temps réel des données d'essai:Il est capable de surveiller la tension latérale HV, le courant et la tension latérale LV, le courant, ce qui permet une visualisation plus directe de l'état d'essai.
7. Affichage numérique de la fonction de résonance et de verrouillage du circuit lorsqu'il n'est pas de résonance et d'accélération:
8. Il peut afficher directement l'état de résonance du système par facteur de puissance. Si le système n'est pas au point de résonance, il doit appuyer sur le bouton de fermeture pour intensifier.,relâchez le bouton de fermeture, cliquez sur le bouton de montée/baisse pour monter ou descendre.
9. Arrêt d'urgenceLorsque des conditions anormales se produisent pendant l'essai, appuyez sur cet interrupteur.l'alimentation principale sera coupée immédiatement pour protéger la sécurité du personnel d'essai et de l'équipement.

VIII.Accessories

• Boîte d'accessoires pour les accessoires de rangement
• Les câbles de connexion de la console de commande et du régulateur de tension
• Les câbles de raccordement du ragulateur de tension et du transformateur d'excitation
• Les câbles de sortie des transformateurs à excitation
• Les câbles de mise à la terre du système
• Les câbles parallèles du réacteur
• Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
• Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
• Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

IX. Modèle facultatif
