Aperçu Produits Équipement d'essai de câbles haute tension

Système de test de résonance haute tension de fréquence 30-300 Hz avec source d'alimentation à fréquence variable

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Le système de freinage doit être équipé d'un dispositif de freinage.

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	45 à 60 jours ouvrables
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	5 séries / 2 mois

Contact

Description de produit détaillée

Principe de l'essai:	Circuit de résonance à fréquence variable	Utilisation:	Test de résistance à la tension sous 200KV, 400KV, 600KV, 800KV sur site pour les SIG ou les GIL HV
Caractéristique de conception:	Réacteur d'essai modulaire à haute tension, sortie de valeur Q plus élevée, portée de test multiple	Composant:	Source d'alimentation V/F, transformateur d'excitation, réacteur d'essai modulaire plus léger et div
Fréquence des essais:	30-300Hz	Cycle de travail:	15 minutes ou 60 minutes
Exactitude d'essai:	Pas moins de 1,5%	Forme d'onde de sortie:	Bonne vague sinusoïdale
Spécial pour:	Test sur place pour les SIG HV ou EHV, CT, PT	Comment utiliser le réacteur:	En série ou parallèlement
Norme d'essai:	Pour les systèmes de renseignements géographiques
Surligner:	Système de test de résonance haute tension 300 Hz , Système d'essai de résonance à fréquence variable

Ensemble de test de résistance à la tension de résonance à fréquence variable, pour le test GIS haute tension EHV

I. Application:

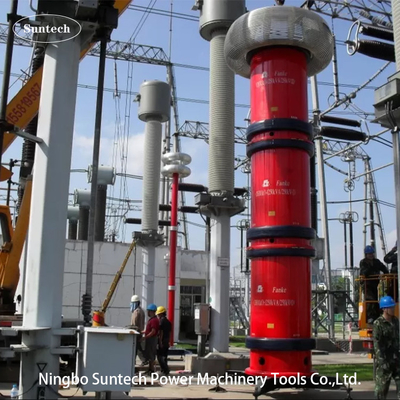

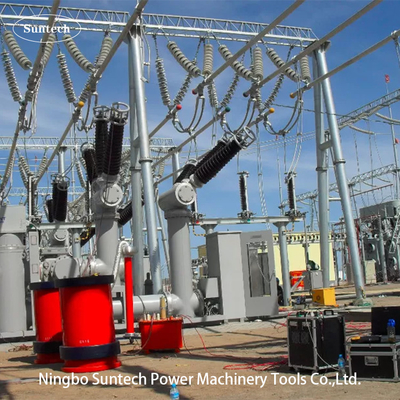

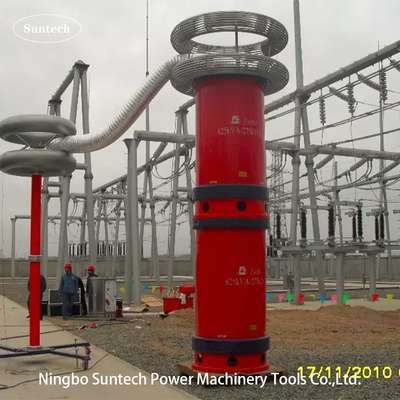

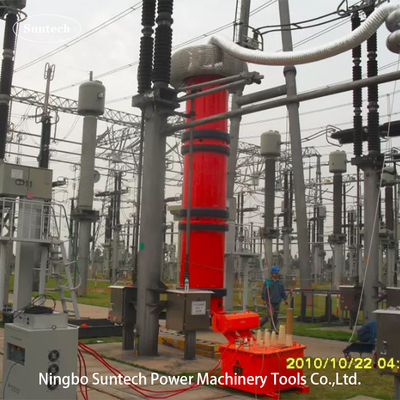

Cette série de tests modèle CHX-4800KVA/200KV,400KV,600KV,800KV est conçue pour effectuerTest d'hypotest AC sur site avec une technologie de circuit résonant à fréquence variablepour les SIG de classe 110 kV à 800 kV et autres installations électriques haute tension; la tension d'essai maximale n'excède pas 200 kV,400 kV,600 KV ou 800 KV à travers des réacteurs d'essai modulaires HV en parallèle ou en série ; la fréquence d'essai peut être comprise entre 30 et 300 Hz; le cycle de travail ne dépasse pas 15 minutes ou 60 minutes.

Par le biais de réacteurs d'essai modulaires connectés en parallèle ou en séries, l'ensemble d'essai peut également être effectué le suivant sur place AC hypothèse test:

1.1 Pas plus de 200 KV et 24 A pour les SIG HV avec pas plus de U_noté=123KV etautres appareils électriques HVles installations

1.2 Pas plus de 400 KV et 12 Apour HV SIG avec un maximum de U_noté= 300KV etautres appareils électriques HVles installations

1.3 Pas plus de 600 KV et 6 Apour le SIG EHV avec un maximum de U_noté= 550 KV etautres appareils électriques HVles installations

1.4 Pas plus de 800 KV et 6 Apour le SIG EHV avec un maximum de U_noté= 800 KV etautres appareils électriques HVles installations

Jusqu'à présent, nous avions fourni un système de test de résonance à fréquence variable de 1200KV et 9A pour la société de réseau électrique chinoise.modèle sérialisé différenten fonction des différentes applications d'essai HV ou UHV effectuées à travers des réacteurs d'essai en série ou en connexion parallèle et du nombre de configurations dans chaque ensemble,Le modèle similaire peut voir un autre modèle typique à la clause suivante.

II. Principales composantes:

NT: préférence	Nom des composants	Type et spécifications	Je suis désolée.	Chaque poids	Chaque dimension
1	Puissance à fréquence variable	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.	1 pièce	180 kg	7507001000 mm
2	Transformateur d'excitation	Les capacités de chauffage sont calculées à partir de l'indicateur CQSB.	1 pièce	1800 kg	650650800 mm
3	Réacteur d'essai à résonance HV	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.	4 pièces	2800 kg	D1200*H1250 mm
4	Diviseur de capacité	Pour les appareils de traitement de l'air	1 jeu	550kg	D350*H7600 mm
5	Accessoires spéciaux pour les essais		1 jeu

Nom de l'organisme:1. Le condensateur de charge peut être facultatif lorsque la ligne de charge est faible ou nécessite une charge analogique pour contrôler la fréquence de test.

2Le réacteur d'essai peut être produit pour être de 150KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque pièce de tension nominale en fonction de la portée de l'objet testé ou de la demande du client.le courant nominal de chaque réacteur HV peut être de 1 à 15 A en option dans ce jeu sérialisé,

3. L'inductivité d'amortissement HV peut être facultative pour supprimer les harmoniques à haute fréquence et résister à la surtension causée par le flashover de l'objet testé, spécialement dans les ensembles d'essai EHV ou UHV.

III. Principe du test:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: source d'alimentation à fréquence variable T: transformateur d'excitation
L: Réacteur d'essai Cx: Équipement testé MOA1: Arretteur de foudre
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension))

IV. Données techniques générales:

Mode d'essai du système: résonance en série à fréquence variable
Modèle de système : CHX-4800KVA/200KV,400KV,600KV, 800KV
Énergie d'entrée: 380 ± 10% ((trois phases),50 Hz/60 Hz
Nombre de réacteurs d'essai HV: 4 pièces
Capacité de sortie nominale: 4800 kVA
Voltage de sortie nominale: 200KV, 400KV, 600KV, 800KV
Voltage maximal d'essai: pas plus de200KV, 400KV, 600KV, 800KV
Courant de sortie nominal: 6A/pièce unique ou en série;12A ou 24A en parallèle
Plage de fréquences de réglage: 30 Hz à 300 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale
THD de la forme d'onde de sortie: ≤ 1%
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de travail: 15 min ou 60 min en option dans des conditions de travail inférieures au courant nominal;
Facteur de qualité de l'ensemble d'essai lui-même: Q≥60
Hausse de température: moins de 65 K en dessous du courant nominal pendant le cycle de travail;
Niveau sonore: pas plus de 70B
Structure du réacteur: type immergé dans l'huile, type cylindre en tube époxy;

V. Panneau logiciel principal de mesure et de commande comme suit:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Accessories

Boîte d'accessoires pour les accessoires de rangement
câbles d'entrée de source d'alimentation
câbles de sortie de source d'alimentation
Les câbles de sortie des transformateurs à excitation
Les câbles de mise à la terre du système
Les câbles parallèles du réacteur
Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
Base de support pour le diviseur
Anneaux de couronne pour réacteur d'essai et diviseur
Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

VII. Autres modèles typiques

7.1 Pour l'essai d'hypotension CA sur site des SIG de classe 123 KV ~ 300 KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	2A@200KV	400 KVA	Pour la classe SIG de 123 KV et moins
		1A@400KV		Pour les SIG de 300 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	4A@200KV	800 KVA	Pour la classe SIG de 123 KV et moins
		2A@400KV		Pour les SIG de 300 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	200 KV*2	5A@200KV	Des émissions de CO2	Pour la classe SIG de 123 KV et moins
		2.5A@400KV		Pour les SIG de 300 KV et moins
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	200 KV*2	10A@200KV	Pour l'aéronef	Pour la classe SIG de 123 KV et moins
		5A@400KV		Pour les SIG de 300 KV et moins
Des exigences particulières peuvent être faites par commande.

7.2Pour les SIG de la classe 145KV ~ 362KV, essai d'hypotension CA sur site

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système d'aiguillage doit être équipé d'un système de freinage.	250 KV*2	2A@250KV	500 KVA	Pour la classe SIG de 145 KV et moins
		1A@500KV		Pour la classe SIG de 362 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV*2	4A@250KV	Des émissions de CO2	Pour la classe SIG de 145 KV et moins
		2A@500KV		Pour la classe SIG de 362 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV*2	8A@250KV	Pour l'aéronef	Pour la classe SIG de 145 KV et moins
		4A@500KV		Pour la classe SIG de 362 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	250 KV*2	12A@250KV	3 000 KVA	Pour la classe SIG de 145 KV et moins
		6A@500KV		Pour la classe SIG de 362 KV et moins
Des exigences particulières peuvent être faites par commande.

7.3 PourTest d'hypotension à courant alternatif sur site GIS de classe 170KV ~ 550KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	4A@300KV	1200 KVA	Pour les SIG de classe 170 KV et inférieurs
		2A@600KV		Pour la classe SIG de 550 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	300KV*2	6A@300KV	1800 KVA	Pour les SIG de classe 170 KV et inférieurs
		3A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	8A@300KV	2400 KVA	Pour les SIG de classe 170 KV et inférieurs
		4A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	12A@300KV	3600 KVA	Pour les SIG de classe 170 KV et inférieurs
		6A@600KV		Pour la classe SIG de 550 KV et moins
Le système de freinage doit être équipé d'un dispositif de freinage.	300KV*2	16A@300KV	Pour les véhicules à moteur électrique	Pour les SIG de classe 170 KV et inférieurs
		8A@600KV		Pour la classe SIG de 550 KV et moins
Des exigences particulières peuvent être faites par commande.

7.4 PourÉpreuves d'hypotension CA sur site GIS de classe 123KV ~ 800KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	800 KV	12A@200KV	2400 KVA	Pour la classe SIG de 123 KV et moins
		6A@400KV		Pour les SIG de 300 KV et moins
		3A@600KV		Pour la classe SIG de 550 KV et moins
		3A@800KV		Pour la classe SIG de 800 KV et moins
Le système d'aiguillage doit être équipé d'un système de freinage.	800 KV	13A@200KV	3600 KVA	Pour la classe SIG de 123 KV et moins
		9A@400KV		Pour les SIG de 300 KV et moins
		4.5A@600KV		Pour la classe SIG de 550 KV et moins
		4.5A@800KV		Pour la classe SIG de 800 KV et moins
Pour les appareils de traitement des gaz, la valeur de l'électricité utilisée est la valeur de l'électricité utilisée.	800 KV	Le système de freinage doit être équipé d'un système de freinage de freinage.	Pour les véhicules à moteur électrique	Pour la classe SIG de 123 KV et moins
		12A@400KV		Pour les SIG de 300 KV et moins
		6A@600KV		Pour la classe SIG de 550 KV et moins
		6A@800KV		Pour la classe SIG de 800 KV et moins
Des exigences particulières peuvent être faites par commande.
