Système d'essai à résonance AC à inductance variable Type hydraulique pour HV GIS ou CVT

IV. Résistant et recyclage

1.Conception multi-tape pour les deux réacteurs capables de répondre à la fréquence de puissance de sortie de haute tension requise par l'étalonnage en champ pour un CVT inférieur à 50 Hz.
2.Combinaison avec une source d'alimentation à fréquence variable pour compléter le test de résistance à la tension CA pour les équipements électriques tels que les SIG, les disjoncteurs,
l'inducteur mutuel, l'isolateur est de 110 KV à 500 KV.

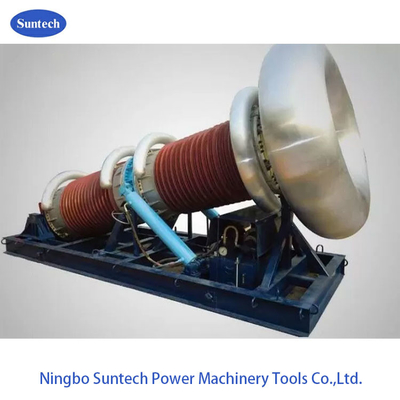

• Recyclage rapide ou stationnement de la partie génératrice HV (réacteurs d'essai et transformateur d'excitation) par l'intermédiaire d'équipements électro-hydrauliques et sans nécessité d'utiliser la machine de levage,Réduire l'intensité du travail et améliorer l'efficacité des tests; éviter facilement la hauteur de transport des équipements d'essai;
• Conception intérieure intégrée pour le réacteur d'essai à haute tension libre de PD et le transformateur d'excitation afin d'économiser l'espace de disposition du champ d'essai;
• Adopte une jupe de parapluie en silicone pour les matériaux isolants de la coque de la pièce génératrice HV, réduit la hauteur et optimise le volume et le poids
• de la partie;
• Fondation spéciale de conteneur utilisée pour réaliser facilement le transport monté sur véhicule ;Adoptant un équipement électro-hydraulique avec une grande poussée et un levage doux hors de l'agilité et sans oscillation;
• Le système peut être équipé d'un véhicule d'essai particulier (facultatif)

VI. Données techniques générales:

Condensateur nominal: 400 KVA ¥ 1000 KVA
Voltage nominal: 400 KV 800 KV
Courant nominal: 1A ∼ 2A
Puissance de travail: alimentation à une seule phase 380V,50Hz/60Hz
Valeur du facteur de qualité du système: Q ≥ 50
Cycle de travail et élévation de température: après 15 minutes de fonctionnement nominal, l'élévation de température de remontage ≤ 65 K
Bruit: ≤ 65 dB
Altitude: ≤ 3000 m
Température ambiante: -25°C ~45°C,humidité relative ≤ 90%,pas de condensation
Taille: voir la figure ci-dessus

VI.Accessories

• Boîte d'accessoires pour les accessoires de rangement
• câbles d'entrée de source d'alimentation
• câbles de sortie de source d'alimentation
• câble de raccordement entre le transformateur d'excitation et le régulateur de tension
• câble de raccordement entre le transformateur d'excitation et la console de commande
• Les câbles de mise à la terre du système
• Les câbles de sortie HV du réacteur
• Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
• Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
• Plateforme de type hydraulique
• Anneaux de couronne pour réacteur d'essai et diviseur
• Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.
