Name: PD Ensemble de test à résonance ac libre Équipement d'essai à décharge partielle Pas plus de 10 pC
Brand: Ningbo Suntech Power
SKU: Série FKWJF
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (183 reviews)

Aperçu Produits Équipement d'essai de câbles haute tension

PD Ensemble de test à résonance ac libre Équipement d'essai à décharge partielle Pas plus de 10 pC

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Série FKWJF

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	65 à 90 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	5 séries / 2 mois

Contact

Description de produit détaillée

Principe de l'essai:	Circuit de résonance à fréquence variable	Utilisation:	Test de résistance à la tension induite et de décharge partielle
Caractéristique de conception:	Type libre de PD, pas plus de 10%	Composant:	Source d'alimentation V/F, transformateur d'excitation, réacteur d'essai modulaire plus léger et div
Fréquence des essais:	150 Hz à 200 Hz ou 20 à 300 Hz	Cycle de travail:	90 minutes ou 180 minutes
Exactitude d'essai:	Pas moins de 1,5%	Forme d'onde de sortie:	Bonne vague sinusoïdale
Spécial pour:	Épreuve sur place pour un transformateur de puissance de grande capacité de la classe UHV	Comment utiliser le réacteur:	En série ou parallèlement
Norme d'essai:	Le nombre de points de contrôle doit être égal à:
Surligner:	Équipement d'essai de décharge partielle de 150 Hz , Ensemble d'essai de résonance AC libre PD , Ensemble d'essais de résonance ac de fréquence variable

Test de résistance à la tension par résonance libre, test de résistance à la tension induite par transformateur et test de décharge partielle.

I. Description des produits

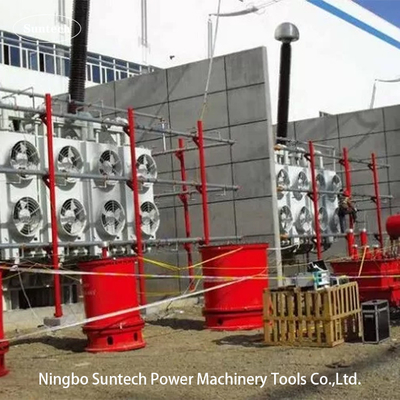

Le système d'essai de la série FKWJF est principalement utilisé pour le test de résistance à la tension induite par champ et de décharge partielle des transformateurs de puissance de classe 110KV et supérieurs. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer .Le système peut également être conçu pour tester des câbles XLPE ou HV GIS à longue distance.Les images ci-dessus sont pour le système de test de résistance à la tension induite du transformateur et de décharge partielle réalisé par Fanke pour tester le transformateur de puissance 220KV sur le terrain..

Le test de résistance à la surtension induite (IVWT), également appelé test de résistance à la surtension induite, ACSD, ACLD, DVDF, est l'un des tests diélectriques les plus importants des transformateurs de puissance.L'IVWT est nécessaire pour les essais de routine et les essais d'acceptation dans l'installation d'un transformateur de puissance de 110 KV..

II. Objets applicables

Transformateur à isolation graduée de 110 KV
Transformateurs de classe 220KV, 500KV, 750KV et 1000KV.
Les tests de résistance à la tension CA peuvent être effectués pour les SIG, les transformateurs, les commutateurs, les buses et les câbles de moins de 1000 kV s'ils sont équipés de réacteurs HV de résonance en série appropriés.

III. Composition du système

PD source d'alimentation à fréquence variable libre poussée-tirée et armoire d'observation et de commande,
transformateurs d'excitation libre PD,
Réacteur d'essai de compensation des pertes,
Instrument d'essai à décharge partielle
Diviseur de tension de couplage
Accessoires d'essai nécessaires

IV. Caractéristiques techniques

Circuit d'amplificateur de puissance linéaire conçu, sortie d'onde sinusoïdale entière, peu de distorsion d'onde.
La protection multiple comprend:protection contre les pannes de décharge, protection contre les réglages de surtension, protection contre les courts-circuits de sortie, protection contre le démarrage en position nulle, protection contre les boucles d'amplification du bras de pont,Tout type de travail de protection ci-dessus, la sortie de tension sera bloquée immédiatement l'alimentation en circuit principal sera coupée pour garantir la sécurité du personnel,objets testés et système d'essai.
La source de signal de l'appareil est produite à partir d'une puce dédiée, la stabilité de fréquence de sortie peut atteindre 0,0001 Hz.et la tension de sortie est contrôlée par une puce unique qui garantit le degré d'instabilité de la tension inférieure à 1%.
Avec fonction de réglage des paramètres d'essai tels que la tension et le temps d'essai, méthodes de commande automatique et manuelle.
Avec fonction de réglage automatique de la stabilisation de tension, sortie constante de tension lorsque la régulation de fréquence est réglée dans la plage de réglage.
Contrôlé optique, isolé complètement HV et des boucles de contrôle basse tension.
Ajustable en continu dans une plage de fréquence d'essai de 20 ∼ 400 Hz et avec fonction de recherche automatique de la fréquence de résonance.
Affichage LCD et souris rotatives contrôlées, interface homme-ordinateur conviviale, simple et pratique pour le fonctionnement et le dessin de fil.
La source d'alimentation à fréquence variable est protégée par un matériau magnétique à haute perméabilité capable de lutter contre les fortes perturbations du champ électrique et d'assurer la précision et la stabilité des mesures.
Ce dispositif peut être équipé d'un véhicule d'essai spécial et d'un conteneur

V. Données techniques générales:

1 Capacité de la source d'alimentation à fréquence variable: 3 kW~450 kW ((facultatif selon le modèle de système);

2 Voltage d'entrée nominale: 380 V à trois phases ± 10%, 50 Hz

3 Voltage de sortie nominal du système d'essai: Maximum jusqu'à 1200KV ((Des spécifications spéciales peuvent être faites sur commande)

4 Courant de sortie nominal du système d'essai: peut être réalisé sur commande

5 Fréquence d'essai de sortie: 20 à 400 Hz

6 Niveau PD lui-même: ≤ 5pC sous tension de sortie nominale

7 Forme d'onde de sortie: onde sinusoïdale standard, facteur de déviation de la forme d'onde ≤ 1%

8 Degré d'instabilité de la tension de sortie: ≤ 1,0%

9 Degré d'instabilité de la fréquence de sortie: ≤ 0,05%

10 Niveau sonore: ≤ 65 dB

11 Niveau d'isolation : Terrain terminal de sortie/entrée ≥ 3kV/CA/1min

12 Cycle de travail: ≥ 3 heures ((Des spécifications spéciales peuvent être faites sur commande)

13 Hausse de température admissible: Travail continu 3 heures avec charge nominale, pas plus de 70 K

Note:Des spécifications spéciales peuvent être réalisées sur commande
