Lieu d'origine: | Ningbo, Chine |
Nom de marque: | Ningbo Suntech Power |
Certification: | ISO9001 |
Numéro de modèle: | FKWJF 300 |
Quantité de commande min: | Une unité |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Exportation de boîtier en bois standard sans fumigation |
Délai de livraison: | 80 à 90 jours de travail |
Conditions de paiement: | L/C, T/T |
Capacité d'approvisionnement: | 5 séries / 3 mois |
Principe de l'essai: | Circuit de résonance à fréquence variable | Utilisation: | Test d'hypotension AC et test de résistance à la tension induite |
---|---|---|---|
Caractéristique: | Pas plus de 10%. | Application du projet: | Transformateur de puissance HV, SIG, sous-station de puissance |
Fréquence des essais: | 150 Hz à 200 Hz ou 20 à 300 Hz | Cycle de travail: | 90 minutes ou 180 minutes |
Exactitude d'essai: | Pas moins de 1,0% | Spécial pour: | Test ACLD sur place, analyse PD sur place |
Norme d'essai: | Pour les câbles XLPE, la norme IEC 60076-3-2013; la norme IEC 60060-1:2010; la norme IEC 60840:2011 | ||
Surligner: | Système d'essai par résonance AC libre PD,Système de test résistant à la tension par résonance CA |
Des systèmes de test de résonance CA gratuits, pas de tests de résistance à la tension induits par Corona
I. Description du produit:
Le test de résistance à la surtension induite (IVWT), également appelé test de résistance à la surtension induite, ACSD, ACLD, DVDF, est l'un des tests diélectriques les plus importants des transformateurs de puissance.L'IVWT est nécessaire pour les essais de routine et les essais d'acceptation dans l'installation d'un transformateur de puissance de 110 KV..

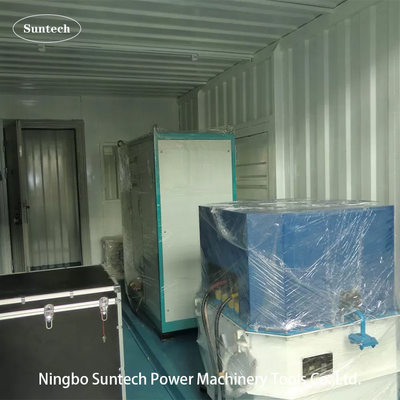

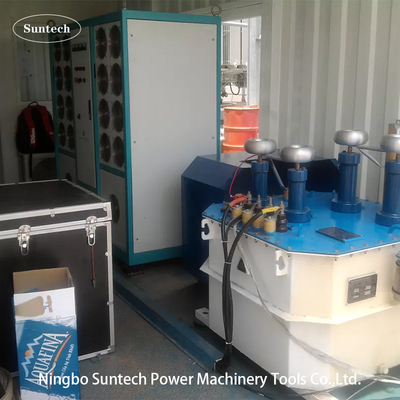

Le système de test de résonance connectée en série à puissance variable de fréquence de décharge non partielle FKWJF-300 est composé d'une puissance variable de fréquence de décharge non partielle, d'un transformateur step-upréacteur de compensation et diviseur de tension capacitifLes décharges partielles du transformateur, le système d'essai de résistance induite à la tension effectue l'essai par induction.Il a appliqué une tension sur le côté LV de l'objet d'essai et produit le courant d'excitation de grande en changeant la fréquence du circuit d'essai avec l'application du principe de résonance parallèleLe système de test de résonance connecté en série est composé d'une source d'alimentation à fréquence variable, d'un transformateur d'excitation, d'un réacteur HV et d'un diviseur de tension capacitif.Le condensateur et le réacteur de l'objet d'essai ont formé une connexion de résonance en sérieLe diviseur de tension est en connexion série avec l'objet d'essai et sert à mesurer la tension de résonance et à agir comme signal de protection contre les surtensions.
La sortie est couplée au circuit de résonance en série via un transformateur d'excitation pour fournir la puissance d'excitation.L'alimentation électrique de petite capacité est capable de remplir l'essai équivalent à 30 à 60 fois l'alimentation électriqueCela a largement résolu le problème de la faible capacité de puissance d'essai sur le site.
Les systèmes FKWJF de 300 kW peuvent fournir une seule phase+35KV /150Hz~200Hz courant alternatif pour tester les performances d'isolation des transformateurs de puissance jusqu'à 630 MVA/220 kV entre les tours des bobines, couche à couche, c'est-à-dire une isolation mineure,y compris l'isolation uniforme et non uniforme.
Ensemble avec l'analyseur PD à 2 ou 4 canaux et ses accessoires, le modèle FKWJF400KW peut également être utilisé pour le test de tension induite avec mesure de décharge partielle (IVPD).Diviseur HV et ses accessoires, il peut également effectuer des essais de résistance à la tension AC appliquée à travers le circuit résonant LC à 20 ~ 300 Hz.
II. Principales caractéristiques
III. Lignes directrices pour les essais
Note: la figure ci-dessus est un circuit de raccordement pour l'essai de tension de résistance induite et la détection de PD au transformateur de puissance
Au cours de l'essai PD et de l'essai de résistance à la tension inductive, le transformateur soumis à l'essai est similaire à un grand objet d'essai capacitif.Le courant réactif capacitif du transformateur est compensé par le courant inductif du réacteur compensateurL'alimentation à fréquence variable fournit à l'ensemble du système une perte active et une petite partie de perte réactive, et les deux pertes satisfont à la perte de non-charge du transformateur électrique à fréquence d'essai.Le diviseur de tension est installé au terminal de sortie HV du transformateur d'excitation. Mesurer la tension du côté LV (faible tension) du transformateur principal à l'aide d'un voltmètre de pointe et calculer la tension du côté HV selon le rapport de tension du transformateur principal.
Le condensateur d'accouplement est constitué de la capacité de bousculade du transformateur principal, qui sert de signal de décharge partielle au testeur de PD pour mesurer la valeur PD.
Note: la figure ci-dessus est un circuit de connexion pour une tension de résistance à courant alternatif appliquée avec principe de résonance LC.
IV. Principaux composants
Nom de l'article | Nom du produit | Type et spécifications | Quantité | Les commentaires |
1 | L'alimentation à fréquence variable libre PD | FKWJF-300 kW | 1 pièce | |
2 | Transformateur d'excitation libre PD | CQSB ((J) - 300 kVA | 1 pièce | |
3 | Réacteur de compensation libre PD | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. | 2 pièces | Pour l'essai induit |
4 | Diviseur de tension capacitive libre PD | TRF 50 kV/300 pF | 1 série | Pour l'échantillonnage de PD |

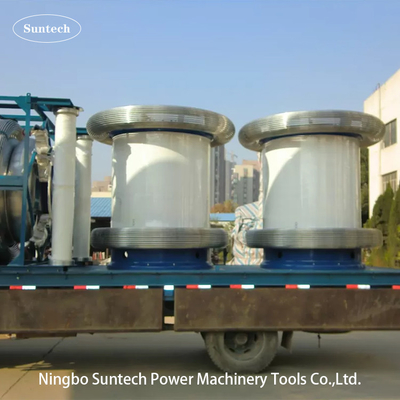

5 | Réacteur d'essai HV | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. | 2 pièces | Pour résister à la tension de résonance |
6 | Diviseur de tension de capacité HV | TRF-400kV à 2500pF | 1 série | Pour l'échantillonnage par résonance de tension |
7 | Ringe corona pour le test PD du transformateur principal | 220 KV | 3 pièces | Pour les essais de PD |
Remarque: le tableau ci-dessus est juste un exemple
V. Données techniques générales:
1Conditions de service
2. Spécification technique
VI.Accessories
VII. Autres modèles typiques
1 Modèle facultatif pour l'essai de tension de résistance induite
Modèle de système | Puissance de sortie | Application maximale |
Les capacités de production sont calculées en fonction de l'énergie utilisée. | 150 kW | Transformateur de puissance de 66 kV |
Le système de régulation de l'énergie doit être conforme à l'annexe II. | 200 kW | Transformateur de puissance de 110 kV |
FKWJF-300KW | 300 kW | Transformateur de puissance inférieure ou égale à 220 KV/630 MW |
FKWJF-400KW | 400 kW | Transformateur de puissance 220KV/supérieur à 630MW |
Des exigences particulières peuvent être faites par commande. |
