Équipement électrique de la série FKVF Système d'essai haute tension 5 kW - 400 kW Capacité facultative

Résonance à fréquence variable AC Résister à la tension Ensemble de test, Résonance à fréquence variable Unité de contrôle

I. Description du produit:

La source d' alimentation à fréquence variable de la série FKVF est l' unité de mesure et de contrôle principale et la machine hôte pour le test de résistance à tension résonante à fréquence variable.On l' appelle aussi convertisseur de fréquence variable..

La source d'alimentation à fréquence variable adopte un processeur de signal numérique ARM et FPGA avec commande de réception à haute vitesse de l'ordinateur distant, ce qui permet un contrôle de haut niveau de l'ensemble de la procédure d'essai.Processor de signal numérique FPGA avec calculs à grande vitesse en temps réel et modification de la forme d'onde de sortie, valeur de haute tension d'essai en temps réel et paramètres du circuit principal de la puissance du convertisseur, et paramètres d'essai de retour, état de fonctionnement à la partie supérieure de la machine, signaux de protection de l'échantillon en temps réel,une puissance de sortie de fermeture rapide et son générateur de forme d'onde.

II. Application et utilisation

• L'unité de mesure et de commande pour le circuit d'essai de résistance à tension résonnant à courant alternatif à fréquence variable.
• Remplacer l'ancienne console traditionnelle pour augmenter l'efficacité de l'essai haute tension et améliorer la surveillance et la protection lors de l'essai de résistance résonante.

III. Principales composantes de l'unité:

• Appareil hôte FKVF d'une source d'alimentation à fréquence variable
• Ordinateur télécommandé facultatif avec logiciel de test en anglais
• Boîte d'arrêt d'urgence extérieure à semelle facultative
• Groupe de câbles de connexion
• Facultatif Feux d'alarme extérieurs

IV. Principe d'essai (par exemple FKVF-300KW)

V. Paramètres techniques

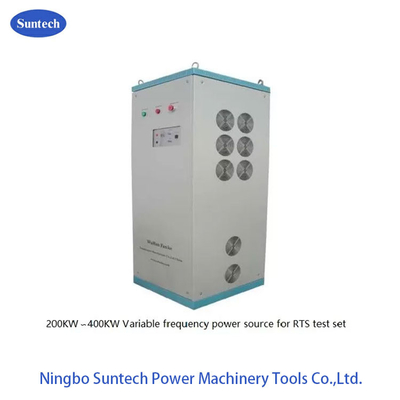

1.Capacité nominale: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150KW, 200KW, 250KW, 300KW,

350 kW, 400 kW, 500 kW en option

2Puissance d'entrée: supérieure à 20 kW Voltage 380V ± 10% trois phases;

sous 20 kW Voltage 220V±10% en phase unique;

3.Fréquence d'entrée de travail: 50 Hz/60 Hz

4Voltage de sortie: supérieur à 20 kW: 0-500V (entrée 380V) réglable en continu

moins de 20 kW: 0-250V ((entrée 220V) réglable en continu

5Courant de sortie nominal: déterminé par modèle

6.Forme d'onde de sortie: vague carrée

7.Période réglable de fréquence de sortie: 20 à 400 Hz

8.Résolution de fréquence de sortie: 0,03 Hz

9.Instabilité de la fréquence de sortie: inférieure à 1%

10.Valeur d'étape de fréquence de sortie: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Résolution de tension de sortie: 0,01 kV

12.Instabilité de la tension de sortie: inférieure à 1%

13.Valeur d'étape de tension de sortie: U/45000 pleine plage

14Temps de fonctionnement continu: 60 min, augmentation de température n'excède pas 45K

15Conditions de travail: température de -10 à 40°C.

16.Altitude: inférieure à < 1000 m

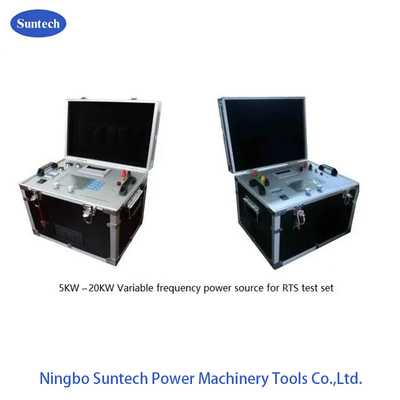

17.Poids: inférieur à < 20 kg ((5 ~ 20 kW);

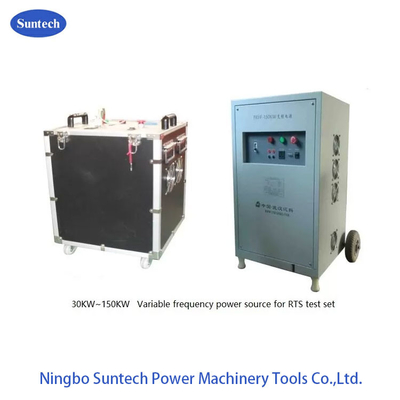

moins de 30 kg ((30 ~ 50 kW);

moins de 650 kg ((100 à 400 kW);

moins de 650 kg ((400 à 500 kW);

VI. Principales fonctions

• La forme d'onde est une onde carrée régulée par la tension de la largeur d'impulsion
• Surveiller en continu la tension pendant le processus de fonctionnement, lorsque la tension HV fluctue, ce qui est causé par une fluctuation de la tension de puissance et de la fréquence de puissance,le système va régler la tension à régler la tension automatiquement.
• La fréquence de balayage automatique, recherche de point de résonance.La durée maximale de la numérisation est de 2 minutes (numérisation à pleine fréquence).La résolution de fréquence est de 0,03 Hz.
• Test automatique. Vous pouvez définir le programme de test, le programme de test peut être divisé en 5 segments.
• Lorsque dans le test automatique, vous pouvez changer en mode contrôle manuel à tout moment pour régler manuellement la fréquence et la tension
• Réguler automatiquement la tension à la tension d'objet lorsque la tension fluctue normalement, avertir en cas de fluctuation anormale.Les utilisateurs peuvent opérer pour des situations d'essai pratiques.
• Rendu en temps réel de la courbe U-t (courbe tension-temps) lors de la régulation de la tension et de la résistance.
• Affichage en temps réel de l'état de test. Vous pouvez effectuer l'opération correspondante en fonction de l'état de test
• Fonction de protection et d'avertissement puissante: protection contre les surtensions, protection contre les surtensions et protection contre les surtensions, protection contre les surtensions,Indication de protection simultanée logiciel/matériel. Assurez-vous que le dossier de rapport de sécurité et le formulaire pour la vérification
• Enregistrer les données d'essai et le formulaire de rapport de test automatiquement, vous pouvez imprimer le rapport de test dans le temps et aussi vous pouvez enregistrer le rapport et imprimer à d'autres endroits.
• Fonction d'enquête de données, selon vos conditions, pour enquêter sur les données des tests passés.
