Aperçu Produits Équipement d'essai de câbles haute tension

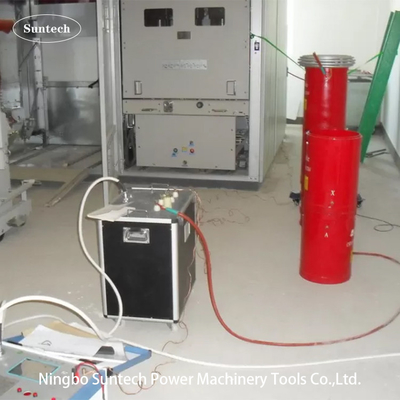

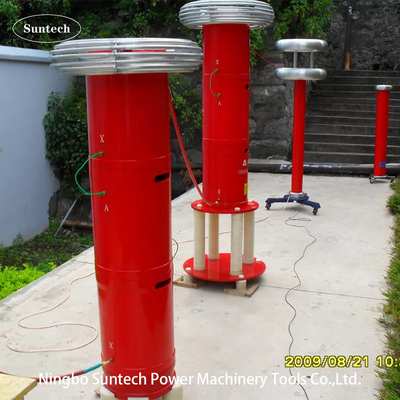

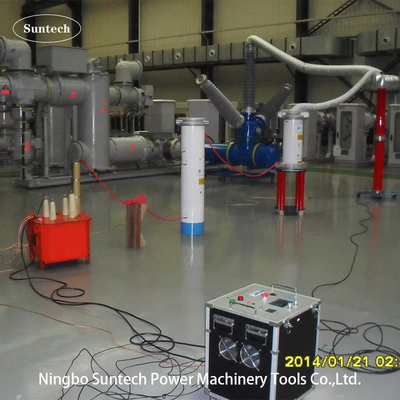

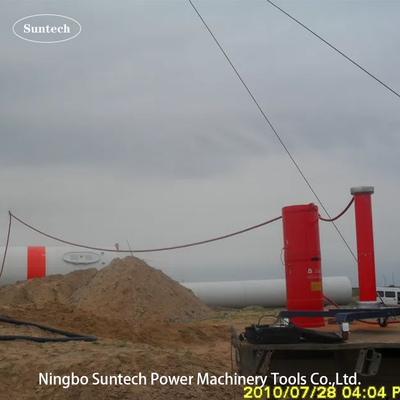

Système de test résonant CA portable pour le test GIS 132KV avec un cycle de travail de 60 minutes

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Pour les appareils de traitement des gaz, la valeur de l'énergie utilisée doit être égale ou supérie

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	25 à 45 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	10 unités/2 mois

Contact

Description de produit détaillée

Principe de l'essai:	Circuit de résonance à fréquence variable	Utilisation:	Test de résistance à la tension sous 275KV
Capacité maximale:	275kVA	Max. Voltage:	275 KV
Caractéristique de conception:	Type portable, plus léger en pièce unique, spécialement conçu pour l'installation et les essais sur	Composant:	Source d'alimentation V/F, transformateur d'excitation, réacteur d'essai modulaire plus léger et div
Fréquence des essais:	30-300Hz	Cycle de travail:	60 minutes
Exactitude d'essai:	Pas moins de 1,5%	Forme d'onde de sortie:	Bonne vague sinusoïdale
Spécial pour:	Test sur place pour les SIG de 132 KV et les câbles à tension moyenne	Comment utiliser le réacteur:	En série ou parallèlement
Norme d'essai:	La norme IEC 60060-1:2010;la norme IEC 62271-203:2011 pour les SIG, la norme IEC 60840:2011 pour les
Surligner:	Système d'essai de résonance à haute tension portable , Système d'essai de résonance CA GIS , Système de test de résonance CA de 132 KV

Ensemble de test de résistance à la tension résistant à la fréquence variable portable, pour le test GIS 132KV

I. Application:

Ce modèle d'ensemble d'essai CHX-275KVA/275KV est conçu pour une tension de 132KV et inférieure à la classe SIGclimatisation sur siterésister à l'essai de tension avec une technologie de circuit résonant à fréquence variable; la tension d'essai maximale n'excède pas 275 KV; fréquence d'essai: 30 à 300 Hz; cycle de travail n'excède pas 60 minutes.

Grâce au réacteur de test modulaire est utilisé en parallèle, le modèle de jeu de testPour les appareils de traitement des gaz, la valeur de l'énergie utilisée doit être égale ou supérieure à:On peut également effectuer le test AC hypot suivant:

Pas plus de 55 KV et 5 A pour les câbles XLPE de moyenne tension, mais pas plus de 45 KV ou moins.
No plus de 110 KV et 2 A pour les câbles XLPE de moyenne tension, à partir de 66 KV et en dessous de la classe.
No plus de 275 KV et 1 A pour les SIG à tension moyenne, de 132 KV à 170 KV et inférieurs à la classe.
Pas plus de 55 KV et 5 A pour moteur ou générateur de puissance dans un rayon de 45 à 55 Hz
Commutateur à tension moyenne et transformateur de puissance,C'est un niveau de 132KV ou moins.

Jusqu' à présent, ces ensembles de tests portables ont été conçus pour former de nombreuxmodèle sérialisé différenten fonction de la tension moyenne différente, résister à des essais par des réacteurs d'essai en série ou en connexion parallèle et au nombre de configurations dans chaque ensemble,Le modèle similaire peut voir un autre modèle typique à la clause suivante.

2. Principaux composants:

NT: préférence	Nom des composants	Type et spécifications	Je suis désolée.	Chaque poids	Chaque dimension
1	Puissance à fréquence variable	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.	1 pièce	20 kg	440360360 mm
2	Transformateur d'excitation	Les capacités de chauffage sont calculées en fonction de l'intensité de chauffage.	1 pièce	50 kg	520350550 mm
3	Réacteur d'essai à résonance HV	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.	5 pièces	60 kg	D480*H520 mm
4	Diviseur de capacité	TRF-300kV/1000pF	1 jeu	35 kg	D170*H1850 mm
5	Accessoires spéciaux pour les essais		1 jeu

Nom de l'organisme:1Le condensateur de charge peut être optionnel lors des essais du moteur de puissance, du générateur et du transformateur de puissance sous 45 à 65 Hz.

2Le réacteur d'essai peut être fabriqué pour être de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV pour chaque pièce en fonction de la portée de l'objet testé ou des besoins du client.

III. Principe du test:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 0

VF: source d'alimentation à fréquence variable T: transformateur d'excitation
L: Réacteur d'essai Cx: Équipement testé MOA1: Arretteur de foudre
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension))

V. Diagramme schématique de câblage de test (par exemple):
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 1

V. Données techniques générales:

Mode d'essai du système: résonance en série à fréquence variable
Modèle de système: FKTF-275KVA/275KV
Énergie d'entrée: 380 ± 10% ((trois phases),50 Hz/60 Hz
Paramètre d'inductivité nominale: 55KVA/55KV/1A/200H/chacun
Nombre de réacteurs d'essai HV: 5 pièces
Capacité de sortie nominale: 275 kVA
Voltage de sortie nominale: 275KV
Voltage maximal d'essai: pas plus de 275 KV
Courant de sortie nominal: 1A/pièce unique ou en série;5A en parallèle
Plage de fréquences de réglage: 30 Hz à 300 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale
THD de la forme d'onde de sortie: ≤ 1%
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de travail: 60 min en dessous de la condition de fonctionnement actuelle nominale;
Facteur de qualité de l'ensemble d'essai lui-même: Q≥30 ((à F=30HZ);
L'augmentation de température est inférieure à 65 K en 60 minutes de courant de travail nominal.
Niveau sonore: pas plus de 70B
Structure du réacteur: type sec, type cylindre en tube époxy;

VI. Panneau principal du logiciel de mesure et de commande:
Portable AC Resonant Test System For 132KV GIS Test With 60 Mints Duty Cycle 2
Remarque: il s'agit du panneau logiciel avant le test de démarrage pour le réglage des paramètres

VII.Liste d'emballage des boîtes de livraison en bois

Le numéro de l'affaire	Nom des marchandises emballées	Modèle et spécifications.	Quantité de marchandises dans le boîtier en bois	Dimension du boîtier en bois (cm)	Poids brut des affaires	Numéro du dossier	Nom de l'entreprise
6 à 1	Source d'alimentation VF	FKVF-20 kW	1 pièce	554760	45 kg	1
6 à 2	Transformateur d'excitation	Les capacités de chauffage sont calculées en fonction de l'intensité de chauffage.	1 pièce	675187	110 kg	1
6 à 3	Réacteurs HV	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.	5 pièces	1419882	619 kg	1	Un emballage
6 à 3	Boîte à accessoires	Y compris les câbles d'essai et le manuel	1 jeu	1419882	619 kg	1	Un emballage
6 à 4	Diviseur de tension	TRF-300kV à 1000pF	1 pièce	1785751	80 kg	1
6 à 5	Une couronne pour le diviseur, le réacteur.		1 jeu	909094	56 kg	1	Un emballage
6 à 5	Base de support pour le diviseur		1 pièce	909094	56 kg	1	Un emballage
6 à 6	Base d'isolation de support pour réacteur	28KV, 165KV chacun	2 pièces	6363123	52 kilos	1
				Nombre total	962kg	6 boîtier en bois

VIII.Accessories

Boîte d'accessoires pour les accessoires de rangement
câbles d'entrée de source d'alimentation
câbles de sortie de source d'alimentation
Les câbles de sortie des transformateurs à excitation
Les câbles de mise à la terre du système
Les câbles parallèles du réacteur
Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
Base de support isolante
anneau corona pour le test de 275 KV
Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

IX. Autre modèle facultatif

1. Pour les essais sur place du SIG

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 45 Hz)
Le système d'aiguillage doit être équipé d'un système de freinage.	27 KV*5	1A	135 KVA	Pour 72,5 KV et inférieurs à SIG
Le système d'aiguillage doit être équipé d'un système de chauffage à vide.	27 KV*5	1A	135 KVA	Pour 72,5 KV et inférieurs à SIG
Le système d'aérodrome doit être équipé d'un système d'aérodrome.	27 KV*8	1A	216 KVA	Pour 123 KV et inférieur à SIG
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type V.	27 KV*10	1A	270 KVA	Pour 145 KV et inférieur à SIG
Pour les appareils de traitement des gaz, la valeur de l'énergie utilisée doit être égale ou supérieure à:	275 KV	2A	275 KVA	Pour 170 KV et moins que SIG
Des exigences particulières peuvent être faites par commande.

2. Pour les essais sur site du câble XLPE de 45 KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application maximale
Le numéro de série CHX-108	54 KV	2A	108 KVA	Le câble de 45 kV≤1km
Le numéro CHX-216/54	54 KV	4A	216 KVA	Le câble de 45 kV≤ 2 km
Le numéro de série CHX-324/54	54 KV	6A	324 KVA	Le câble de 45 kV≤3km
Le numéro CHX-432/54	54 KV	8A	432 KVA	Le câble de 45 kV≤ 4 km
Le numéro CHX-540/54	54 KV	10A	540 KVA	Le câble de 45 kV≤ 5 km
Le numéro d'immatriculation du véhicule	54 KV	20A	Ventilateur	Le câble de 45 kV≤10 km
Des exigences particulières peuvent être faites par commande.

3Pour l'essai sur site du câble XLPE de 66 KV

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application maximale
Le numéro de série CHX-160/80	80 KV	2A	160 KVA	Le câble de 66 kV≤0,5 km
Le numéro de série CHX-320/80	80 KV	4A	320 KVA	Le câble de 66 kV≤1km
Le numéro de série CHX-640/80	80 KV	8A	640 KVA	Le câble de 66 kV≤2km
Le numéro CHX-960/80	80 KV	12A	960 KVA	Le câble de 66 kV≤3km
Le numéro de série est le CHX-1280/80	80 KV	16A	1280 KVA	Le câble de 66 kV≤4 km
Pour les appareils à commande numérique	80 KV	20A	Unité d'alimentation	Le câble de 66 kV≤ 5 km
Le numéro de série est le CHX-3200/80	80 KV	40A	3200 KVA	Le câble de 66 kV≤10 km
Le numéro de série est le CHX-9600/80	80 KV	120A	9600 KVA	Le câble de 66 kV≤ 20 km
Des exigences particulières peuvent être faites par commande.
