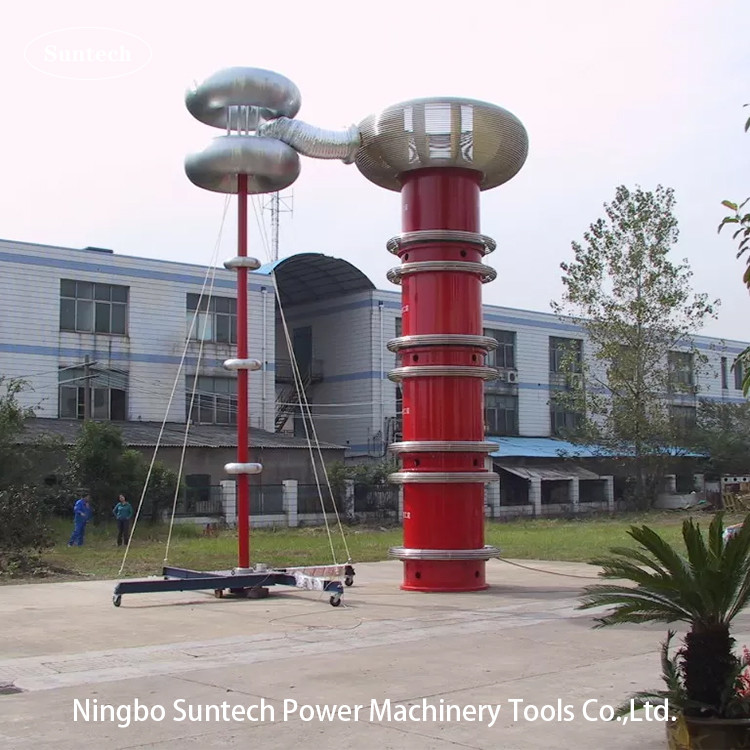

Ensemble de test de résonance de la série 900 kV 4500 kVA avec grand écran

Tableau des rapports d'utilisation de l'équipement pendant l'essai

2Paramètres techniques principaux de l'équipement
Indicateurs techniques du système
Puissance d'entrée de travail nominale: 380 V±10% (triphasé); 50 Hz
Puissance nominale de sortie d'alimentation à fréquence variable: 400 kW
Capacité de sortie nominale: 4500 kVA
Voltage de sortie nominal: 900 kV
Numéro de phase de sortie: phase unique
Plage réglable en fréquence: 20 Hz ∼ 400 Hz, lorsque la fréquence est réglée dans la plage définie, la tension est de sortie constante
Résolution de fréquence de sortie: 0,01 Hz
Instabilité de fréquence de sortie: ≤ 0,05%
La forme d'onde de la tension de sortie est une onde sinusoïdale: taux de distorsion de la forme d'onde ≤ 1,0%
Durée de fonctionnement: 60 min de fonctionnement continu sous capacité nominale
Niveau d'isolation: résister à la tension pendant 1 min sous 1,1 fois la tension nominale
Facteur de qualité: Q>60 (f=30 Hz)
Capacité d'alimentation électrique à fréquence variable: 400 kW (amplificateur linéaire push-pull)

3Les principales fonctions du système:
1) L'alimentation à fréquence variable adopte un circuit d'amplificateur de puissance linéaire qui a une sortie d'onde sinusoïdale parfaite et une faible distorsion de la forme d'onde
2) Avec fonction de réglage automatique de stabilisation de tension
3) Sécurisé et fiable. Une variété de protections sont intégrées dans ce dispositif, y compris: protection contre les pannes de décharge, surtension, protection contre les surtensions, protection contre le court-circuit de sortie,protection de démarrage à zéro, protection du circuit d'amplification du bras de pont, protection de la courbe de puissance, etc.le dispositif bloque immédiatement la sortie de tension d'essai et coupe l'alimentation du circuit principal afin d'assurer la sécurité du personnel d'essai;, le produit testé et le système d'essai
4) Le signal de mesure haute tension est transmis par fibre optique pour isoler complètement les circuits haute tension et basse tension
5) Deux modes de commande: automatique/manuel
6) L'affichage en cristaux liquides à 320*240 points et les souris rotatives multiples offrent une interface homme-machine conviviale, un fonctionnement et un câblage faciles et rapides, et vraiment "il suffit de le regarder"
7) Affichage synchrone de tension, de courant et de fréquence
8) La fréquence de sortie est réglable en continu dans la plage 20-300 Hz
9) La tension de sortie est réglable en continu dans la plage de 0~350V
10) Avec fonction d'essai de résistance à la tension par résonance
11) Avec la fonction de recherche automatique de fréquence de résonance, plusieurs bandes de fréquence de balayage automatique de fréquence peuvent être réglées

4Fonction d'affichage du système:
1) Avec un grand écran, il peut indiquer: tension de sortie, courant de sortie, fréquence, température ambiante, température de l'air de sortie, forme d'onde de tension de sortie d'alimentation à fréquence variable,date et heure, temps de compte à rebours, informations sur les défauts, etc.;
2) Il a pour fonction de régler les paramètres d'essai tels que la tension et le temps d'essai;

5Autres caractéristiques du produit:
1) L'équipement rempli d'huile du dispositif ne laisse pas s'échapper d'huile.
2) Toutes les coques métalliques du dispositif sont résistantes à la rouille et au traitement anti-corrosion, et le revêtement est uniforme et beau.
3) L'appareil peut être stocké, assemblé et démonté à l'intérieur et à l'extérieur; la fonction de protection est complète.de l'appareil sont à 1.1 fois la tension nominale, et si l'échantillon latéral à haute tension s'éclaire au sol pendant l'essai,il ne causera pas de blessures corporelles et l'équipement d'essai ne causera pas de contraintes mécaniques et thermiques nocivesLes performances électriques sont endommagées ou endommagées.
4) Chaque partie de l'équipement est munie d'une plaque d'immatriculation conforme à la norme nationale, les mots et symboles sont clairs et durables,et la plaque d'immatriculation est clairement visible lorsque l'équipement est en fonctionnement normal.
