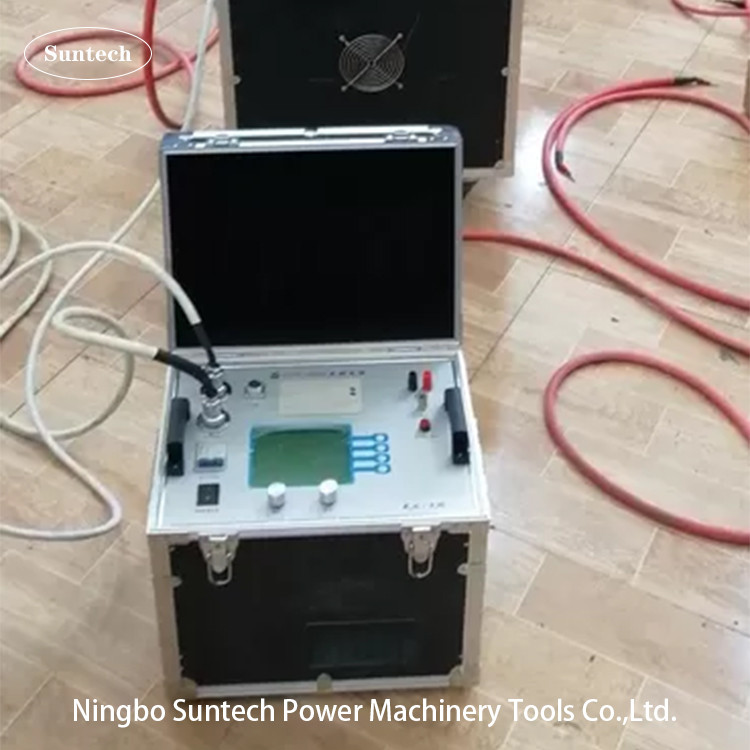

Système d'essai résonant de la série 380V 400kVA

Appareil d'essai de résonance en série

1Le sujet.
1Le câble de 10 kV/300 mm2 de 3 km de courant alternatif résiste à l'essai de tension, la capacité ≤ 1,1265 uF, fréquence d'essai 30-300 Hz, tension d'essai 22 kV, temps d'essai 15 min.
2. Le transformateur principal à courant alternatif résiste à l'essai de tension de 10 kV/2500 kVA, capacité ≤ 0,01 uF, fréquence d'essai 45-65 Hz, tension d'essai n'excédant pas 28 kV, temps d'essai 1min.
3. AC résister à l'essai de tension d'un commutateur de 10 kV, une barre de bus et d'autres équipements de sous-station, la fréquence d'essai est de 30 à 300 Hz, la tension d'essai ne dépasse pas 42 kV et le temps d'essai est de 1min.
4. 35 kV/300 mm2 câble 2 km AC résister à l'essai de tension, capacité ≤ 0,361 uF, fréquence d'essai 30-300 Hz, tension d'essai 52 kV, temps d'essai 60 min.
5. Le transformateur principal de courant alternatif résiste à l'essai de tension de 35 kV/6300 kVA, capacité ≤ 0,01 uF, fréquence d'essai 45-65 Hz, tension d'essai 68 kV, temps d'essai 1min.
6. AC résister à l'essai de tension de 35kV commutateur, disjoncteur et autres équipements de sous-station, la fréquence d'essai est de 30-300Hz, la tension d'essai ne dépasse pas 95kV, et le temps d'essai est de 1min.

7.220 kV disjoncteur AC résister à l'essai de tension, fréquence d'essai 30-300 Hz, tension d'essai 368 kV, temps d'essai 1min.

2Les principaux paramètres techniques et fonctions du système
1. Capacité nominale: 400 kVA;
2Voltage nominal: 27 kV; 50 kV; 400 kV;
3. courant nominal: 2A;
4. Permettre un temps de travail continu: 60 min sous courant nominal;
5Le facteur de qualité de l'appareil lui-même: Q≥30 (lorsque f=45 Hz);
6. précision de mesure du système: valeur effective 1.0;
7Puissance d'entrée: 50 Hz; 380 V à trois phases
8Fréquence de fonctionnement de l'alimentation à fréquence variable: 40 à 300 Hz;
9Résolution de fréquence: 0,1 Hz;
10. instabilité de fréquence: ≤ 0,1%;
11. il est doté d'une protection contre les surtensions, les surtensions et les flashovers pour le produit testé;
12Température ambiante: -150 °C -40 °C, humidité relative: ≤ 90% RH, altitude ≤ 2000 mètres.

3- Sélection et détermination des paramètres du système
Le réacteur à section unique est de 54kVA/27kV/2A/50H, un total de quatre sections de vérification:
1) Pour un câble de 10kV/300mm2/3km, la capacité est de 1,1265μF, la tension d'essai est de 22KV et quatre réacteurs sont utilisés en parallèle.
Fréquence d'essai: f=1/2π√LC=42,41 Hz
courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3 = 6,6A
2) Le transformateur principal AC de 10 kV/2500 kVA résiste à l'essai de tension, la capacité n'excède pas 0,01 μF, la tension d'essai est de 28 kV, le réacteur est relié en série avec deux sections,l'inductivité est de 113H, alors:
Fréquence d'essai: f=1/2π√LC=149,72 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) épreuve de résistance à la tension du commutateur de 10 kV, de la barre de bus et d'autres équipements de sous-station, la fréquence d'essai est de 30 à 300 Hz, la capacité n'excède pas 0,015 μF, la tension d'essai n'excède pas 42 kV,le réacteur adopte une connexion en deux séries, l'inductivité est de 113H, alors:
Fréquence d'essai: f=1/2π√LC=122,25 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Pour le câble 35kV/300mm2/2km, la capacité est de 0,361μF, la tension d'essai est de 52KV, et deux réacteurs sont utilisés en série et deux parallèles.Alors...:
Fréquence d'essai: f=1/2π√LC=35,24 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) Le transformateur principal à courant alternatif de 35 kV/6300 kVA résiste à l'essai de tension, la capacité n'excède pas 0,01 μF, la tension d'essai est de 68 kV,le réacteur est connecté en série avec quatre sections et l'inductivité est de 240H, alors:
Fréquence d'essai: f=1/2π√LC=83,88 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) commutateur de 35 kV, disjoncteur, etc. AC résister à l'essai de tension, la tension d'essai est de 95 kV, le réacteur est connecté en série avec quatre sections et l'inductivité est de 240H, puis:
Fréquence d'essai: f=1/2π√LC=83,88 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) Le courant alternatif résiste à l'essai de tension des interrupteurs 220 kV, des disjoncteurs, etc., la capacité ne dépasse pas 5000 pF, la tension d'essai est de 368 kV, le réacteur est de 50 kVA/50 kV/100H huit séries en série,l'inductivité est de 960H, alors:
Fréquence d'essai: f=1/2π√LC=72,64 Hz
Le courant d'essai: I=ωCXU test=2πfCXU test=2×3,14×72,64×0,005×368×10-3=0,84A
