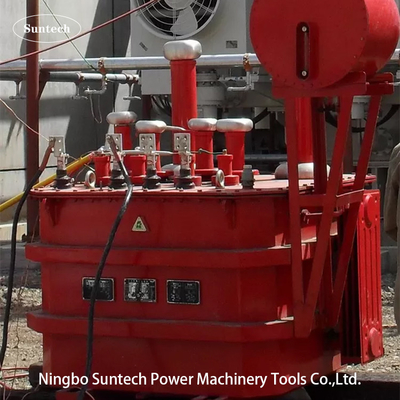

Système d'essai de résonance de série de réglage de l'inductance de type 2100kVA

Appareil d'essai de résonance en série réglant l'inductivité

1Le sujet.
Pour la centrale hydroélectrique de Suwa de 300 MW, la tension nominale extrême est de 18 kV, la capacité de la terre ne dépasse pas 2,58 μF, le test de tension AC résiste, la tension d'essai est de 50 kV,et le temps de tension de résistance est de 5 min.

2. Capacité du système
Pour la centrale hydroélectrique de Suwa de 300 MW, la tension nominale extrême est de 18 kV, la capacité de la terre ne dépasse pas 2,58 μF, le test de tension AC résiste, la tension d'essai est de 50 kV,et le temps de tension de résistance est de 5 min. alors:
Au cours de l'essai, le courant latéral de haute tension est I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; le courant nominal du système est réglé à 42A et la tension nominale est réglée à 50kV, laissant une certaine marge.
La conception de la spécification globale est de 2100 kVA/50 kV, dont le réacteur réglable est de 800 kVA/50 kV (16A); un réacteur fixe, avec deux paramètres de 650 kVA/50 kV/13H;il peut répondre aux exigences de tension de résistance de la 0 ′ 2Produit d'essai de 0,58 μF.
En résumé: 2100 kVA/50 kV peuvent répondre aux exigences de tension de 2,54 μF du produit d'essai

3Les principaux paramètres techniques et fonctions du système
1. Capacité nominale: 2100 kVA;
2. tension nominale: 50 kV;
3. courant nominal: 42A;
4Fréquence de fonctionnement: fréquence de puissance 50 Hz;
5Le taux de distorsion de la forme d'onde de la tension de sortie: ≤ 1%;
6Temps de travail continu autorisé: 5 min sous charge nominale, surtension 1,1 fois pendant 1 minute;
7. La hausse de température après un fonctionnement continu pendant 5 minutes sous charge nominale est ≤ 65K;
8Le facteur de qualité du dispositif lui-même: Q≥30;
9. Précision de mesure de haute pression: valeur effective 1.5;
10Puissance d'entrée: tension triphasée de 380 V, fréquence 50 Hz;
11. le produit d'essai a des fonctions de protection contre les surtensions, les surtensions et les surtensions;
12Température ambiante: -250°C à 450°C, humidité relative: ≤ 90% RH, altitude ≤ 3200 mètres.

4Introduction au principe de résonance en série
Le système d'essai de résonance en série est un dispositif utilisé pour effectuer des tests de résistance à la tension CA sur divers produits d'essai capacitifs.Il se caractérise par une réduction importante de la capacité de la puissance d'entrée requise pour l'essai, réduisant le volume et le poids de l'équipement d'essai, ce qui facilite la mise en œuvre de l'essai sur le terrain;et réduire considérablement les coûts de main-d'œuvre et de matériaux de l'équipement d'essai et de l'entrée requise pour l'essai.
Fanke est engagée dans le développement et la production d'équipements d'essai haute tension depuis plus de 20 ans, et le système de résonance est le produit phare de Fanke.Des centaines de systèmes de résonance produits par Fanke ont été utilisés avec succès dans divers domaines des systèmes d'énergie au pays et à l'étranger.
Le système de résonance en série est divisé en résonance d'inductivité réglée et en résonance de modulation de fréquence.Le type d'inductivité réglée fait résonner le circuit d'essai en réglant l'inductivité, tandis que le type de modulation de fréquence fait résonner le circuit d'essai en ajustant la fréquence d'essai. Mais le résultat est le même, c'est-à-dire que la sortie de grande capacité requise par le produit d'essai peut être obtenue en introduisant une alimentation de petite capacité.Le schéma principal de résonance est illustré à la figure
