Équipement d'essai de tension résistant à la fréquence de puissance de 12 kVA pour les essais électriques

Équipement d'essai de tension résistant à la fréquence de puissance

1Principales caractéristiques
La série de transformateurs de test haute tension CQSB présente les caractéristiques de petite taille, de poids léger et de grande polyvalence.Outre les équipements largement utilisés dans diverses grandes et petites chambres d'essai haute tension (stations)La console d'essai constitue ensemble un dispositif d'essai complet de résistance à la tension.

2. champ d'application
Effectuer un test de résistance à la tension de courant alternatif pour les équipements de fonctionnement du système électrique, un test de performance d'isolation pour les outils d'isolation et répondre aux exigences du test de résistance à la tension de fréquence de puissance de 60 kV.Cet ensemble d'équipement est principalement utilisé pour 10kV commutateur résister à l'essai de tensionTest de la tension de référence AC de l'arrêteur de foudre et du transformateur du réseau de distribution rural, etc.

3. Conditions d' utilisation
1) Altitude: ≤ 1000 m
2) Température ambiante: -20°C+50°C
3) Humidité relative de l'air: ≤ 80%, pas de condensation
4) Résistance aux tremblements de terre: ≤ 8
5) Accélération horizontale au sol 3,0 m/s2, accélération verticale au sol 1,5 m/s2
6) La forme d'onde de la tension d'alimentation est une onde sinusoïdale réelle et le taux de distorsion de la forme d'onde est inférieur à 3%
7) Mettre en place un point de mise à la terre fiable, résistance de mise à la terre < 0,5Ω
8) Lieu d'installation: intérieur et extérieur

4. respecter les normes techniques
Standard d'essai GB 50150-2016 pour l'installation d'équipements électriques
Le présent règlement est obligatoire dans tous les États membres.
Partie de la norme GB 26861-2011 Règles de travail de sécurité de l'énergie électrique pour les laboratoires à haute tension
DL 5009.3-2013 Règles de sécurité du travail pour la construction de centrales électriques Partie 3: sous-station
Transformateur d'essai JB/T9641
Réacteur GB10229
Le système de régulation de l'électricité est un système de régulation de l'électricité.
GB/T.311.1 Isolement et coordination des équipements de transmission et de transformation de l'énergie haute tension
GB/T16927.1 Technologie d'essai à haute tension Partie une Exigences générales d'essai
GB/T16927.2 Technologie d'essai de haute tension Partie 2 Système de mesure
GB7328 Mesure du niveau sonore des transformateurs et des réacteurs
Guide d'essai du transformateur de puissance GB/T509
Le niveau de protection de l'enceinte GB4208
GB/T191 Marque graphique d'emballage, de stockage et de transport
DL/T 848.2 Conditions techniques générales pour les équipements d'essai haute tension Partie 2: Équipement d'essai haute tension à fréquence de puissance
GB5273 Terminals pour transformateurs, appareils électriques à haute tension et boîtiers
GB/T11920 Conditions techniques générales pour les dispositifs de commande centralisée des pièces électriques des centrales électriques
Technologie d'essai à haute tension IEC60-1
DL/T 846.1 Exigences techniques générales relatives aux équipements d'essai haute tension Partie 1: Système de mesure du diviseur haute tension

5- La composition de l'ensemble des équipements

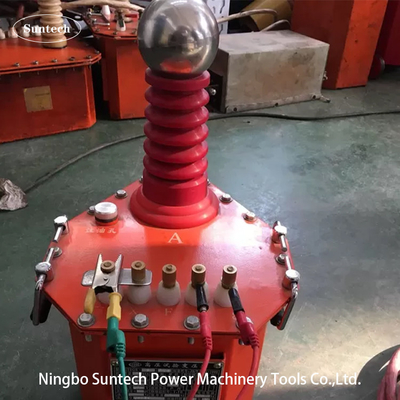

1) Transformateur d'essai à courant alternatif gonflable CQSB ((J)-12kVA/60kV/0,2kV 1 jeu
2) 1 console (y compris régulateur de tension) TC-12kVA/0,22kV
3) Résistance de limitation du courant de protection BHR- 0.2A/0.6kΩ 1 pc

6. Paramètres techniques généraux
1) Capacité nominale: 12 kVA;
2) alimentation en courant de travail: 220 V;
3) Fréquence de travail: 50 Hz;
4) Voltage de sortie nominale: 60 kV (CA);
5) courant de sortie nominal: 0,2 A
6) Niveau d'isolation: maintenir pendant 10 minutes sous tension de 1,1 fois la tension nominale, toutes les pièces sont normales;
7) Forme d'onde: vague sinus
8) Déformation de la forme d'onde: < 3%
9) Durée de fonctionnement: 5 min de travail continu sous capacité nominale;
10) Hausse de température: la hausse de température de chaque composant dans des conditions de fonctionnement nominales est ≤ 65 K;
11) Stabilité à haute tension, petites fluctuations aléatoires, ≤ 1% lorsque la tension d'alimentation change de ± 10%
12) Le transformateur d'essai et la console sont des structures séparées
13) Durée de vie des équipements: plus de 10 ans;
