Tour galvanisée en acier de Guyed pour la télécommunication avec les parenthèses et le paratonnerre
Le groupe de puissance de Suntech est un de la plus grande fourniture, ingénierie et les sociétés de adjudication de groupe dans la société et l'usine de branche de groupe de China.Our se sont déjà engagées dans le domaine du courant électrique plus de 26 ans.
Tour unipolaire
La tour simple de tube a également appelé la tour unipolaire, est un type utilisé généralement, avec le bel aspect,
couvrant une petite aire de 9 à 18 mètres carrés, rentable, et est adopté à la majorité de
construction. Corps de tour adopter une section plus raisonnable, qui est reliée par de haute résistance
boulon. Il a les caractéristiques de l'installation facile et peut s'adapter à un grand choix de site compliqué de champ.

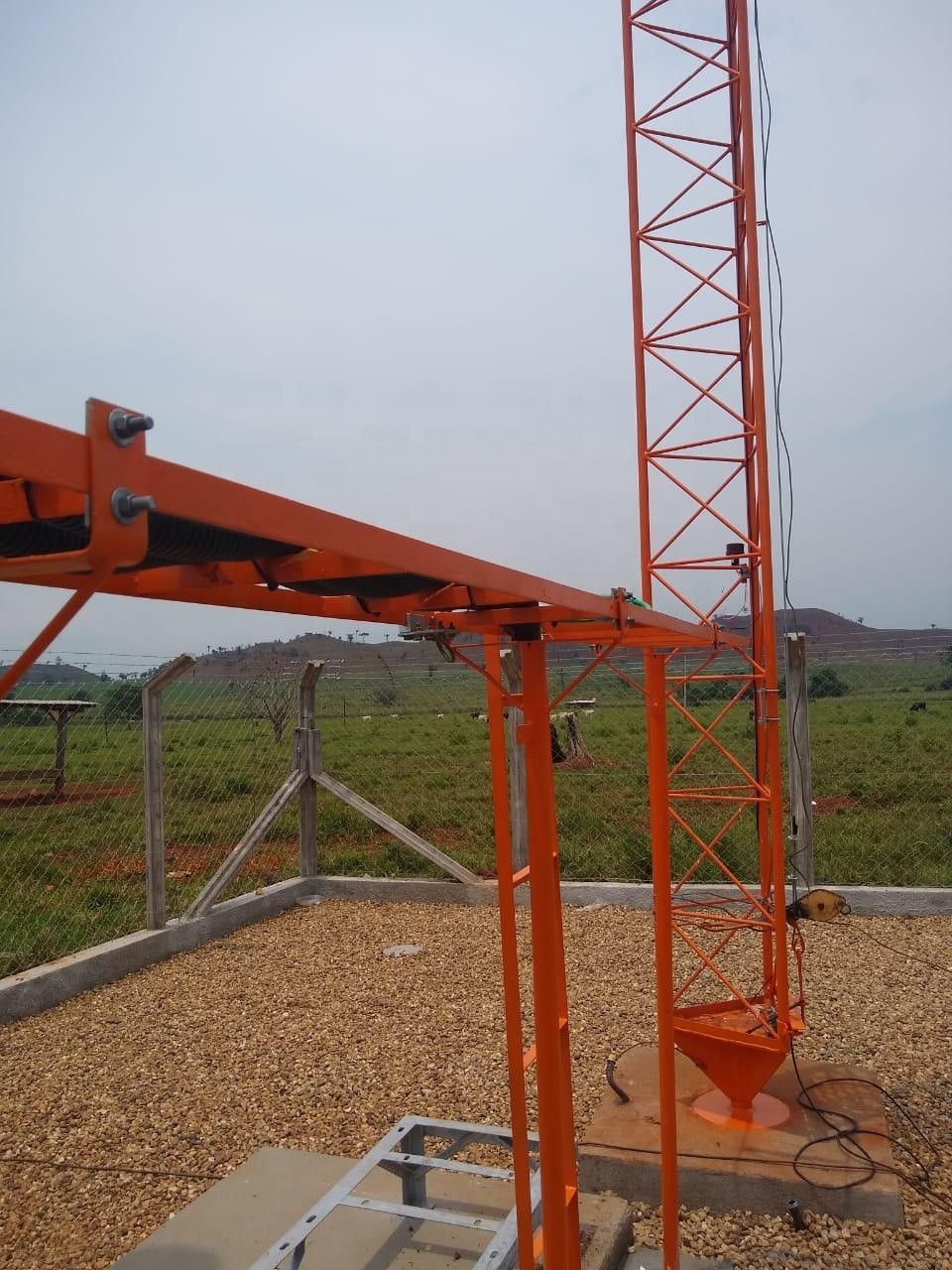

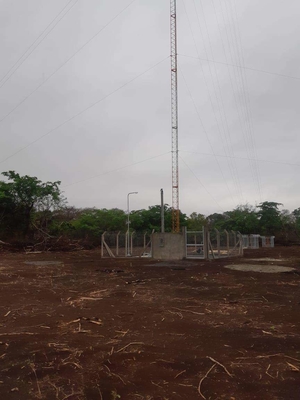

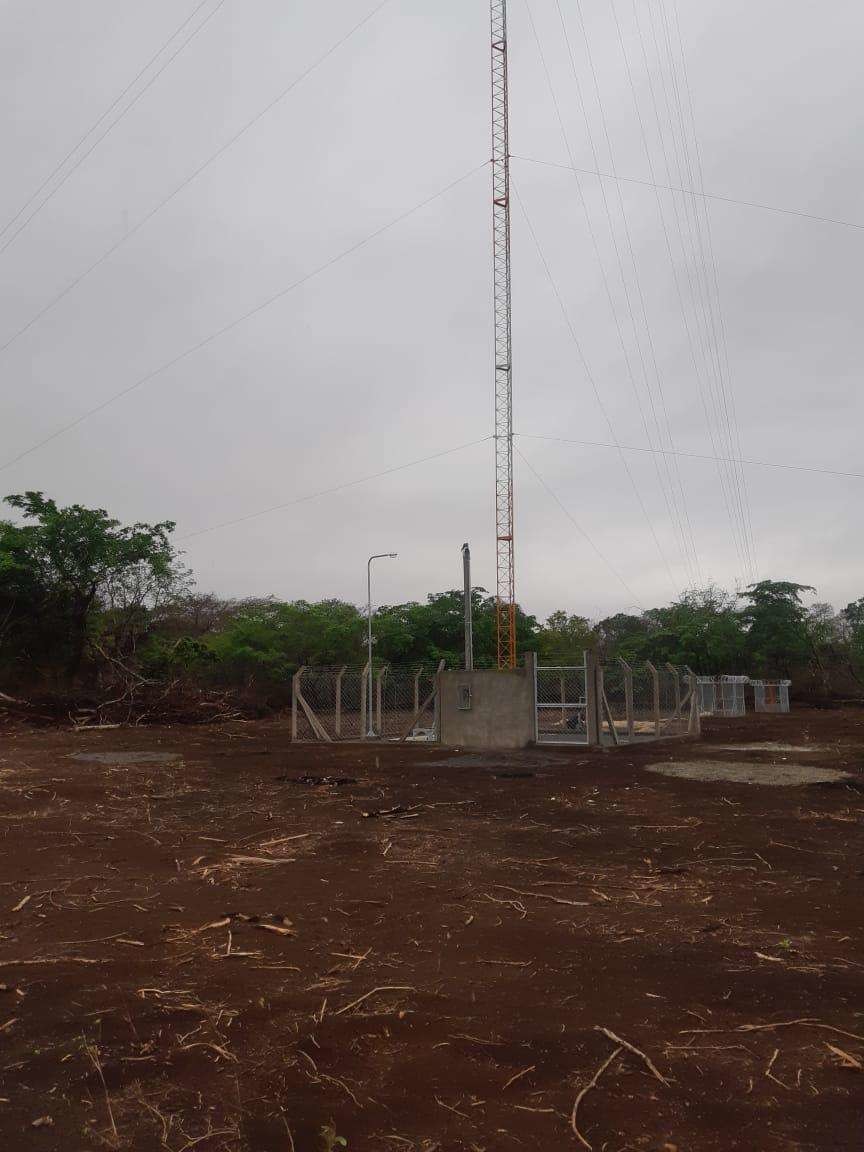

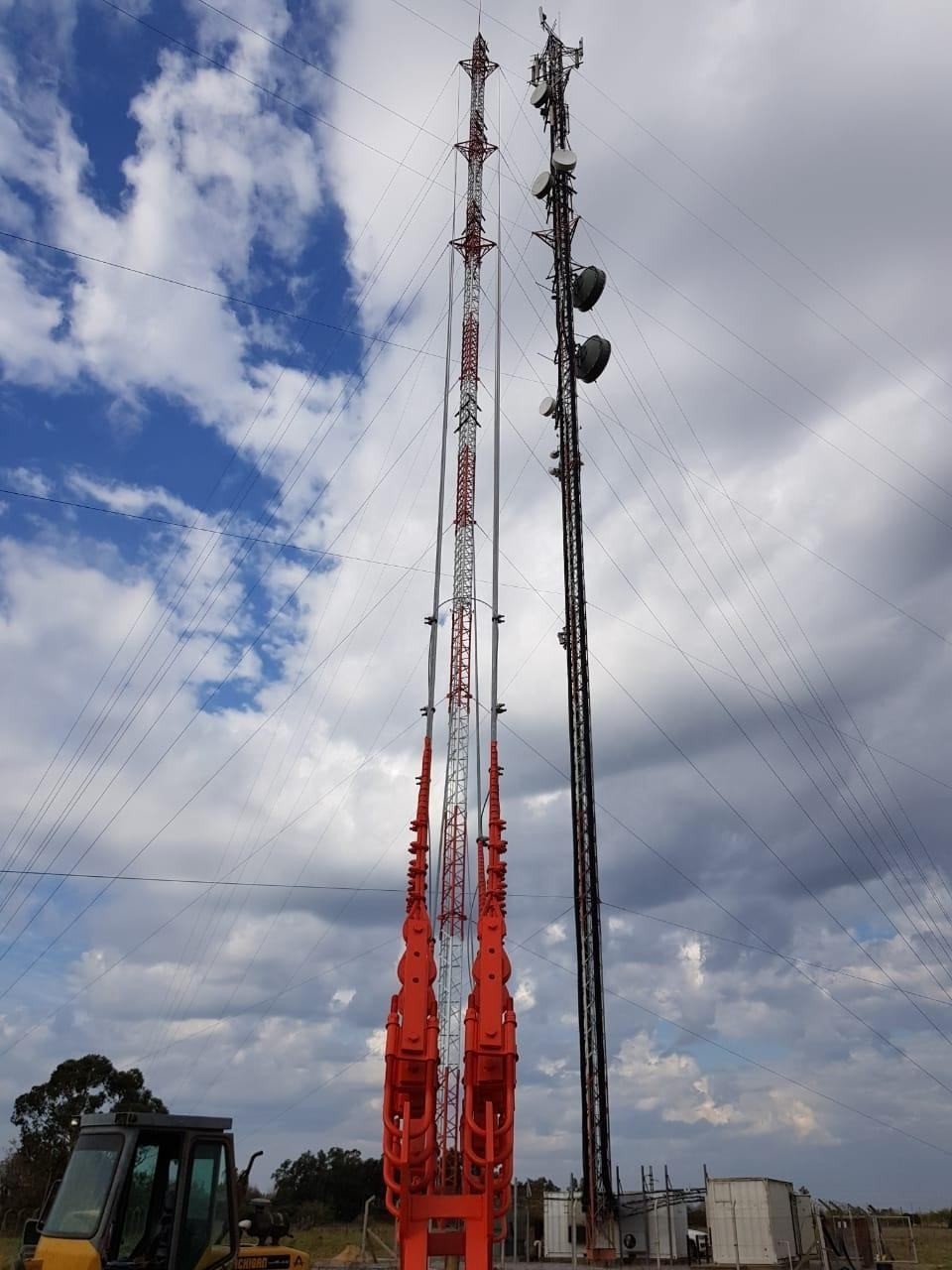

Tour de Guyed

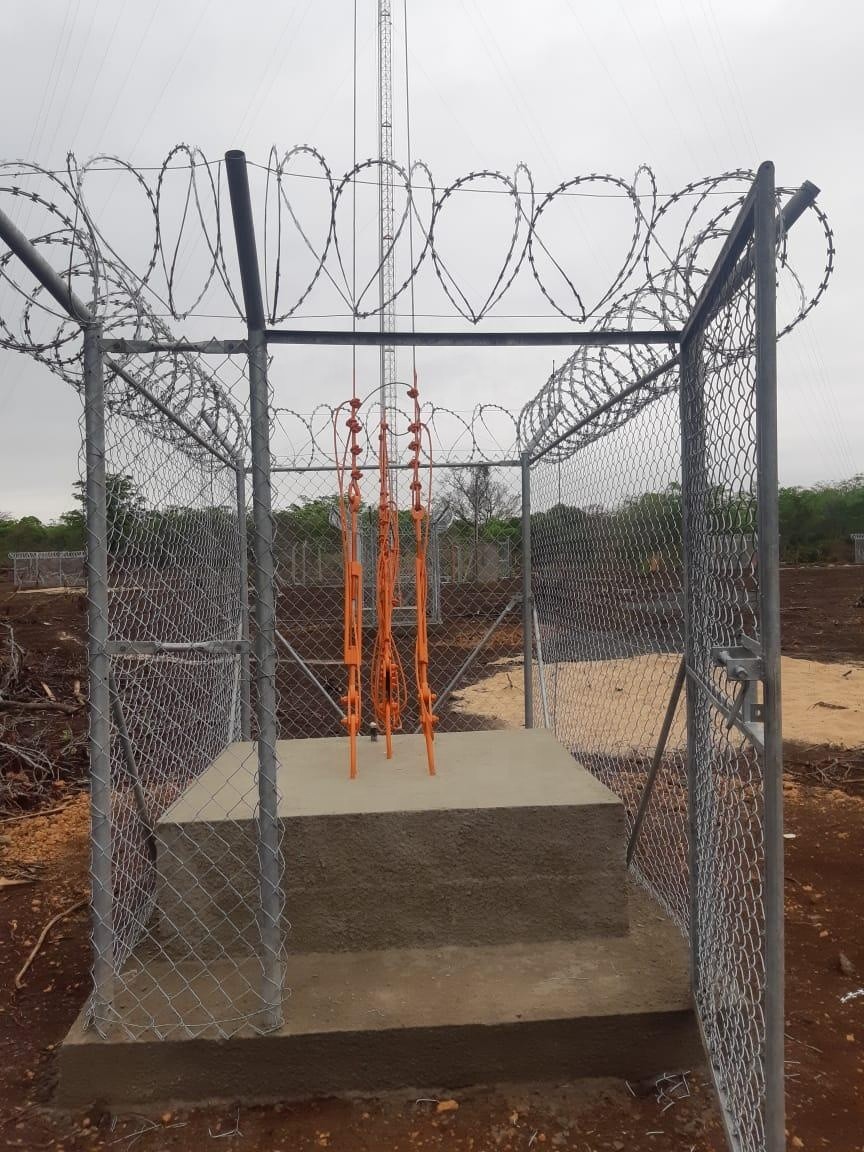

La tour de Guyed a un aspect nouvel, et sa plus grande caractéristique est renforcée à l'aide du câble de haubanage en acier.
La tour de Guyed est un type commun de tour de communication qui est économique et pratique. C'est allumeur et
meilleur marché que les autres. Il est très approprié aux zones amples géographiques.
Tour autosuffisante
La tour autosuffisante est habituellement 3leg de la tour 4leg, et son matériel est tuyau d'acier ou acier d'angle. Quant au
la connexion, tour tubulaire est reliée par la bride, et la tour en acier d'angle est reliée par des écrous - et - des boulons.
Caractéristiques :
1. petit coefficient de charge de vent, résistance de vent violent.
2. ressource de terre de sauvegarde, emplacement commode.
3. transport et installation commodes.
Ligne de transmission description en acier de marchandises de structure de tour et de sous-station et paramètres importants
| Non. |
Description |
Spécification détaillée et paramètres de conception importants |
| 1 |
Code de conception |
1. Norme nationale chinoise :
a. Règlement technique de DL/T 5154-2002 de conception pour la tour et de structures de Polonais de ligne aérienne de transmission
b. Règlement technique de DL/T 5219-2005 pour concevoir la base de la ligne aérienne de transmission
2. Norme américaine :
a. Conception d'ASCE 10-97-2000 des structures en acier treillagées de transmission
b. Condition de code du bâtiment de l'interception commandée en vol 318-02 pour le béton de structure
|
| 2 |
Logiciel de conception |
VEUILLEZ et milliseconde Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc. |
| 3 |
Chargement de calcul |
Selon l'exigence et les spécifications de la part des clients dans le monde entier. |
| 4 |
Essai de charge/essai destructif |
Nous pouvons l'arranger par l'autorité gouvernementale s'il est nécessaire et le coût d'un tel genre d'essai est séparément de l'évaluation de tour. |
| 5 |
Tension |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, ligne de transmission 1000KV |
| 6 |
Galvanisation à chaud |
OIN 1461-2009, ASTM A123 |
| 7 |
Catégorie en acier |
1. Acier de construction faiblement allié de haute résistance : Q420B qui est équivalent avec ASTM Gr60
2. Aciers de construction faiblement alliés de haute résistance : Q355B qui est équivalent avec ASTM Gr50 ou S355JR
3. Acier de construction de carbone : Q235B qui est équivalent avec ASTM A36 ou S235JR
|
| 8 |
Boulons et écrous |
Boulons principalement d'OIN 898 de la catégorie 6,8 et 8,8 pour les deux norme de Chinois, d'OIN et DIN |
| 9 |
Type de tour |
Tours angulaires, tours tubulaires, mât de Guyed, tour unipolaire |
| 10 |
Type de tour |
Tour de suspension, tour de tension, tour morte, structure de sous-station |
| 11 |
Garantie |
Structures de tour : 10 ans |
| 12 |
Période de retour |
50 ans |
| 13 |
Transport |
Nous sommes très proches du plus grand port au monde qui est notre avantage pour le transport de mer. |
| 14 |
Contrôle de qualité |
Suivez le système d'OIN 9001 et strictement l'inspection de QC pour la matière première, l'essai d'ensemble de prototype, l'essai de galvanisation et l'inspection de préexpédition pour la quantité et la qualité
Nous traitons la qualité d'abord et le rapport 100% d'inspection.
|
Avantages unipolaires :
Petites empreinte de pas et base de tour
Rapide et facile à ériger
Esthétiquement satisfaisant
Souple pour différentes applications de chargement
Avec les monopoles coniques devenant plus populaires dans l'industrie sans fil, NELLO a investi à une usine qui est capable
de produire des milliers de poteaux par année.
