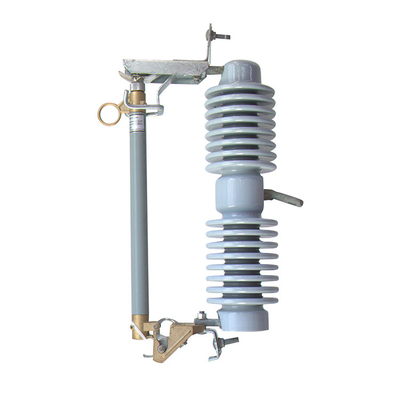

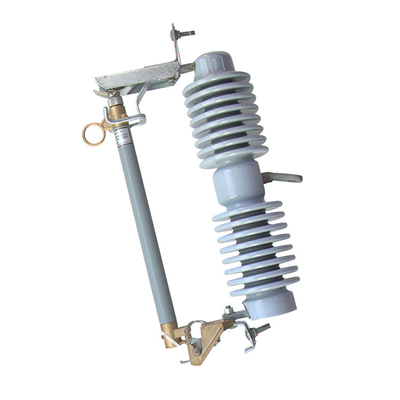

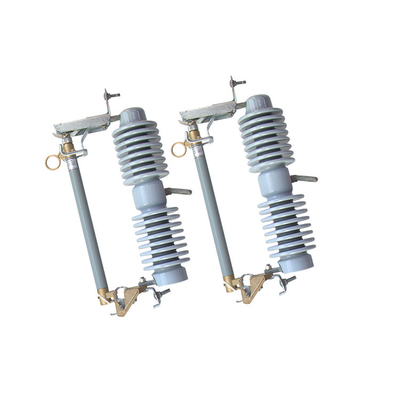

Fusible en céramique extérieur à haute tension de commutateur de coupe-circuit du fusible 35kv d'abandon scolaire
Le fusible de baisse se compose de deux parts :
Une parenthèse isolante et un tube de fusible. Le contact statique est installé à deux extrémités de la parenthèse isolante, le contact mobile est installé aux deux extrémités du tube de fusible, et le tube de fusible se compose d'arc intérieur s'éteignant le tube et une couche externe.
Il se compose d'un tube de papier phénolique ou d'un tube de verre époxyde. Le fusible de baisse de charge augmente le contact auxiliaire élastique et l'arc s'éteignant la couverture pour diviser et combiner le courant de charge.
1. De petite taille, léger, résistance à effectuer, aucun dommages de collision pendant le transport, installation flexible, appropriée pour l'usage dans la cabine de commutateur.
2. Structure spéciale, le moulage par compression global, aucun entrefer, bonne représentation de cachetage, 3. grandes lignes de fuite étanche à l'humidité et anti-déflagrante, bon hydrophobicity, résistance forte de tache, représentation stable et réduire l'entretien d'opération. 4. formule unique de varistance d'oxyde de zinc, petite fuite actuelle, vieillissement lent, longue durée de vie.
5. Avec la tension de référence de C.C, la capacité d'écoulement rectangulaire et la capacité actuelle à forte intensité et grande de tenue sont plus hautes que la condition standard.
| la porcelaine se laissent tomber fondent des paramètres de produit | ||||||||
| Type | Tension évaluée (Kilovolt) |
Courant évalué (a) |
Rupture actuelle (a) |
Tension de choc de foudre tension (BIL) |
Fréquence de puissance tension de wihstand |
Ascension distance |
Poids (kilogramme) |
Dimensions (cm) |
| ST3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11 | 51×38×16 |
| ST3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11,5 | 51×38×16 |
| ST3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11,5 | 51×38×16 |
| ST3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| ST4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| ST4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12,5 | 60×41×14 |
| ST4-33/100F | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| ST4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12,5 | 60×41×14 |
