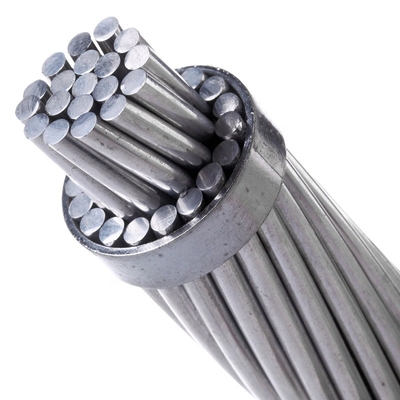

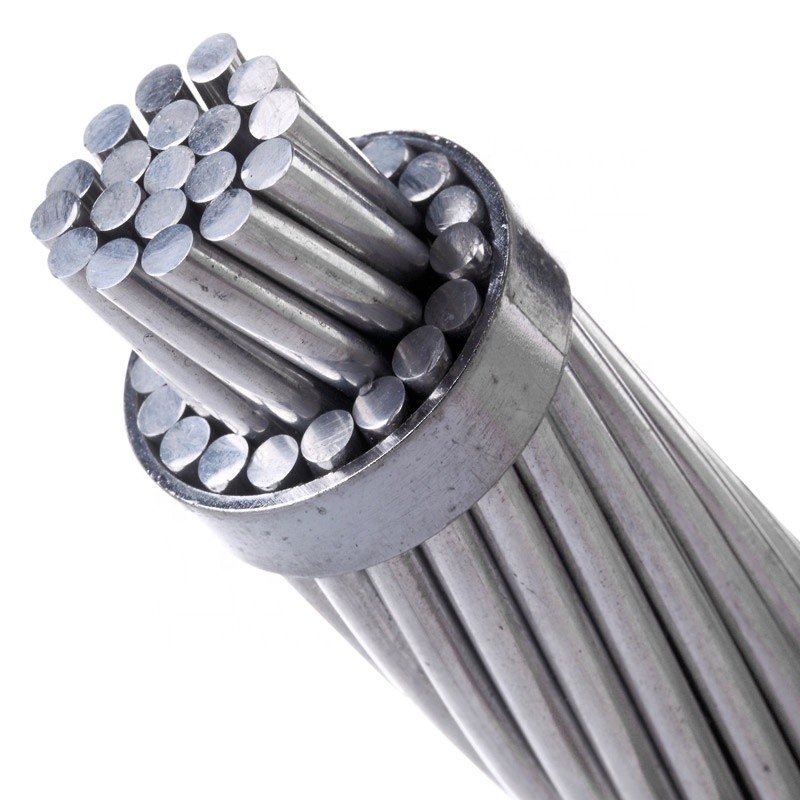

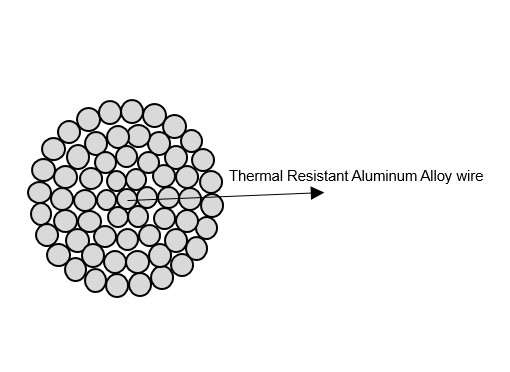

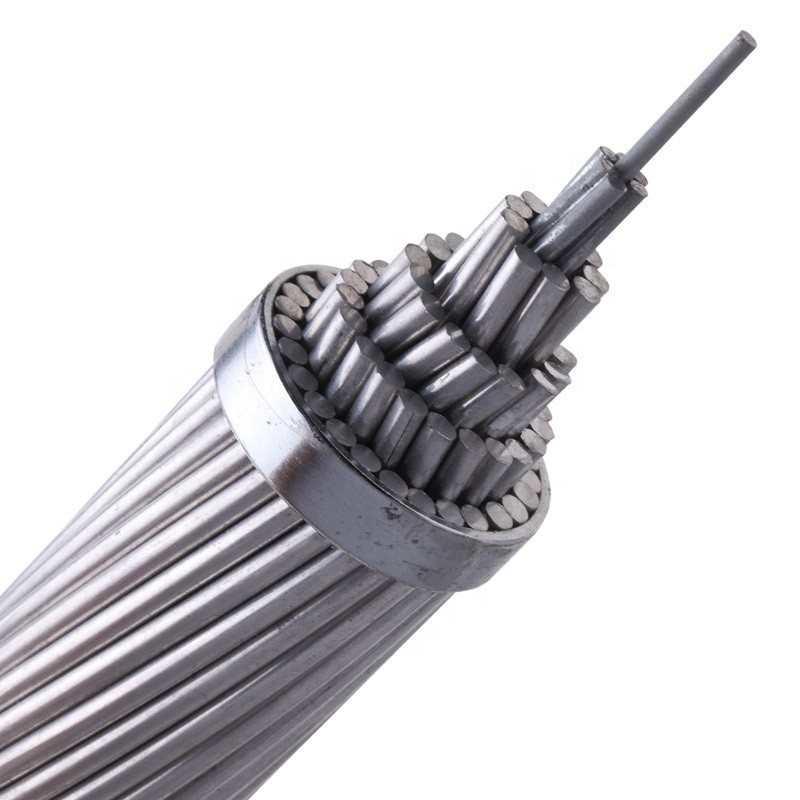

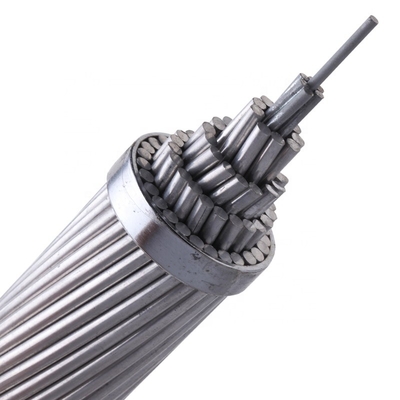

Le conducteur d'Invar fait est un genre de conducteur aérien spécial échoué avec le noyau habillé d'aluminium de haute résistance d'invar et le fil résistant thermique superbe d'alliage d'aluminium. Il tire profit du bas coefficient linéaire d'expansion de matériel d'invar pour faire le « bas fléchissement » et emploie un alliage d'aluminium résistant thermique pour avoir « de grande capacité », utilisant pleinement les ressources originales de ligne et de tour de transmission et ménageant de l'espace. Il a la caractéristique de la capacité de doublement avec le même diamètre et le même fléchissement, qui peuvent assurer le transport d'énergie à la saison.
| Code | Structure | Secteurs | Diamètre | Rupture de la charge |
C.C résistance à 20℃ |
Poids | Capacité actuelle | ||||
| Al | Acier | TACIR | ZTACIR | ||||||||
| Nos./mm | mm2 | millimètre | kN | Ω/km | Kg/km | ||||||
| 160/40 | 18/3.37 | 7/2.65 | 199,16 | 17,04 | 65,06 | 0,1759 | 730 | 771 | 957 | ||
| 200/45 | 17/3.87 | 7/2.85 | 244,62 | 18,87 | 76,87 | 0,1412 | 883 | 890 | 1105 | ||
| 200/50 | 17/3.87 | 7/2.95 | 247,81 | 19,01 | 80,39 | 0,1409 | 906 | 892 | 1110 | ||
| 250/45 | 18/4.20 | 7/2.85 | 294,04 | 20,64 | 82,64 | 0,1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18/4.13 | 7/2.75 | 290,96 | 20,51 | 81,12 | 0,1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18/4.13 | 7/3.20 | 297,43 | 20,82 | 93,12 | 0,1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18/4.71 | 7/3.00 | 290,62 | 20,55 | 88,13 | 0,1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18/4.71 | 7/3.20 | 396,92 | 23,15 | 104,06 | 0,0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18/4.71 | 7/3.00 | 363,10 | 22,91 | 97,20 | 0,0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18/4.81 | 7/3.30 | 386,95 | 23,68 | 109,70 | 0,0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20/4.71 | 7/3.20 | 404,77 | 24,19 | 109,33 | 0,0819 | 1379 | 1262 | 1580 | ||
| Pays | Longueur totale |
|---|---|
| LES Etats-Unis | 2600km |
| La Finlande | 2130km |
| Le Chili | 6800km |
| Le Pérou | 5000km |
| La Thaïlande | 5200km |
| La Malaisie | 9000km |
| Le Kenya | 1700km |
| Le Nigéria | 600km |
| L'Arabie Saoudite | 2100km |
| L'Indonésie | 800km |
