Aperçu /Produits/Conducteur en aluminium nu/Type nu MCM en aluminium IBIS de Steel Reinforced 397,5 de conducteur

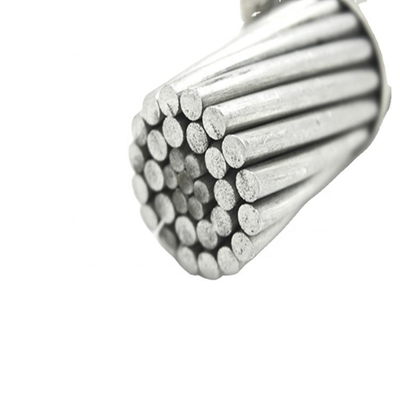

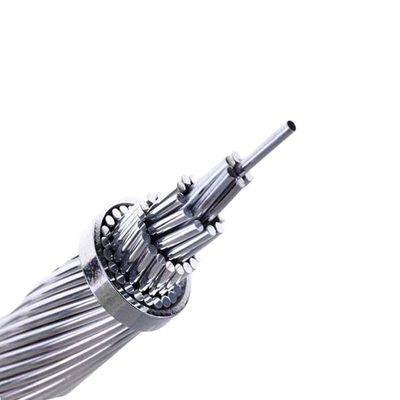

Type nu MCM en aluminium IBIS de Steel Reinforced 397,5 de conducteur

2000M
MOQ
Négociable
Prix
Type nu MCM en aluminium IBIS de Steel Reinforced 397,5 de conducteur
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: Conducteur en aluminium Steel Reinforced d'ACSR
Type: Nu
Application: Ligne de transmission
Matériel d'isolation: NON
Norme: Grille d'état, centrale
Matériel: Aluminium
Mettre en évidence:

Conducteur en aluminium nu d'ACSR

,

L'acier a renforcé les conducteurs aériens nus

,

397
Informations de base
Lieu d'origine: NINGBO, CHINE
Nom de marque: Suntech
Certification: ISO9001,CCC
Numéro de modèle: ACSR
Conditions de paiement et expédition
Détails d'emballage: Caisse ou conteneurs en bois exportés
Délai de livraison: 10-15 jours ouvrables
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 2000ton/month
Description de produit
397,5 conducteur en aluminium Steel Reinforced de MCM IBIS ACSR



Quel est 397,5 câble d'IBIS ACSR ?


En acier en aluminium de conducteurs renforcés (ACSR), également connu en tant que conducteurs en aluminium nus, sont l'un des conducteurs les plus très utilisés pour la transmission. 397,5 le câble de MCM IBIS ACSR se compose d'un ou plusieurs couches de en aluminium métalliques au-dessus d'un noyau en acier de haute résistance qui peut être les fils simples ou multiples selon la condition. Il peut y avoir de diverses combinaisons de toronnage des fils d'acier d'Al et prêtant la flexibilité d'obtenir la capacité de chargement actuelle appropriée et la force mécanique pour l'application.


Quelles sont les caractéristiques 397,5 du câble de MCM IBIS ACSR ?


Taille (A.W.G. ou KCM) : 397,5
Toronnage (AL/STL) : 25/7
Pouces de diamètre : Aluminium : 0,1236
Pouces de diamètre : Acier : 0,0961
Pouces de diamètre : Noyau en acier : 0,2882
Pouces de diamètre : Câble OD : 0,783
Poids lb/1000FT : Aluminium : 374,7
Poids lb/1000FT : Acier : 171,9
Poids lb/1000FT : Total : 546,6
Contenu % : Aluminium : 68,53
Contenu % : Acier : 31,47
Rate Breaking Strength (livres.) : 16 300
OHMS/1000ft : C.C à 20ºC : 0,0428
OHMS/1000ft : C.A. à 75ºC : 0,052
Ampacity : 587 ampères


Quelle est l'application 397,5 du câble d'IBIS ACSR ?


397,5 le câble d'IBIS ACSR convient pour l'usage dans toutes les envergures pratiques sur les poteaux en bois, les tours de transmission, et d'autres structures. Les applications s'étendent des lignes de transmission de la longue, supérieure tension (THT) aux envergures de sous-service aux tensions de distribution ou d'utilisation sur les lieux privés.
Le conducteur d'ACSR (en acier en aluminium de conducteur renforcé) a de longs états de service en raison de son économie, fiabilité, et force au rapport de poids. La conductivité légère et élevée combinée de l'aluminium avec la force du noyau en acier permet des tensions plus élevées, moins de fléchissement, et de plus longues envergures que n'importe quelle alternative.


Quelles sont les normes 397,5 du câble d'IBIS ACSR ?


Fil en aluminium d'ASTM B-230, 1350-H19 pour des buts électriques
Conducteurs en aluminium d'ASTM B-231, configuration concentrique échoués
Conducteurs en aluminium d'ASTM B-232, concentrique étendu échoué, en acier enduit renforcé (ACSR)
Fil en acier enduit en aluminium de noyau d'ASTM B-341 pour les conducteurs en aluminium, en acier renforcé (ACSR/AZ)
Le zinc d'ASTM B-498 a enduit le fil en acier de noyau pour les conducteurs en aluminium, en acier renforcé (ACSR)


Conducteurs d'ACSR dans la norme canadienne


Nom de code Surface totale Toronnage et diamètre Diamètre global approximatif La masse linéaire Résistance à la traction évaluée D.C. Resistance maximum 20 au ℃ Ω/km Estimation de Cuttent
  Aluminium Acier Total Aluminium Acier Aluminium Acier Total.
  millimètre 2 millimètre 2 millimètre 2 millimètre millimètre millimètre kg/km kg/km kg/km Dan
roitelet 8,34 1,39 9,73 6/1.33 1/1.33 3,99 22,9 10,8 33,7 308 3,43035 63
Fauvette 10,59 1,34 11,93 6/1.5 1/1.50 4,5 29 14 43 420 2,7139 67
La Turquie 13,29 2,19 15,48 6/1.68 1/1.68 5,04 37 17 54 524 2,1586 78
Cygne 21,16 3,55 24,71 6/2.12 1/2.12 6,36 58 27 85 832 1,3557 105
Swante 21,16 5,35 26,5 7/1.96 1/2.61 6,53 58 42 100 1053 1,3557 104
Hirondelle 26,69 4,45 31,14 6/2.38 1/2.38 7,14 73,3 34,6 107,9 1021 1,07124 126
Moineau 33,61 5,61 39,22 6/2.67 1/2.67 8,01 92 44 136 1270 0,8535 139
Sparate 33,61 8,52 42,13 7/2.47 1/3.30 8,24 92 67 159 1611 0,8535 138
Robin 42,39 7,1 49,49 6/3.00 1/3.00 9 116 55 171 1585 0,6767 160
Raven 53,48 8,9 62,38 6/3.37 1/3.37 10,11 147 69 216 1932 0,5364 183
Cailles 67,42 11,23 78,65 6/3.78 1/3.78 11,34 185 88 273 2362 0,4255 210
Pigeon 85,03 14,19 99,22 6/4.25 1/4.25 12,75 233 110 343 2941 0,3373 241
Pingouin 107,23 17,87 125,1 6/4.77 1/4.77 14,31 294 139 433 3706 0,2675 276
Jaseur 135,16 7,48 142,64 18/3.09 1/3.09 15,45 373 58 431 3027 0,2133 319
Perdrix 135,16 22 157,16 26/2.57 7/2.00 16,28 374 172 546 5029 0,2143 323
Autruche 152 24,71 176,71 26/2.73 7/2.12 17,28 421 193 614 5652 0,1906 346
MERLIN 170,45 9,48 179,93 18/3.47 1/3.47 17,35 470 74 544 3823 0,1691 364
Linotte 170,45 27,81 198,26 26/2.89 7/2.25 18,31 472 217 689 6271 0,1699 371
Loriot 170,45 39,81 210,26 30/2.69 7/2.69 18,83 473 311 784 7745 0,1704 372
Chickadee 201,42 11. 16 212,58 18/3.77 1/3.77 18,85 555 87 642 4399 0,1431 403
Brant 201,42 26,13 227,55 24/3.27 7/2.18 19,61 558 204 762 6469 0,1438 405
IBIS 201,42 32,77 234,19 26/3.14 7/2.44 19,88 558 256 814 7211 0,1438 403
Alouette 201,42 46,97 248,39 30/2.92 7/2.92 20,44 560 367 927 8869 0,1442 410
Pélican 241,68 13,42 255,1 18/4.12 1/4.14 20,7 666 105 771 5216 0,1193 449
Clignotement 241,68 31,29 272,97 24/3.58 7/2.39 21,49 670 245 915 7666 0,1199 454
Faucon 241,68 39,42 281,1 26/3.44 7/2.67 21,79 670 308 978 8665 0,1199 455
Poule 241,68 56,39 298,07 30/3.20 7/3.20 22,4 671 441 1112 10534 0,1201 457
Balbuzard 282 15,68 297,68 18/4.47 1/4.47 22,35 777 122 899 6088 0,1022 492
Perruche 282 36,58 318,58 24/3.87 7/2.58 23,22 781 286 1067 8822 0,1027 492
Colombe 282 45,94 327,94 26/3.72 7/2.89 23,55 781 359 1140 10103 0,1027 499
Eagle 282 65,81 347,81 30/3.46 7/3.46 24,21 783 515 1298 13392 0,103 500
Paon 306,58 39,74 346,32 24/4.03 7/2.69 24,2 849 311 1160 9588 0,0945 522
Pigeonneau 306,58 49,94 356,52 26/3.87 7/3.01 24,51 850 390 1240 10841 0,0945 523
Canard en bois 306,58 71,55 378,13 30/3.16 7/3.61 25,25 851 560 1411 12884 0,0947 523
Teal 306,58 69,87 376,45 30/3.61 19/2.16 25,24 851 548 1399 13359 0,0947 527
Kingbird 322,26 17,9 340,16 18/4.78 1/4.78 23,88 889 139 1028 6956 0,08945 530
Freux 322,26 41,81 364,07 24/4.14 7/2.76 24,84 893 326 1219 10083 0,08989 537
Gros-bec 322,26 52,45 374,71 26/3.97 7/3.09 25,15 893 409 1302 11180 0,08989 538
Macreuse 322,26 75,22 394,48 30/3.70 7/3.70 25,88 895 589 1484 13544 0,09011 541
Héron 322,26 73,55 395,81 30/3.70 19/2.22 25,9 894 576 1470 14055 0,09011 542
Rapide 322,26 8,96 331,22 36/3.38 1/3.38 23,62 888 70 958 6052 0,08945 542
Flamant 337,74 43,81 381,55 24/4.23 7/2.82 25,4 936 342 1278 10566 0,08577 552
Fou de Bassan 337,74 55,03 392,77 26/4.07 7/3.16 25,76 936 429 1365 11733 0,08577 618
Échasse 362,58 46,97 409,55 24/4.39 7/2.92 26,31 1005 367 1372 11335 0,07989 577
Étourneau 362,58 59,03 421,61 26/4.21 7/3.28 26,68 1005 461 1466 12591 0,07989 578
Grive mauvis 362,58 82,58 445,16 30/3.92 19/2.35 27,43 1006 647 1653 15394 0,08009 581
Sterne 402,84 27,87 430,71 45/3.38 7/2.25 27,03 1116 217 1333 9737 0,07191 610
Condor 402,84 52,19 455,03 54/3.08 7/3.08 27,72 1116 408 1524 12445 0,07911 614
Coucou 402,84 52,19 455,03 24/4.62 7/3.08 27,74 1116 408 1522 12394 0,07191 614
Drake 402,84 65,51 468,45 26/4.44 7/3.45 28,11 1116 518 1628 13992 0,07191 614
Foulque maroule 402,84 11,16 414 36/3.77 1/3.77 26,41 1110 88 1198 7485 0,07156 614
Mallard 402,84 91,87 484,71 30/4.14 19/2.48 28,96 1119 719 1838 17118 0,07208 618
Vermeil 456,06 31,54 487,6 45/3.59 7/2.40 28,73 1263 247 1510 10931 0,06351 656
Canari 456,06 59,1 515,16 54/3.28 7/3.28 29,52 1263 461 1724 14095 0,06351 660
Rail 483,42 33,42 516,84 45/3.70 7/2.47 29,61 1339 262 1601 11585 0,05992 679
Catbird 483,42 13,42 496. 84 36/4.14 1/4.14 28,95 1333 105 1438 8766 0,05962 679
Cardinal 483,42 62,65 546. 07 54/3.38 7/3.38 30,42 1339 490 1829 14936 0,05992 681
Ortolan 523,68 36,19 559. 87 45/3.85 7/2.57 30,81 1451 283 1734 12310 0,05331 712
Tanager 523,68 14,51 538,19 36/4.30 1/4.30 30,12 1443 113 1556 9493 0,05504 710
Courlis cendré 523,68 67,87 591,55 54/3.52 7/3.52 31,68 1451 530 1981 16180 0,05531 715
Geai bleu 563,93 39,03 602,96 45/4.00 7/2.66 31,98 1563 385 1868 13263 0,05136 743
Pinson. 563,93 71,55 635,48 54/3.65 19/2.19 32,85 1570 580 2130 17441 0,05161 746
Étamine 604,26 41,55 645,81 48/4.14 7/2.76 33,12 1674 327 2001 14179 0,04793 772
Grackle 604,26 76,58 680,84 54/3.77 19/2.27 33,97 1682 600 2282 18678 0,04817 773
Butor étoilé 644,51 44,52 689,03 45/4.27 7/2.85 34,17 1785 349 2134 15148 0,04494 802
Faisan 644,51 81,63 726,19 54/3.90 19/2.34 35,1 1795 638 2433 19400 0,04516 807
Alouette 644,51 17,87 662,38 36/4.78 1/4.78 33,42 1777 140 1917 11585 0,04472 810
Dipper 684,84 47,1 731,94 45/4.40 7/2.92 35,16 1898 368 2266 16070 0,0423 831
Martin 684,84 88,71 771,55 54/4.02 19/2.41 36,17 1906 679 2585 20605 0,0425 835
Bobolink 725,1 50,32 775,42 45/4.53 7/3.02 36,24 2009 393 2402 17071 0,03994 859
Pluvier 725,1 91,87 816,97 54/4.14 19/2.48 37,24 2019 719 2738 21824 0,04013 862
Sittelle 765,35 52,9 818,25 45/4.65 7/3.10 37,2 2120 414 2534 17789 0,03784 886
Perroquet 765,35 96,84 862,19 54/4.25 19/2.55 38,25 2131 759 2890 23020 0,03802 890
Vanneau 805,68 55,48 861,16 45/4.77 7/3.18 38,16 2232 435 2667 18702 0,03595 911
Faucon 805,68 102,1 907,81 54/4.36 19/2.62 39,26 2243 799 3042 24255 0,03613 917
Chukar 902,7 73,51 902,72 84/3.70 19/2.22 40,7 2511 575 3086 22685 0,03245 975
Oiseau bleu 1092 88,8 1092,28 84/4.07 19/2.44 44,76 3036 697 3733 26830 0,02681 1180
Kiwi 1100 47,5 1099,2 72/4.41 7/2.94 44,07 3057 370 3427 22160 0,02684 1180
Thrasher 1170,8 65,15 1170,8 76/4.43 19/2.09 45,9 3256 511 3767 25300 0,02478 1200
Grouse 40,52 14,13 54,65 8/2.54 1/4.24 9,32 112 110 222 2360 0,7115 155
Pétrel 51,61 30,06 81,67 12/2.34 7/2.34 11,71 143 235 378 4715 0,5613 187
Minorca 56,13 32,77 88,9 12/2.44 7/2.44 12,22 156 256 412 5125 0,5161 197
Leghorn 68,19 39,81 108 12/2.69 7/2.69 13,46 189 311 500 6170 0,4248 221
La Guinée 80,58 46,97 127,55 12/2.92 7/2.92 14,63 223 367 590 7255 0,3595 244
Pluvier guignard 89,48 52,19 141,67 12/3.08 7/3.08 15,42 248 409 657 7850 0,3237 260
Dorking 96,71 56,39 153,1 12/3.20 7/3.20 16,03 268 441 709 8480 0,2995 272
Brahma 102,97 91,87 194,84 16/2.86 19/2.48 18,14 285 722 1007 12880 0,2813 288
Pingouin 102,84 92,32 195,2 8/4.05 7/2.25 14,83 282,7 217,3 500 8740 0,2789 276
Cochin 107,1 62,45 169,55 12/3.37 7/3.37 16,84 297 488 765 9390 0,2705 287


Type nu MCM en aluminium IBIS de Steel Reinforced 397,5 de conducteur 0
