Lieu d'origine: | Ningbo, Chine |
Nom de marque: | Suntech Power |
Certification: | ISO9001,CCC |
Numéro de modèle: | ACSR |
Quantité de commande min: | 3000M |
---|---|
Prix: | Get the newest price |
Détails d'emballage: | tambour Iro-en bois |
Délai de livraison: | 10-15 jours ouvrables |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 3000ton/month |
nom: | Câble d'Electric Power de basse tension | Noyau: | multinucléaire |
---|---|---|---|
APPLICATION: | transmission et distribution aériennes | Matériel: | Conducteur en acier en aluminium |
utilisation: | Brin d'acier à haute limite élastique | Norme: | LE CEI ASTM DIN DES BS |
Surligner: | Conducteur en aluminium Alloy Reinforced Conductor,Conducteur nu Cable de transmission électrique,Conducteur en acier du brin ACAR |

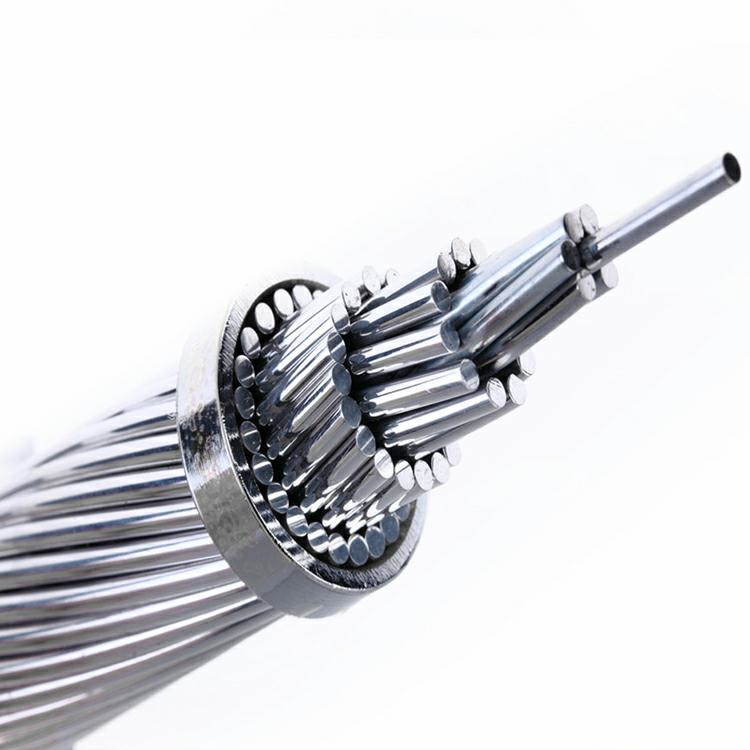

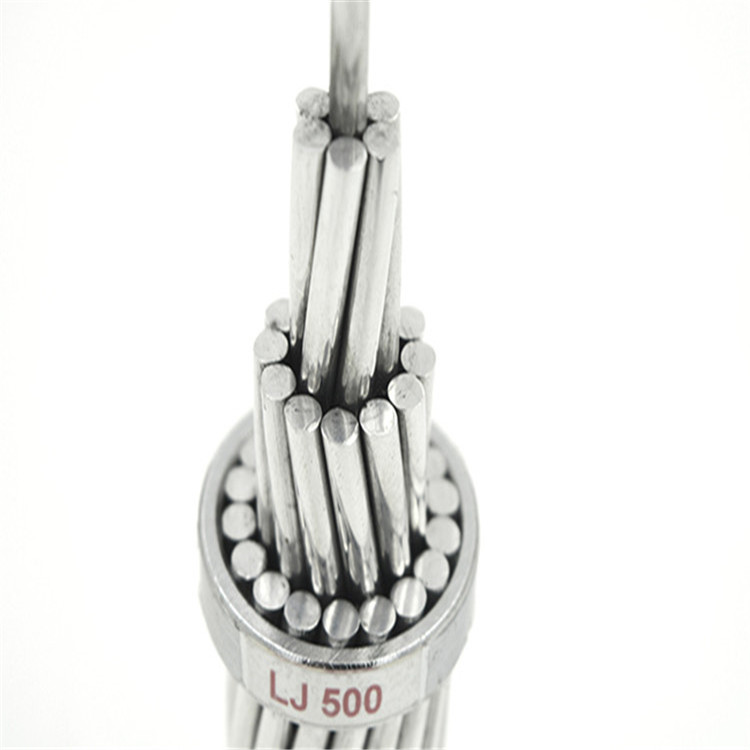

Câble électrique de transmission de conducteur de conducteur en aluminium d'Alloy Reinforced ACAR
description 1.Product
Le conducteur en aluminium Alloy Reinforced (ACAR) est constitué par concentrique des torons de 1350 en aluminium sur l'aluminium de haute résistance - magnésium - noyau d'alliage de silicium (AlMgSi). Le nombre de fils d'alliage d'Aluminum1350 et d'AlMgSi dépend de la constitution. Bien que la conception générale comporte un noyau échoué de fil d'alliage d'AlMgSi, dans certaines constructions de câble, les fils des fils d'alliage d'AlMgSi peut être distribué dans les couches dans tous les 1350 fils en aluminium.
ACAR a de meilleures propriétés mécaniques et électriques par rapport à un ACSR, à un AAC ou à un AAAC équivalent. Un équilibre très bon entre les propriétés mécaniques et électriques fait donc à ACAR le meilleur choix où l'ampacity, la force et le poids léger sont la considération principale de la ligne conception. Ces conducteurs sont intensivement utilisés dans les lignes aériennes de transmission et de distribution.
Midal peut fabriquer et fournir ACAR sur bobines en bois/en acier non restituables ou bobines en acier restituables.
Caractéristiques techniques d'ACSR basées sur les BS standard 215
Nom de code | Secteur en aluminium nominal | Toronnage et diamètre de fil | Secteur sectionnel d'aluminium | Secteur sectionnel total | Diamètre approximativement global | Approximativement de masse | Résistance calculée de C.C à 20OC | Calculé cassant la charge | |
Al | Acier | ||||||||
millimètre2 | No./mm | millimètre2 | millimètre2 | millimètre | kg/km | ohm /km | kN | ||
LAPIN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
CHIEN | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
LOUP | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZÈBRE | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Caractéristiques techniques d'ACSR basées sur ASTM standard B 232
Nom de code |
Nominal AWG/MCM |
Toronnage et diamètre de fil | Secteur sectionnel d'aluminium | Secteur sectionnel total | Diamètre approximativement global | Approximativement de masse | Résistance calculée de C.C à 20OC | Calculé cassant la charge | |
Al | Acier | ||||||||
No./mm | millimètre2 | millimètre2 | millimètre | kg/km | Ω/km | kN | |||
La Turquie | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Cygne | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Moineau | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Raven | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Cailles | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
2.Application
ACSR, AAC, AAAC, conducteur d'ASCSR&ACAR très utilisé dans des lignes de transport d'énergie avec de divers niveaux de tension. Puisqu'ils ont de bonnes caractéristiques telles que la structure simple, l'installation commode et l'entretien, le coût bas pour la ligne, grande capacité de transmission et sont également approprié à la pose à travers les rivières et la ligne aérienne des vallées etc.
3.Standard
ACAR a fabriqué par Midal répond ou dépasse aux exigences de toutes les normes internationales comme ASTM, as, les BS, CSA, DIN, CEI, NFC, solides solubles - etc.
4.Characteristics
PACKAGING&SHIPPING
Paquet différent pour le client choisir !
Notre emballage d'exportation de câble électrique est particulièrement fait pour s'assurer que la qualité des produits sera pas affecté pendant le transport. Notre câble électrique utilise la roue de câble électrique pour l'emballage, til la roue peut être le cadre tout en acier et en acier et le bois fumigé, ou les caisses en bois fumigées. Nous employons l'emballage différent pour la longueur différente du câble, pour nous assurer là ne serons aucun problème pendant la livraison du produits.
1. Si le diamètre de la roue est plus long que 2 des mètres, nous utilisons toute la roue en acier pour emballer les produits
2. Si le diamètre de la roue est entre 1.4meters à 1.8meters, nous employons le cadre en acier et fumigé bois pour emballer les produits.
3. Si le diamètre de la roue est moins que 1.4meters, nous utiliserons la roue en bois fumigée pour emballer les produits
4. Pour l'emballage des fils électriques et de la petite quantité de câbles, nous utiliserons la boîte en bois fumigée pour emballer.
