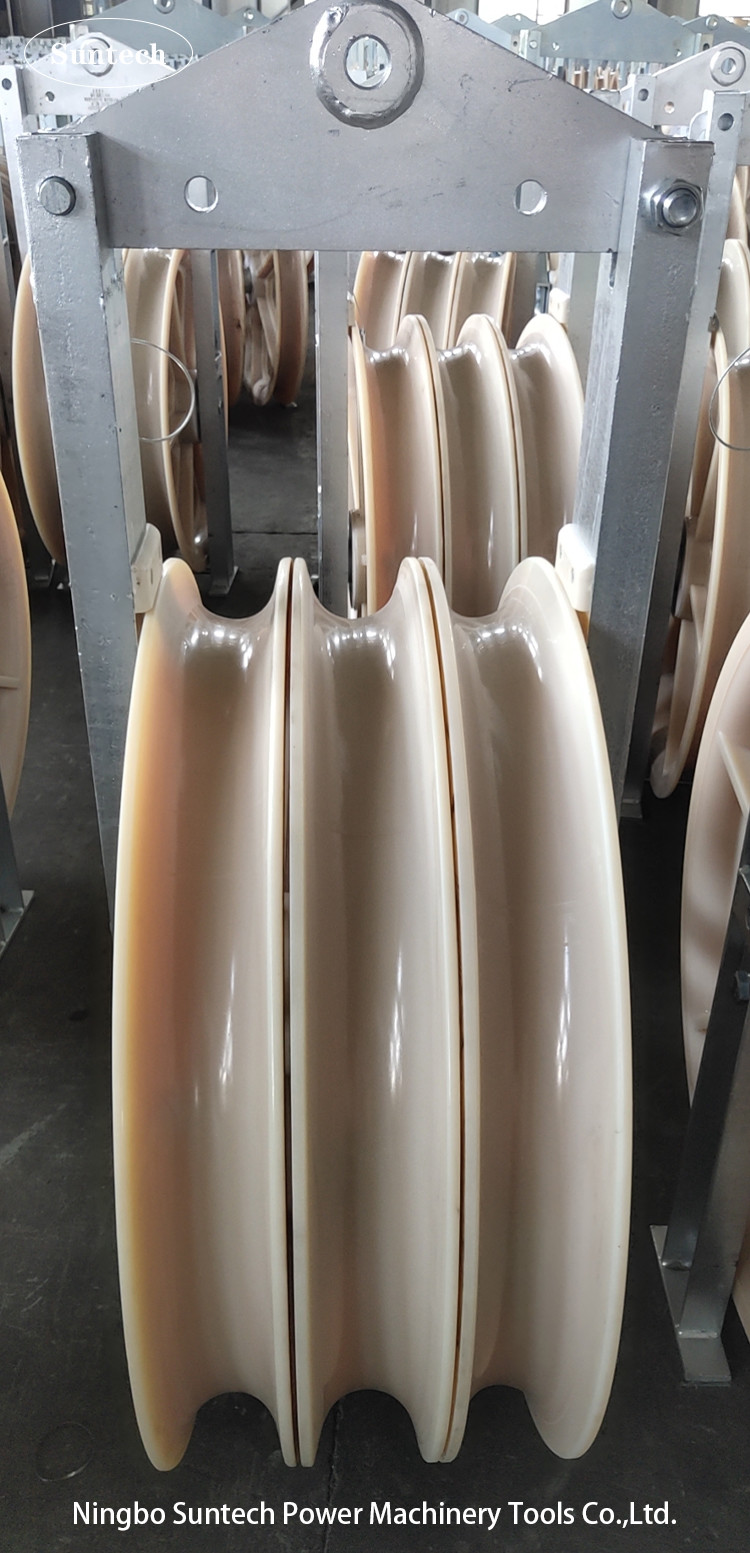

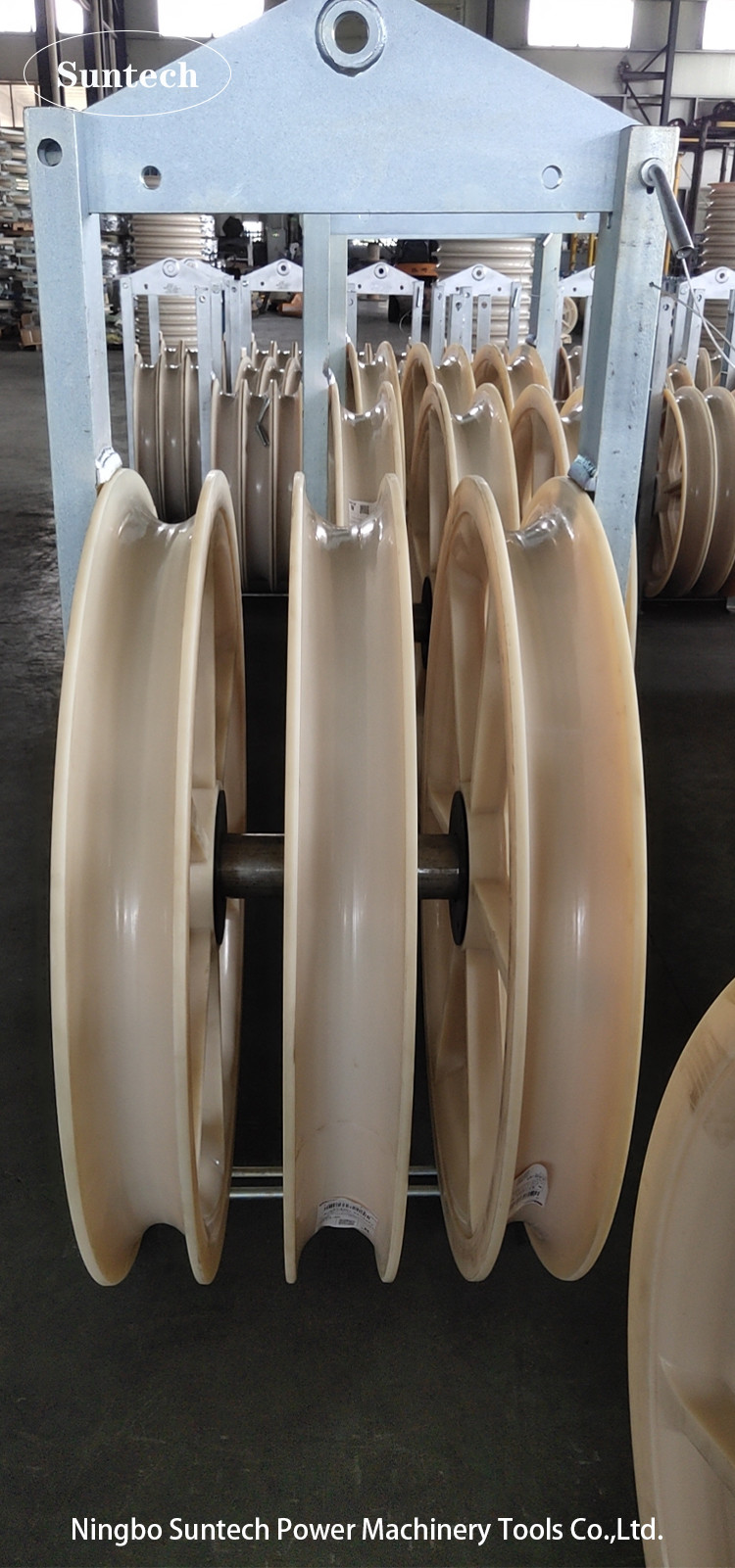

400 Kv lignes de transmission à chaîne 660 mm blocs de poulies en nylon
Les blocs de câblage de conducteurs aériens 660MM sont utilisés pour la câblage de conducteurs de lignes de transmission aériennes ou de câbles OPGW.
Le faisceau est fabriqué en alliage d'aluminium revêtu de néoprène ou de nylon MC haute résistance.
660MM Blocs de câblage des conducteurs de lignes de transport aériennes
| Nom de l'article. | Modèle | Plage de taille de l'ACSR | Charge de travail | Poids (kg) | Matériau de galette |
| 10121 | SHD660 | 400 à 500 | 20 | 30 | Alliages d'aluminium |
| 10124 | SHDN660 | 400 à 500 | 20 | 24 | MC Nylon |
| 10122 | SHS660 | 400 à 500 | 40 | 106 | Couche centrale en acier ou en nylon, couche latérale |
| 10125 | SHSLN660 | 400 à 500 | 40 | 92 | |
| 10127 | SHSQN660 | 400 à 500 | 40 | 76 | MC Nylon |
| 10123 | Le numéro de série SHW660 | 400 à 500 | 60 | 150 | Alliage d'aluminium revêtu de néoprène |
| 10126 | Le numéro de série est le numéro de série. | 400 à 500 | 60 | 120 | |
| 10128 | Le numéro de série SHWQN660 | 400 à 500 | 60 | 110 | MC Nylon |
| 10129 | Le code SHQZ660 | 400 à 500 | 80 | 260 | d'acier central, de nylon à gaine de conducteur ou |
| 10130 | Le code SHQ660A | 400 à 500 | 80 | 190 |
Application: Il convient à l'enchaînement de conducteurs en aluminium et ACSR à un, deux ou trois, quatre brins sur des structures tangentes.
Des manches de compression, des connecteurs pivotants et des connecteurs de corde à tirer peuvent passer à travers la rainure.
Le faisceau est en alliage d'aluminium ou en nylon haute résistance.
La gaine en alliage d'aluminium de taille 508X75 mm peut être revêtue de néoprène.
Nom de l'organisme:
1. Le montage des crochets, des yeux ronds et du clevis sont optionnels, veuillez spécifier lors de la commande. Des blocs personnalisés peuvent être fournis sur demande.
Les données figurant dans le modèle désignent le diamètre extérieur de la gaine X la largeur de la gaine (mm).
2Tous les faisceaux sont montés sur des roulements à billes.
Lignes de transport aériennes de gros diamètres
| Nom de l'article. | Modèle | Nombre de gerbes | Charge nominale | Diamètre de la rainure / | Poids (kg) | Matériel | Dia externe / largeur |
| 10101 | Le SHD-508x75 | 1 | 20 | Φ408 mm / | 22.5 | D'aluminium | Φ508 mm / 75 mm |
| 10102 | SHS-508x75 | 3 | 40 | 86 | Acier à faisceau central | ||
| 10103 | Le nombre de pièces de rechange doit être identifié. | 5 | 60 | 108 | |||
| 10104 | Le numéro SHDN-508x75 | 1 | 20 | 18.5 | D'autres matériaux | ||
| 10105 | SHSLN-508x75 | 3 | 40 | 51.5 | Couche centrale Nylon | ||
| 10106 | Le numéro de série est le même que le numéro de série. | 5 | 60 | 91.5 | |||
| 10107 | SHSQN-508x75 | 3 | 40 | 60 | D'autres matériaux | ||
| 10108 | Le nombre de fois où les données sont utilisées | 5 | 60 | 75 | |||
| 10121 | Le SHD-660x100 | 1 | 20 | Φ560 mm / | 30 | D'aluminium | Φ830 mm / 110 mm |
| 10122 | SHS-660x100 | 3 | 40 | 106 | Acier à faisceau central | ||
| 10123 | Le nombre d'étoiles est le suivant: | 5 | 60 | 136 | |||
| 10124 | Le numéro SHDN-660x100 | 1 | 20 | 20 | D'autres matériaux | ||
| 10125 | SHSN-660x100 | 3 | 40 | 92 | Couche centrale Nylon | ||
| 10126 | Le nombre d'étoiles est le suivant: | 5 | 60 | 120 | |||
| 10127 | SHSQN-660x100 | 3 | 40 | 85 | D'autres matériaux | ||
| 10128 | Le nombre de fois où les données sont utilisées | 5 | 60 | 100 | |||
| 10141 | Le numéro SHDN-822x110 | 1 | 30 | Φ710 mm / | 25 | D'autres matériaux | Φ916 mm / 110 mm |
| 10142 | SHSQN-822x110 | 3 | 60 | 130 | Couche centrale Nylon | ||
| 10143 | Le code de désignation est le code de désignation de l'établissement. | 5 | 90 | 180 | |||
| 10144 | SHSQN-822x110 | 3 | 60 | 100 | D'autres matériaux | ||
| 10145 | Le code de désignation est le code de désignation de l'établissement. | 5 | 90 | 130 | |||
| 10151 | Le numéro SHDN-916x110 | 1 | 50 | Φ800 mm / | 45 | D'autres matériaux | |
| 10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
| 10153 | Les données sont fournies par les autorités compétentes. | 5 | 150 | 235 |
Application: Il convient pour attacher des conducteurs en aluminium et en ACSR en brins sur des structures tangentes.
Le faisceau est en alliage d'aluminium ou en nylon haute résistance.
La gaine en alliage d'aluminium de 660 mm peut être revêtue de néoprène.
La gaine de nylon de 1040 mm peut être revêtue de néoprène.
