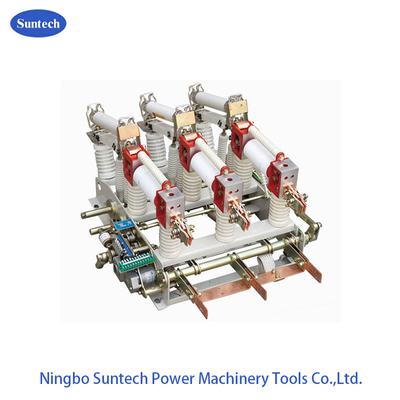

Interrupteur de rupture de charge sous vide à haute tension AC 10KV
FZ(R)N2 1-12D indoor high-voltage alternatin-current vacuum load switch-fuse combination(“combination" for short) is used in power systems with an AC frequency of 50 Hz and a rated voltage of 10 kV to break load currentsElle s'applique notamment aux endroits nécessitant un contrôle,protection pour les unités d'alimentation de réseau à anneau sans huile, sans entretien et fréquemment utilisées, et les transformateurs d'alimentation de terminaux.
La combinaison est caractérisée par une grande capacité de rupture, une sécurité et une stabilité élevées, une longue durée de vie électrique, un support pour un fonctionnement fréquent, moins d'entretien, etc.un interrupteur de mise à la terre avec capacité de mise à la terre, un actionneur de ressort électrique et une capacité de télécommande.
1.1 Paramètres techniques
| Nom de l'article |
Unité |
Valeur de référence |
| Voltage nominal |
KV |
12 |
| Fréquence nominale |
Hz |
50 |
| Courant nominal maximal du fusible |
Une |
125 |
| Courant de transfert nominal |
Une |
3150 |
| Courant nominal de rupture de court-circuit (valeur effective prévue) |
KV |
31.5 |
| Courant nominal de coupure de courant (valeur maximale prévue) |
KV |
80 |
|
1 min de puissance-fréquence
résister à la tension
|
Vacuum gap, interpole, pôle au sol |
KV |
42 |
| L'écart d'isolation |
KV |
48 |
|
Impulsion éclair
résister à la tension
|
Vacuum gap, interpole, pôle au sol |
KV |
75 |
| Écart d'isolation |
KV |
85 |
| Énergie de sortie du disjoncteur |
Je |
2 à 5 |
1.2 Paramètres techniques pour l'assemblage des déconnecteurs
| Nom de l'article |
Unité |
Valeur de référence |
| Fabrication non synchrone des trois contacts |
mm |
≥ 3 |
| Déviation de la fabrication des trois contacts |
mm |
≤ 1 |
| Pression positive de l'interrupteur de contact |
N |
260 ± 30 |
| Taille de l'écart |
mm |
≥ 150 |
| Résistance du circuit |
Pour les |
≤ 40 |
| Normes relatives aux produits |
1. GB 16926-1997 Combinaisons de commutateur et de fusible à haute tension et à courant alternatif
2. IEC 60420 Combinaisons de commutateur-filet haute tension-courant alternatif
|
| Condition ambiante |
1- L'altitude: moins de 1000 m.
2La température ambiante: -40°C à +40°C.
3L'humidité relative de l'air: mensuelle ≤ 90%, quotidienne ≤ 95%.
|
