Lieu d'origine: | Ningbo, Chine |
Nom de marque: | Suntech |
Certification: | ISO |
Numéro de modèle: | FZ (R) N21-40.5 |
Quantité de commande min: | 1 ENSEMBLE |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Exportation des caisses |
Délai de livraison: | 25-30 jours après paiement |
Conditions de paiement: | L/C, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 6000pcs par mois |
nom: | Commutateur de charge de courant alternatif | Altitude: | Au-dessous de 1000M |
---|---|---|---|
Température ambiante: | -40℃-+40℃ | Utilisation: | Site électrique |
Surligner: | Commutateur de coupure de charge à télécommande de vide,Commutateur de coupure de charge du vide 40.5KV,Commutateur de coupure de charge 40.5KV d'intérieur |

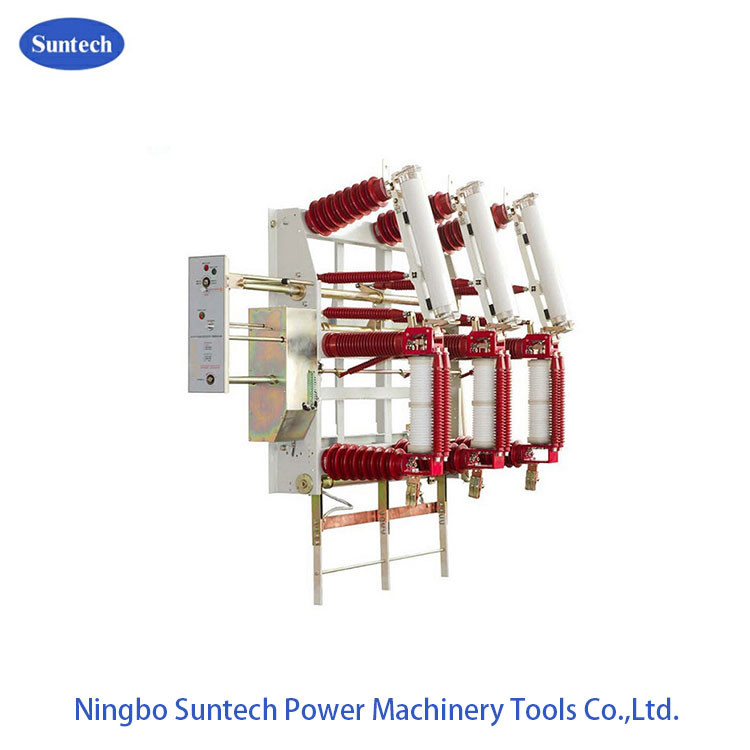

Commutateur de coupure de charge d'intérieur à haute tension à télécommande de vide à C.A. 40.5KV
La combinaison à haute tension d'intérieur de commutateur-fusible de charge de vide à C.A. de FZ (R) N21-40.5D (« combinaison » pour faire court) est employée dans des systèmes d'alimentation avec une fréquence à C.A. de 50 hertz et d'une tension évaluée de 40,5 kilovolts pour casser des courants de charge, des courants de surcharge et des courants de court-circuit. Elle s'applique en particulier aux endroits ayant besoin de contrôle, protection pour exempt d'huile, exempt d'entretien, fréquent-actionné et des unités d'alimentation d'énergie de réseau d'anneau et des transformateurs terminaux d'alimentation d'énergie.
La combinaison est caractérisée par grande capacité de rupture, sécurité et stabilité élevée, longtemps vie électrique, soutien d'opération fréquente, moins d'entretien, etc. Elle a un espace de isolement apparent, un commutateur de mise à la terre avec faire la capacité, un déclencheur électrique de ressort et la capacité à télécommande.
1,1 paramètres techniques
ltem | Unité | Valeur de référence | |
Tension évaluée | kilovolt | 40,5 | |
Fréquence évaluée | Hertz | 50 | |
Courant maximum évalué du fusible | 63 | ||
Niveau d'isolation | tension de tenue de la puissance-fréquence 1min | kilovolt | Nettoyez à l'aspirateur l'espace, l'interpolez, la poteau-à-terre : 95 ; isolement de l'espace : 110 |
Tension de tenue de tension de choc de foudre | kilovolt | Nettoyez à l'aspirateur l'espace, l'interpolez, la poteau-à-terre : 185 ; isolement de l'espace : 215 | |
Courant maximal évalué de tenue | ka | 50 | |
4s a évalué le courant à court terme de tenue | ka | 20 | |
Courant de rupture évalué de la charge active | 1250 | ||
Courant de rupture en circuit fermé évalué | 1250 | ||
Courant de rupture évalué de câble pendant la charge | 21 | ||
Rupture évaluée de court-circuit actuelle | ka | 31,5 | |
Courant de transfert évalué | 1200 | ||
Modèle de fusible | XRNT3A-40.5/Δ-31.5 | ||
Énergie de sortie de la butée de fusible | J | 2-5 | |
Court-circuit évalué rendant actuel | ka | 80 (valeur de crête prévue) | |
Courant maximal évalué de tenue du commutateur de mise à la terre | ka | 50 | |
4s a évalué le courant à court terme de tenue du commutateur de mise à la terre | ka | 20 | |
Tension évaluée (C.C ou C.A.) du circuit auxiliaire | V | 220 ; 110 | |
La vie mécanique | Cycles | 10000 |
1,2 paramètres techniques du commutateur de charge de vide
Article | Unité | Valeur de référence |
Gap des contacts | millimètre | 17±1 |
Voyage de compression du ressort de contact | millimètre | 4±1 |
Vitesse de fabrication moyenne | m/s | 0.6±0.2 |
Vitesse de rupture moyenne (espace : 6mm) | m/s | 1.5±0.2 |
Rupture du temps | Mme | ≤60 |
Fabrication asynchrone/rupture des contacts des trois phases | Mme | ≤2 |
Temps de rebond en contact faisant | Mme | ≤3 |
Distance entre les pièces et la distance vivantes de la phase-à-terre | millimètre | ≥300 |
Résistance de circuit entre les parenthèses supérieures et inférieures | μΩ | ≤80 |
Normes de produit |
1. Combinaisons à haute tension de commutateur-fusible de charge de courant alternatif du gigaoctet 16926 - 1997 2. Combinaisons alteratingcurrent à haute tension de commutateur-fusible de charge du CEI 60420 |
État ambiant |
1. L'altitude : au-dessous de 1000M. 2. La température ambiante : -40℃-+40℃. 3. L'hygrométrie d'air : monthly≤90%, daily≤95%. |
