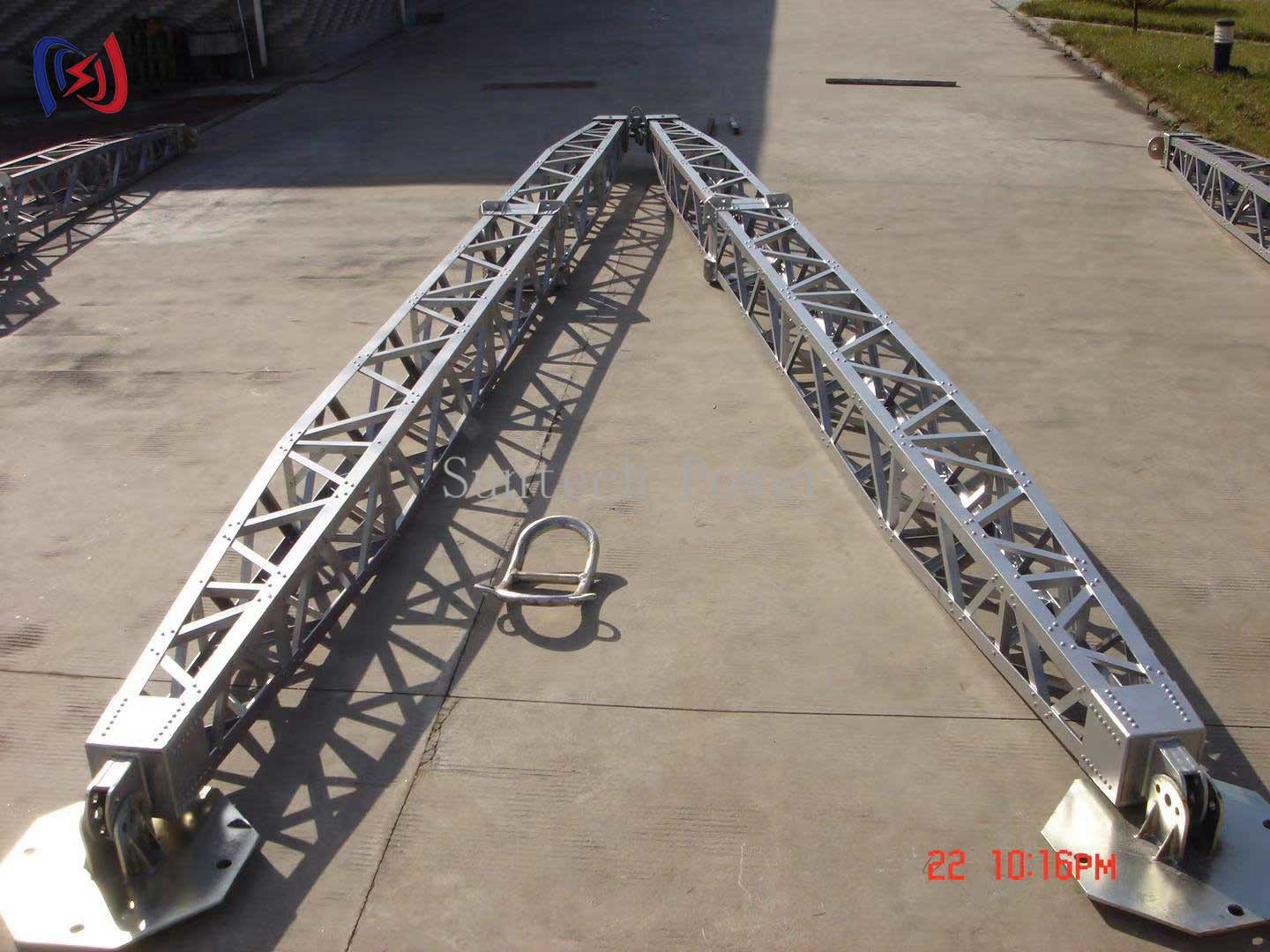

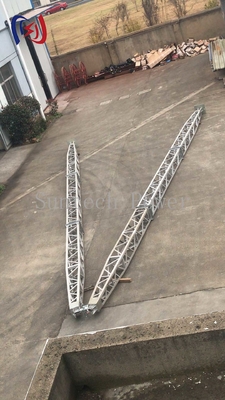

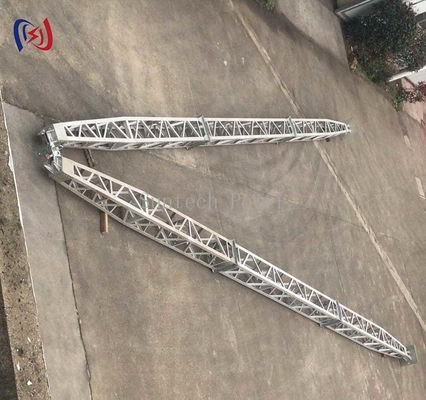

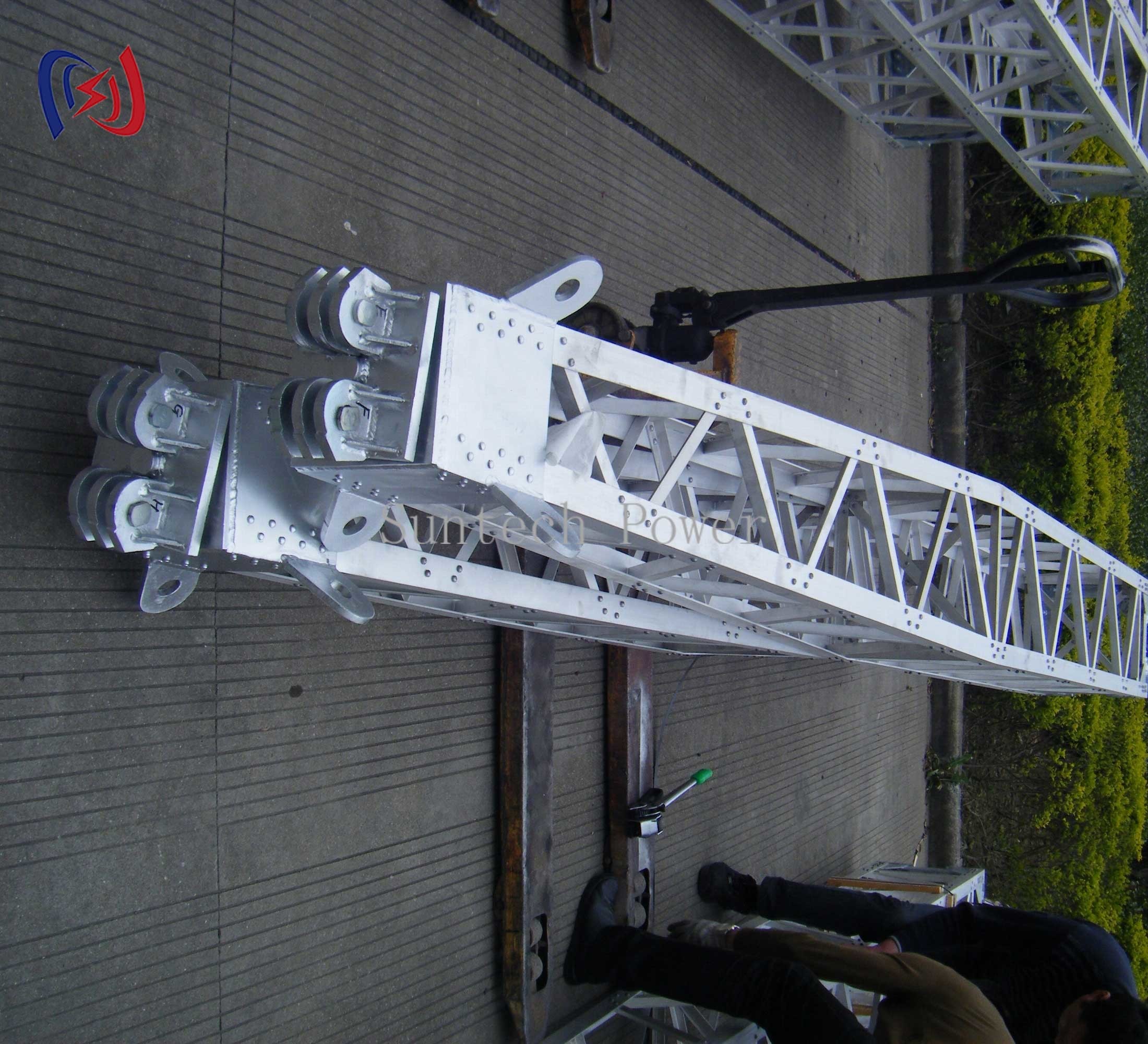

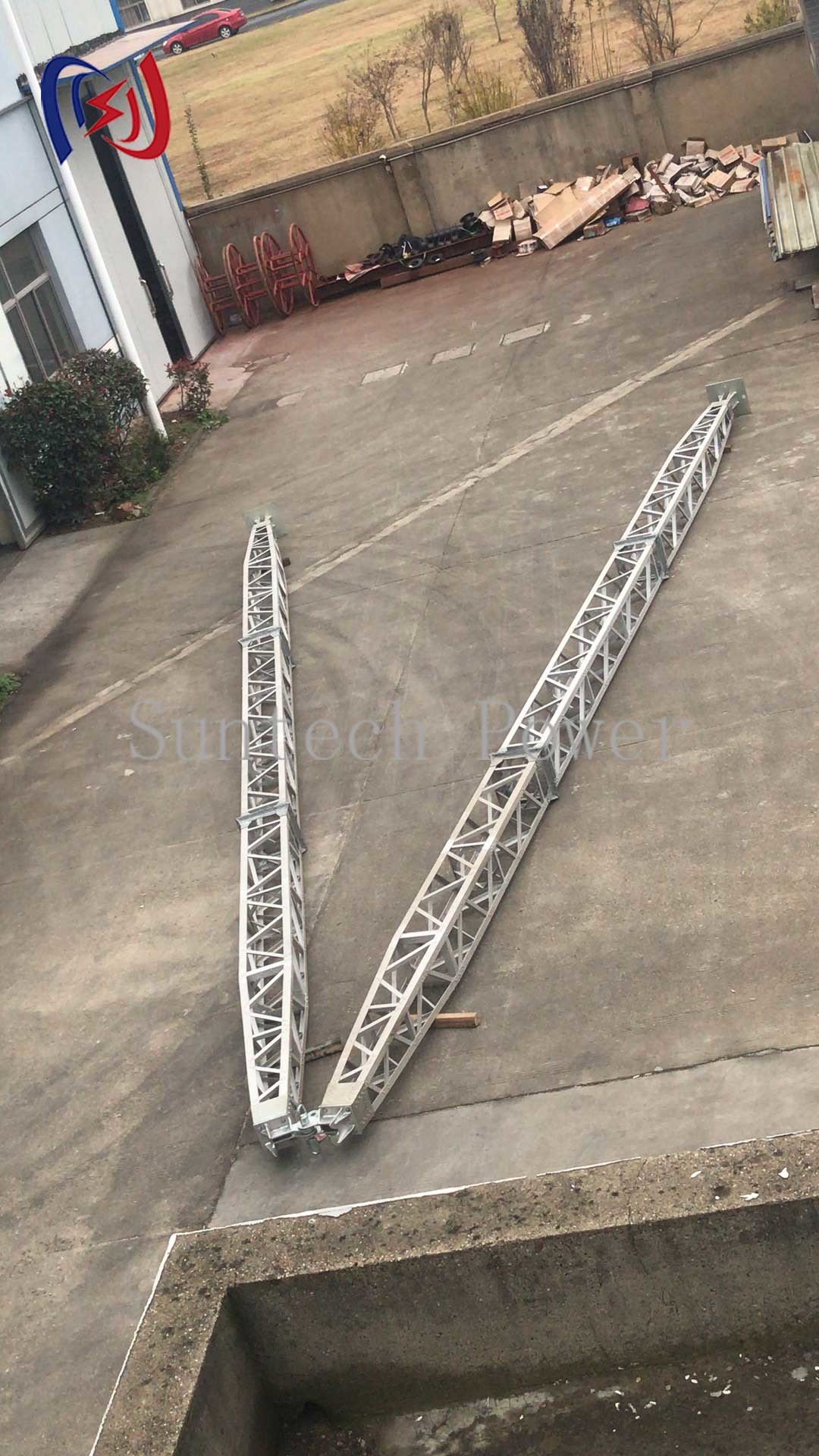

Poteaux de gin en treillis en forme de A pour le levage de charges lourdes
Caractéristiques:
Le A-Shape Lattice Gin Pole est un système de levage lourd spécialement conçu pour l'érection, l'entretien et l'installation de lignes haute tension.Sa conception caractéristique en forme de cadre A offre une stabilité et une capacité de charge supérieures à celles des systèmes à un seul pôleLes principales caractéristiques sont les suivantes:
Construction à haute résistance: disponible en acier galvanisé ou en aluminium léger avec revêtement résistant à la corrosion
Conception de grille modulaire: les sections de verrouillage permettent un assemblage rapide et un réglage de hauteur (généralement de 6 m à 25 m)
Stabilité de la base large: la configuration en A empêche le renversement lors des ascenseurs lourds
Points de fixation intégrés: points de fixation multiples pour un contrôle précis de la charge
Mécanismes de verrouillage de sécurité: les systèmes automatiques de pivotement empêchent la libération accidentelle
Accessoires optionnels: y compris les cellules de charge, les kits de câbles et les systèmes de rotation
Principe de fonctionnement:
La base du cadre A est fixée à la fondation de la tour ou à la structure de soutien
Les fils de type (lorsqu'ils sont utilisés) assurent une stabilité latérale supplémentaire
Un mécanisme de levage (levage manuel à la chaîne ou treuil à moteur) est monté au sommet
La charge est soulevée verticalement entre les deux pattes du cadre A
Les rouleaux de guidage assurent un fonctionnement en douceur et empêchent les oscillations de charge
Applications:
Montage de tours de transmission et installation de composants
Opérations d'enroulement de conducteurs à haute tension
Levé et placement de l'équipement de sous-station
Installation d'antennes de téléphonie cellulaire
Projets d'installation de câbles de pont
Les avantages:
✔ Stabilité supérieure - Le cadre A résiste aux charges latérales et aux forces du vent
✔ Capacité de charge plus élevée - Généralement 1,5-2 fois la capacité des systèmes à un pôle
✔ Contrôle de précision - Excellent pour l'alignement des composants lourds des tours
✔ Configuration adaptable - conception modulaire adaptée aux différents besoins du projet
Service et soutien:
Les calculs techniques spécifiques au site sont disponibles
Fabrication sur mesure pour des applications spéciales
Manuels complets d'inspection et de maintenance
Expliquez:

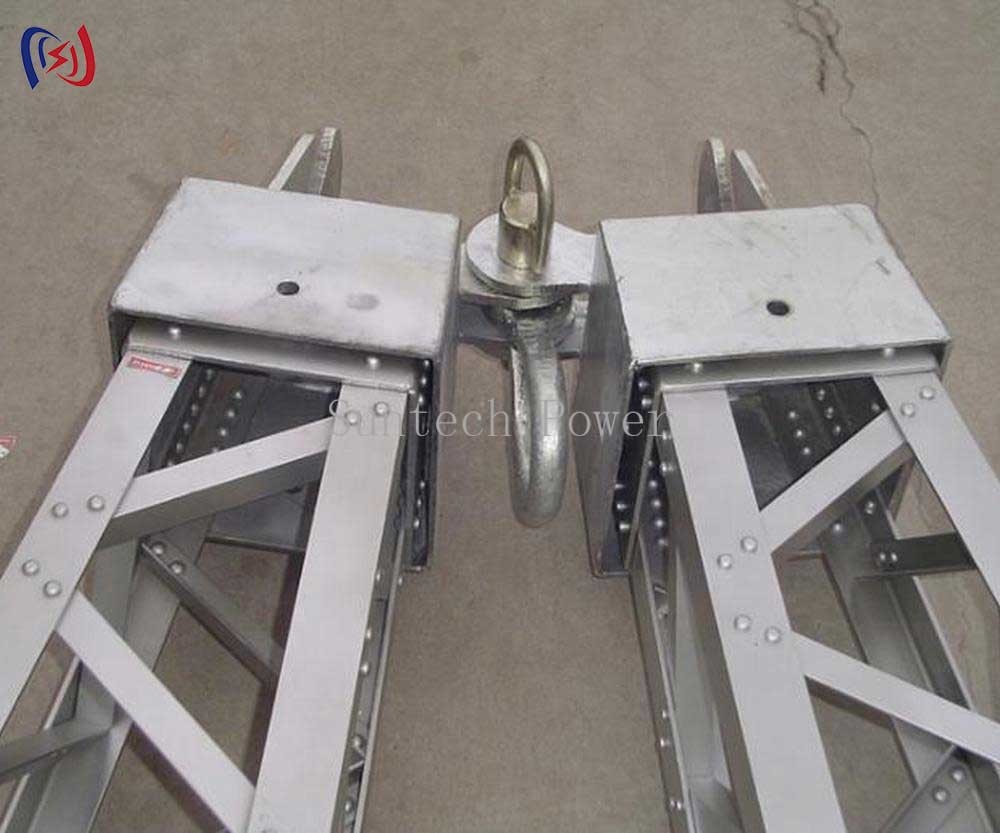

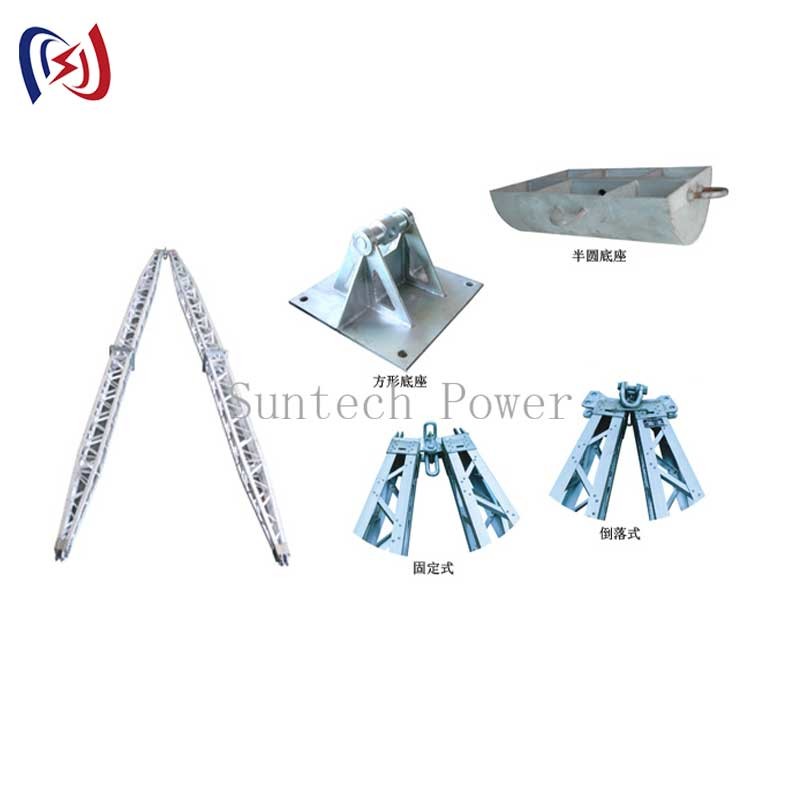

La partie de la tête des tiges de gin est inversée et la partie de la base des tiges de gin est semi-circulaire ou carrée.
03361-03445 est un matériau en alliage d'aluminium.03611-03615 est un matériau en acier au manganèse.
| Nom de l'article. |
Modèle |
Dimension (M) |
Section MM |
Taille de la pièce principale (mm) |
Taille de l'accessoire (mm) |
La charge verticale (KN) |
Facteur de sécurité (K) |
Poids ((Kg/M) |
| 03361 |
LBR-250 |
8 à 13 |
250*250 |
50*50*4 |
25*25*3 |
72 à 26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8 à 16 |
300*300 |
50*50*4 |
25*25*3 |
90 à 26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8 à 16 |
350*350 |
50*50*5 |
30*30*3 |
120 à 35 |
10.5*2 |
| 03391 |
LBR-400A |
11 à 18 |
400*400 |
50*50*5 |
30*30*3 |
14 à 38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13 à 20 |
500 fois 500 |
60*60*5 |
30*3*3 |
162 à 81 |
18*2 |
| 03415 |
LBR-500B |
500 fois 500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500 fois 500 |
70*70*6 |
40*40*3 |
256 à 127 |
21*2 |
| 03425 |
LBR-500D |
500 fois 500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15 à 22 |
600*600 |
60*60*6 |
40*40*3 |
171 à 96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275 à 150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
Le GBR-300 |
10 à 15 |
300*300 |
50*50*5 |
30*30*3 |
75 à 35 |
33*2 |
| 03612 |
RGBR-400 |
12 à 18 |
400*400 |
56*56*5 |
30*30*3 |
100 à 75 |
43*2 |
| 03613 |
Réglage de l'eau |
14 à 24 |
500 fois 500 |
63*63*5 |
40*40*4 |
185 à 125 |
54*2 |
| 03614 |
Réglage de l'émission |
16 à 26 |
600*600 |
70*70*6 |
40*40*4 |
420 à 145 |
63*2 |
| 03615 |
Réglage de l'émission |
18 à 28 |
700*700 |
80*80*6 |
50*50*4 |
600 à 230 |
75*2 |
