Name: Équipement d'essai de câbles haute tension de type réservoir de fer Épreuve résonante par inductance variable
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Série CHX ou OEM
Price: 285,715.00 USD
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Principe de l'essai: Circuit de résonance à fréquence variable ou à inductance variable

Capacité maximale: 25A/pièce Ou OEM

Fréquence des essais: 20 à 300 Hz ou 50 Hz

Exactitude d'essai: Pas moins de 1,5%

Norme d'essai: Pour les câbles XLPE, la norme IEC 60060-1:2010;IEC 60840:2011 et la norme IEC 62067:2011

Utilisation: Système de test par résonance de renforcement HV

Max.Voltage: 400KV/pièce Ou OEM

Cycle de travail: 60 minutes ou OEM

Spécial pour: Test sur site pour les câbles longs HV XLPE et les SIG

Mettre en évidence:

Équipement d'essai par résonance à inductance variable

Équipement d'essai de câbles de type réservoir de fer

Testeur de résonance de câble haute tension

Informations de base

Lieu d'origine: Ningbo, Chine

Nom de marque: Ningbo Suntech Power

Certification: ISO9001

Numéro de modèle: Série CHX ou OEM

Conditions de paiement et expédition

Détails d'emballage: Exportation de boîtier en bois standard sans fumigation

Délai de livraison: 25~30 jours ouvrables

Conditions de paiement: L/C, T/T

Capacité d'approvisionnement: 5 ensembles par mois

Galerie

Équipement d'essai de câbles haute tension de type réservoir de fer Épreuve résonante par inductance variable

Description de produit

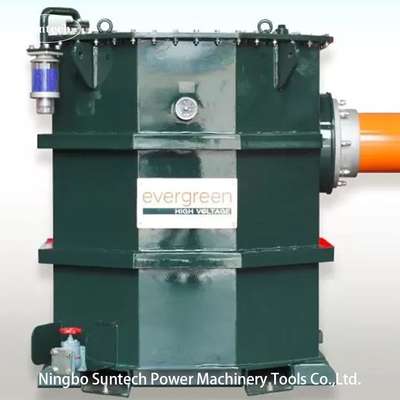

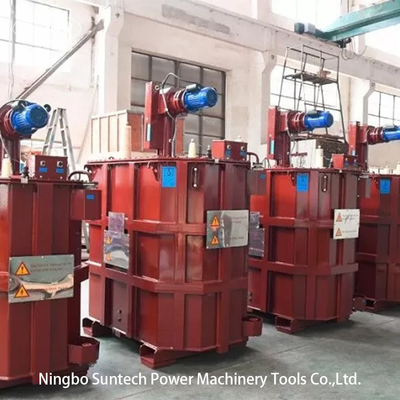

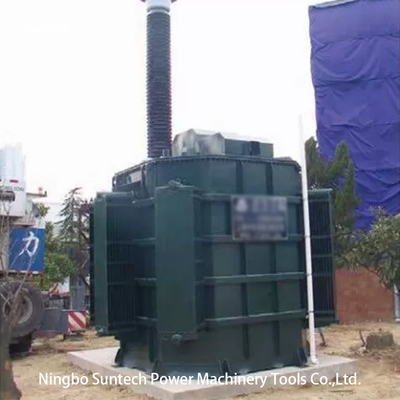

Réacteur d'essai haute tension de type réservoir de fer, équipement d'essai résonant à inductance variable, test de câbles

I. Application:

Les États membres doivent fournir les informations suivantes:TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classCe produit de Fanke a été souscrit par la State Grid Corporation of China Wuhan High Voltage Research Institute ((comme par.Le tableau ci-dessus). La spécification est de 350KV,35A. ils sont utilisés pour les tests de résistance à la tension de stimulation de longue durée de câbles super haute tension ((test de type pour EHV XLPE).

Remarque: le réacteur de test à haute tension de type réservoir de fer avec résonance à fréquence variable peut également être fabriqué sur commande.

La boîte de sortie HV du réacteur d'essai peut être conçue pour être horizontale.

II. Objets applicables

Test de résistance à la tension CA en champ et de résistance à la tension CA en usine du câble électrique haute tension de 110 KV ∼ 500 KV.

III. Principales caractéristiques

Structure de type boîte de fer, bonne dispersion de chaleur, capable de fonctionner pendant une longue période.
Le condensateur d'alimentation d'entrée est seulement 1/Q de celui de sortie.
Poids comme1/5~10 du transformateur d'essai de fréquence de puissance conventionnelle
Aucune surtension transitoire lors d'une panne du testeur
Large plage d'application, bonne souplesse d'application, large plage de condensateurs du
le testeur.
Lorsque la panne de l'objet testé, l'état de résonance est endommagé, le courant de court-circuit sera réduit au minimum automatiquement, peu de courant de court-circuit passé sur le point de défaut
Équipé d'un système de mesure et de contrôle intelligent, à long terme
détecter intelligemment et automatiquement, éliminer le personnel en service.
Peut être conçu comme véhicule monté et équipé d'un véhicule d'essai spécial.

IV. Données techniques générales:

Mode d'essai du système: résonance en série à fréquence variable ou à inductance variable
Nombre de réacteurs d'essai HV: OEM
Capacité de sortie nominale: OEM
Voltage de sortie nominale: maximum 400KV/pièce
Courant de sortie nominal: max.25A/pièce
Plage de fréquences de réglage: 20 Hz à 300 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de fonctionnement: OEM ou 60 min sous condition de fonctionnement en courant nominal;
Facteur de qualité de l'ensemble d'essai lui-même: Q≥60
L'augmentation de température est inférieure à 65 K en 60 minutes de courant de travail nominal.
Niveau sonore: pas plus de 70B
Structure du réacteur: type immergé dans l'huile, type cylindre en tube époxy;

Note: une demande spéciale peut être faite sur commande
