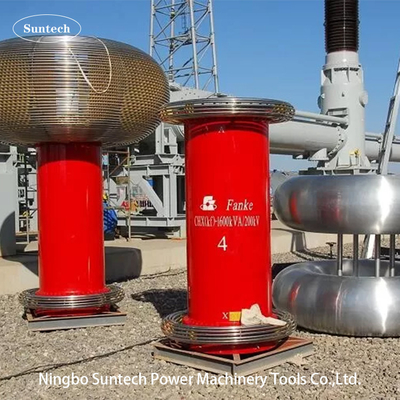

Équipement de test de câbles haute tension cylindrique GIS / GIL Test de fréquence de 20 à 300 Hz

Figure du principe de l'essai:


VF: Source d'alimentation à fréquence variable qui est la partie de contrôle et de mesure du circuit d'essai.

T: Transformateur d'excitation qui fournit la tension d'excitation pour le réacteur d'essai HV
L: Réacteur d'essai dont l'inductivité résonnante dans le circuit LC produit la tension d'essai

Cx: Équipement testé

MOA1: L'arrêteur de foudre est la partie de protection du transformateur d'excitation
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension)) qui est la partie de mesure de la tension HV


V. Données techniques générales:

1. Mode d'essai du système: résonance en série à fréquence variable
2. Nombre de réacteurs d'essai HV: OEM
3. Capacité de sortie nominale: OEM
4. Voltage de sortie nominale: maximum 400KV/pièce
5. Courant de sortie nominal: max.25A/pièce
6. Plage de fréquences de réglage: 20 Hz à 300 Hz
7. Forme d'onde de tension de résonance de sortie: vague sinusoïdale
8. Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
9. Cycle de fonctionnement: OEM ou 60 min sous condition de fonctionnement en courant nominal;
10. Facteur de qualité de l'ensemble d'essai lui-même: Q≥60
11. L'augmentation de température est inférieure à 65 K en 60 minutes de courant de travail nominal.
12. Niveau sonore: pas plus de 70B
13. Structure du réacteur: type immergé dans l'huile, type cylindre en tube époxy;
