Name: Équipement d'essai de câbles à très basse fréquence à haute tension Vlf
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0,1 Hz
Price: 285,715.00 USD
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Principe de l'essai: Très faible fréquence

Utilisation: AC Résister à l'essai de tension

Objet d'essai: Cable et générateur de 35 KV et moins

Composant: Contrôleur, booster de tension, charge du condensateur de compensation

Fréquence des essais: 0.1Hz, 0.05Hz, 0.02Hz

Max.Tension d'essai: 0 à 80 KV

Précision: ± (3% de l'échelle complète +0,5 KV)

Je travaille.: 60 minutes

Mettre en évidence:

Identifiant de câble à basse fréquence 80KV

Équipement de test de câbles haute tension 0

02 Hz

Informations de base

Lieu d'origine: Ningbo, Chine

Nom de marque: Ningbo Suntech Power

Certification: ISO9001

Numéro de modèle: VLF-80KV/0,1 Hz

Conditions de paiement et expédition

Détails d'emballage: Exportation de boîtier en bois standard sans fumigation

Délai de livraison: jours 15-20working

Conditions de paiement: T/T

Capacité d'approvisionnement: 20 ensembles/mois

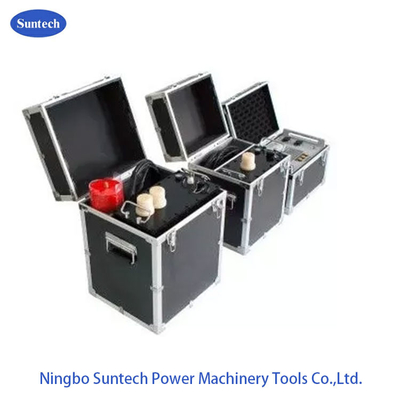

Galerie

Équipement d'essai de câbles à très basse fréquence à haute tension Vlf

Description de produit

Description détaillée du produit

Principe de l'essai	Très faible fréquence	Utilisation:	AC Résister à l'essai de tension
Objet de test:	Cable et générateur de 35 KV et moins	Composant:	Contrôleur, booster de tension, charge du condensateur de compensation
Fréquence des essais:	0.1 Hz, 0.05 Hz, 0.02 Hz	Max.tension d'essai:	0 à 80 KV
Précision:	± (3% de l'échelle complète +0,5 KV)	Max. Je travaille:	60 minutes
Une lumière élevée:	détecteur de câbles souterrains , identifiant du câble haute tension

Équipement de test de câbles à très basse fréquence à haute tension, équipement de test d' acceptation, testeur de câbles VLF

I. Application:

Le modèle VLF-80KV/0.1Hz est conçu pour effectuer des essais de résistance à la tension sur site avec une technologie à très basse fréquence pourpuissanceggénérateurs ou35KV et inférieur au câble d'alimentation XLPE.Par rapport à l'ensemble d'essai Hipot à fréquence de puissance principale, l'ensemble d'essai HV VLF a seulement besoin d'une capacité de puissance d'essai beaucoup plus petite ((environ 1/500 en théorie).Sa taille et son poids sont également considérablement réduits.Surtout l'apparition de la surveillance peut détecter le générateur d'isolation phénomènes anormaux tels que la couronne de surface, la décharge et ainsi de suite.

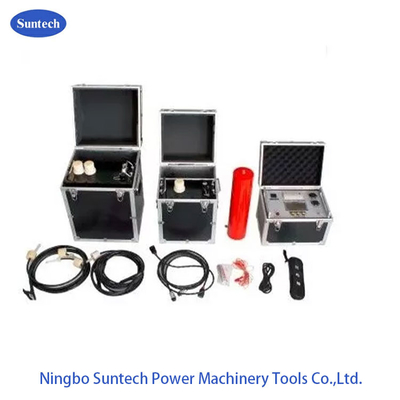

L'ensemble de test est constitué d'une boîte de commande, de deux amplificateurs HV, d'un condensateur de compensation et d'une tige de décharge.il a une excellente performance.

Il est interdit d'augmenter la tension sans charge, ou de se connecter avec une charge résistive.le condensateur optionnel est nécessaire pour connecter.

Jusqu' à présent, l' ensemble de tests conçu forme également de nombreuxmodèle sérialisé différentSelon les différentes applications de test de résistance à travers le booster HV nombre de configurations dans chaque ensemble, Le modèle similaire peut voir un autre modèle typique à la clause suivante.

II. Liste des fournitures du présent modèle:

- Je ne sais pas	Définition	Quantité

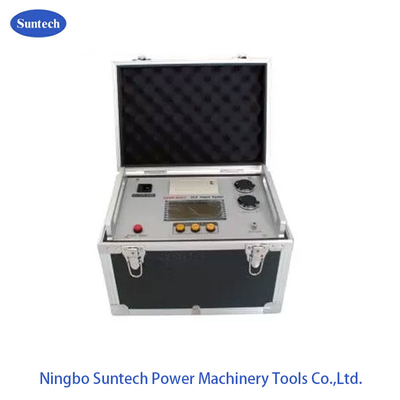

1	Unité de mesure et de contrôle VLF	1	unité

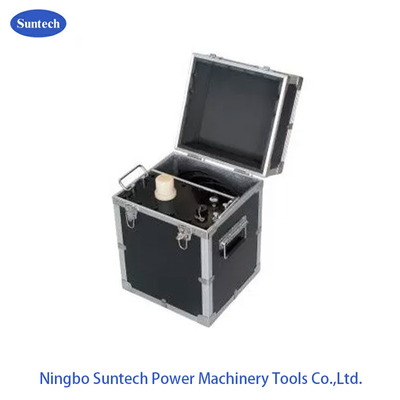

2	Le booster HV de 50 KV	1	unité
2	Le booster HV de 30 KV	1	unité
3	Barre de déchargement	1	unité
4	Condensateur de charge, 0,04 μF	1	unité
5	Les câbles d'essai/de raccordement HV	1	ensemble
6	câble de terre	1	unité
7	20A Fuseau	5	unité
8	Papier à imprimer	2	unité
9	Le manuel	1	unité
10	Rapport d'essai en usine	1	unité

III. Caractéristique du produit:

Conversion électronique de fréquence
Contrôlé par microprocesseur
Deux amplificateurs HV, 90 KV de sortie en série; ou 40 KV/50 KV pour un seul
Écran LCD de grande taille
Sortie d'onde sinusoïdale
Protection contre les surtensions, temps d'action inférieur à 20 ms
Protection contre les surtensions pour les deux côtés d'entrée et de sortie, temps d'action inférieur à 20 ms
La forme de courant de sortie/onde de tension est échantillonnée directement du côté haute tension.
Résistance de limitation de courant HV à l'intérieur
Micro-imprimante à l'intérieur
La tension de sortie ne sera pas affectée par le courant capacitif pendant l'essai, étant donné la conception de la rétroaction négative en boucle fermée.

VI. Modèle facultatif et plage d'essai:

Modèle	Voltage de pointe	Plage de mesure	Le poids	Plage des objets d'essai
Le VLF-30	30 KV	0.1 Hz,≤ 1,1 μF	Contrôleur: 4 kg Remplacement: 25 kg Taille: LWH 323174323	Voltage de 10 KV et inférieur Un câble, un générateur.
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
Le VLF-50	50 KV	0.1 Hz,≤ 1,1 μF	Contrôleur: 6 kg Remplacement: 45 kg Taille: LWH 357210365	15.75KV et inférieure à la tension câble, générateur
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-60	60 KV	0.1 Hz,≤ 1,1 μF	Contrôleur: 6 kg Résistant: 50 kg Taille: LWH 357220370	18KV et sous tension câble, générateur
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF- 80	80 KV	0.1 Hz,≤ 1,1 μF	Contrôleur: 8 kg Remplacement: 90 kg Taille: LWH 357240390	Tensions de 35 KV et inférieures câble, générateur

V.Figure de connexion d'essai

1. Pour les câbles XLPE sous tension d'essai de 80 KV

Équipement d'essai de câbles à très basse fréquence à haute tension Vlf 0

2. Pour le stator du générateur sous tension d'essai de 50 KV
Équipement d'essai de câbles à très basse fréquence à haute tension Vlf 1

VI.Sélection du modèle d'essai

1- Pour le test du câble.

Formule de tension de pointe d'essai: Umax=3U₀,

U₀=Voltage nominal monophasé du câble

Temps d'essai: 60 minutes

2. Pour le stator du générateur

U_{le test}= 1,414*βKU₀,

U_{le test}---- la tension d'essai maximale de 0,1 Hz (kV);

Facteur équivalent de tension β-------0,1 Hz et 50 Hz, généralement prenant 1.2;

Je prends généralement 1,3 contre 1.5, prenez généralement 1.5;

Uo----- les enroulements de stator du générateur à tension nominale (kV):
