Localisateur de distance de défaut de câble souterrain, détecteur de défaut de câble de distribution 8G Stockage

Localisateur de route de câble souterrain et de distance de défaut de câble, détecteur de défaut de câble de distribution

I. Application :

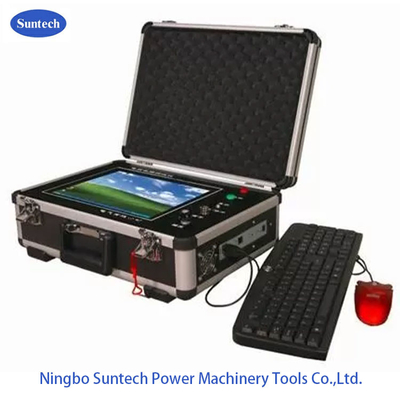

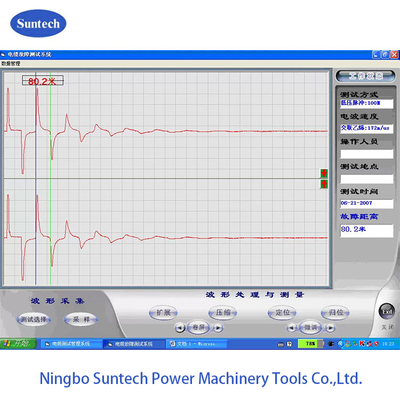

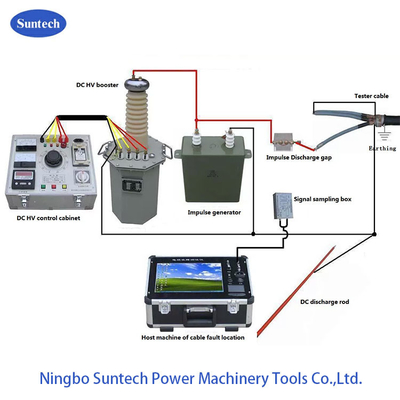

Le localisateur de défaut de câble FKDL2000 est un appareil de test intégré, composé d'un hôte de test de détection de défaut, d'un générateur de signal de traçage de chemin de câble, d'un récepteur de signal de traçage de chemin de câble et d'un localisateur de défaut de câble, etc. La machine hôte, comprenant l'ordinateur intégré, le générateur d'impulsions basse tension et le processeur de données, est utilisée pour tester la distance de défaut, mesurer la longueur du câble et la vitesse de propagation des ondes dans le câble.Le signal sinusoïdal avec une fréquence de 30 kHz et une amplitude de crête de 30 V produit par le générateur de signal de chemin est utilisé pour trouver le chemin du câble. Le récepteur de signal de chemin est utilisé pour recevoir le signal de chemin, et pour trouver le chargement du câble et estimer la profondeur d'enfouissement du câble. Le localisateur de défaut est utilisé pour le positionnement exact du défaut.La méthode de détection comprend trois types :méthode d'impulsion BT, méthode de claquage impulsionnel HT, méthode à impulsions multiples. La partie optionnelle est un booster haute tension CC et une armoire de commande, qui est utilisée pour fournir une tension de claquage afin d'agrandir les dommages d'isolation et de faciliter la réparation.

Le appareil de test intégré est capable de tester les défauts de câble à différents niveaux de tension inférieurs à 35 KV. Il peut tester les défauts de câble de différentes sections, différents diélectriques et différents matériaux de câble. Il peut tester les défauts de câble en circuit ouvert, les défauts de câble en court-circuit, les défauts de câble à basse résistance, les défauts de câble à fuite haute résistance et les défauts de câble à claquage haute résistance.

II. Indice technique :

1, Système de mesure de défaut

• Teste divers types de défauts de câbles d'alimentation et les défauts en circuit ouvert ou en court-circuit des câbles de communication coaxiaux et des câbles téléphoniques.
• Classe de câble testée : 35 KV et moins
• Mesure la vitesse de propagation des ondes radio dans les câbles dont la longueur est connue.
• Distance de mesure : plus de 16 km
• Erreur système : moins de 1 m
• Fréquence d'échantillonnage : 25 MHz
• Résolution minimale : 0,2 m
• Zone morte : moins de 16 m
• Alimentation : CC 12 V
• Poids : 5 Kg

2, Partie générateur de signal de traçage de chemin de câble

• Fréquence de sortie du signal : 30 KHz
• Méthode d'oscillation : hachage
• Puissance de sortie : 30W
• Alimentation : 220V±10%
• Poids : 4 Kg

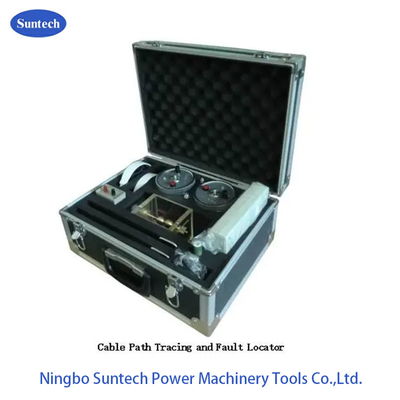

3, Partie localisateur de défaut de câble

• Sensibilité de mesure : La source de signal avec une résistance interne de 50Ω produit un signal de 300 Hz, le localisateur reçoit un signal inférieur à 10μv lorsque la sortie est de 2V et le rapport signal/bruit est supérieur à 20:1.
• Entrée d'impédance : plus de 1,2 KΩ
• Écouteurs de 2 × 2000 Ω
• Tension de fonctionnement : CC 9V±10%
• Température ambiante : -20℃～70℃

4. Autres données techniques

III. Configuration :

• Système de test de défaut de câble FKDL (1 jeu)
• Générateur de signal de chemin FKDL (1 jeu)
• Récepteur de signal de chemin (1 pièce)
• Localisateur de défaut FKDL (1 pièce)
• Armoire d'échantillonnage de courant (1 pièce)
• Éclateur à décharge (1 jeu)
• Écouteurs (2 pièces)
• Condensateur d'impulsion CC (1 jeu)
