Ensemble de testeur de défauts de câbles en boîtier robuste, détecteur de profondeur de câbles souterrains

Testeur d' identification des câbles souterrains, ensemble de test de défaut des câbles, testeur de traçage des câbles

I. Application:

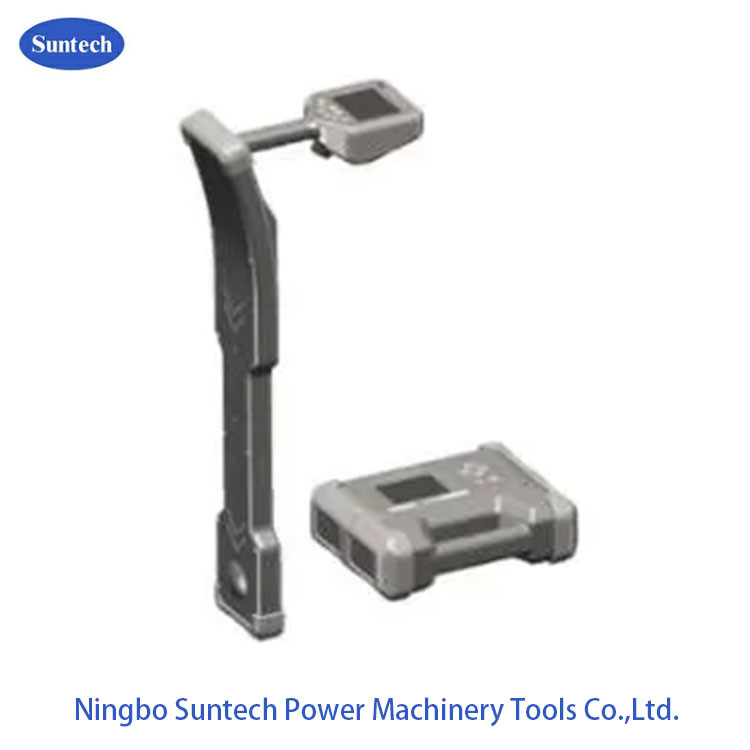

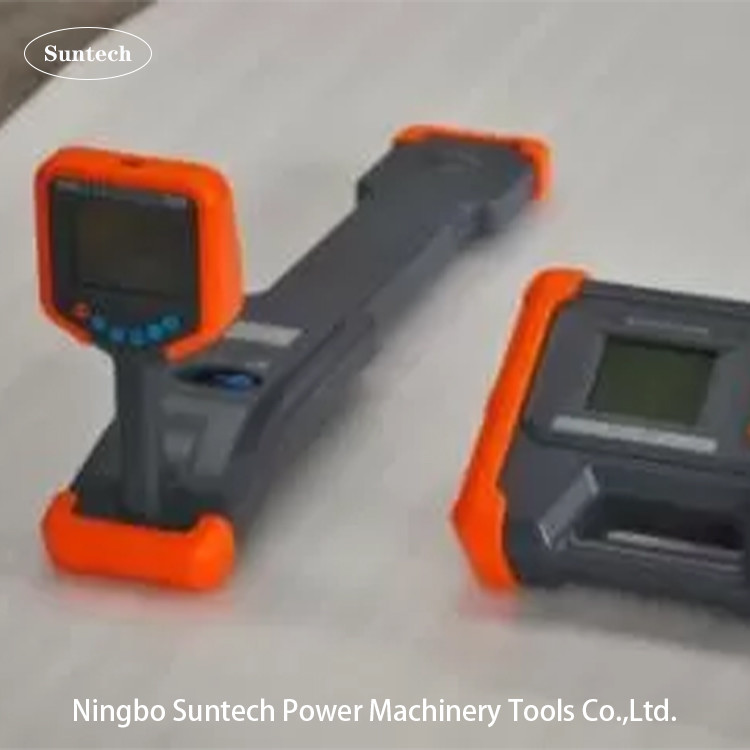

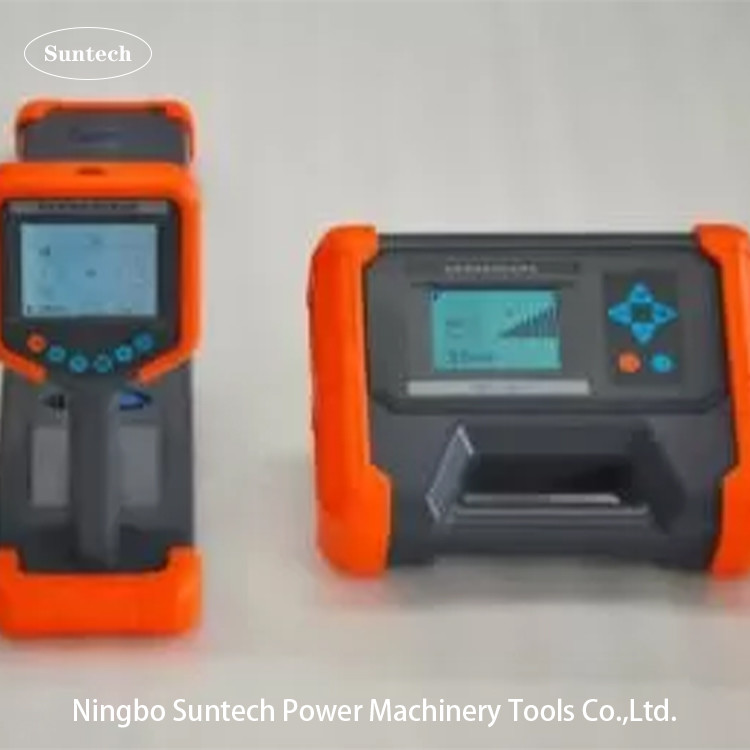

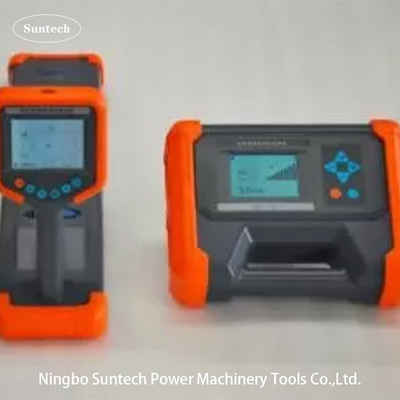

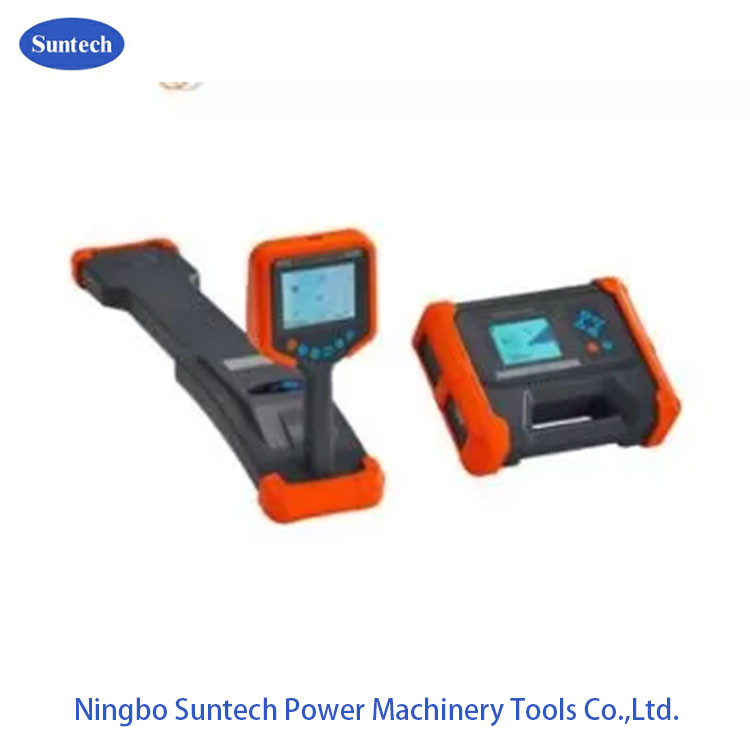

Le testeur de traçage de câbles CTT1000 est un système de détection de conduites métalliques souterraines de haute performance composé d'émetteurs et de récepteurs de signaux.étude des pipelines et mesure de la profondeur des pipelines métalliques et des câbles souterrainsIl peut effectuer l'identification de l'unicité avec une variété d'accessoires sélectionnés, ainsi que les dommages à l'isolation des tuyaux et la recherche de certains types de défauts de câble

II. Caractéristique

1. Affichage de la boussole: affiche intuitivement l'emplacement du pipeline et les directions gauche et droite.

2. Suivi des indications vraies et fausses: mesure de la direction du courant, suivi des indications d'erreur correctes, élimination des interférences de ligne (certaines fréquences).

3. Les mesures de profondeur et de courant permettent d'afficher la courbe historique de la force du signal.

4. Traitement d'échantillonnage entièrement numérique de haute précision: stable et fiable, ultra-haute sensibilité, forte capacité anti-interférence,peut supprimer complètement la fréquence de puissance et les interférences harmoniques des câbles et des pipelines adjacents.

5. Détection du câble en cours d'exécution: pinces de transmission de haute performance, signal de sortie maximal de couplage vers le câble en cours d'exécution.

6. Identification du câble/du pipeline: les pinces flexibles (facultatives) sont faciles à utiliser et donnent clairement des résultats d'identification; les stéthoscopes (facultatifs) peuvent être utilisés lorsqu'il n'est pas pratique d'utiliser des pinces.

7. Détection de défaut de mise à la terre: le booster HV (facultatif) augmente la tension de sortie maximale à 1000V, utilise le cadre A (facultatif) pour localiser les points de rupture de l'isolation au sol du pipeline,pas besoin de régler le zéroLa flèche indique la direction du point de défaillance.

8. Fréquences de détection multiples: détection active et détection passive.

9. Une variété de sorties de signal de l'émetteur: sortie de connexion directe, sortie de couplage de pinceau, induction de rayonnement.

10. Puissance de sortie élevée de l'émetteur, réglable à sortie multiple, correspondance et protection automatiques de l'impédance.

11. un groupe de batteries lithium-ion de grande capacité,

12. Un étui robuste, léger et portable.

III. Paramètre technique

Émetteur

1. Les modes de sortie: sortie de connexion directe, induction de rayonnement, sortie d'accouplement de la pince ((facultatif), booster HV de localisation des défauts ((facultatif).

2. Fréquence de sortie: 640 Hz (fréquence composée), 1280 Hz (fréquence composée), 10 kHz, 33 kHz, 82 kHz, 197 kHz.

3. Puissance de sortie: Max.10W, réglable à 10 vitesses, correspondance automatique de l'impédance.

4. Voltage de sortie de connexion directe: maximum 150 Vpp.

5. Surcharge et protection contre le court-circuit.

6. Interface homme-machine: écran LCD à matrice de points 320 x 240.

7. Batterie intégrée: batterie lithium 18650 à 4 sections, nominale 7,4 V, 6,8 Ah.

Récepteur

1. Mode d'entrée: bobine de réception intégrée, prises CT flexibles (facultatif), stéthoscope (facultatif), dispositif de détection de défaut de type A (facultatif).

2. Fréquence de réception: Fréquence de détection active pour les tuyaux: 640 Hz, 1280 Hz, 10 kHz, 33 kHz, 82 kHz, 197 kHz.;Fréquence de puissance Fréquence de détection passive: 50 Hz/60 Hz et 250 Hz/300 Hz (configurable par l'utilisateur).Fréquence de détection RF passive: la fréquence centrale est respectivement de 10 kHz, 33 kHz et 82 kHz.

3. Mode de détection des tuyaux: méthode de pointe large, méthode de pointe étroite, méthode de vallée sonore.

4. Mode d'identification du câble: CT à pince flexible (facultatif) d'identification automatique et de mesure du courant, d'identification par stéthoscope (facultatif).

5. Affichage LCD 320*240, indiquant l'amplitude du signal, la direction gauche/droite, l'indication correcte/fausse, la courbe historique de la force du signal, la profondeur, le courant et le résultat.

6. Batterie intégrée, batterie lithium 18650 à 2 sections, 7.4V, 3.4Ah.

Autres

1. Dimension: émetteur 280*220*90mm, récepteur 680*277*120mm.

2. Poids: émetteur 2,3 kg, récepteur 2,0 kg.

3. Chargeur: entrée AC100-240V, 50/60Hz, sortie DC 8,4V,2A/3A.

4. Conditions de travail: température -10-40°C, humidité de 5 à 90% RH, altitude < 4500 m.

IV. Accessoires de série

V. Accessoires facultatifs (indiquer lors de la commande)
