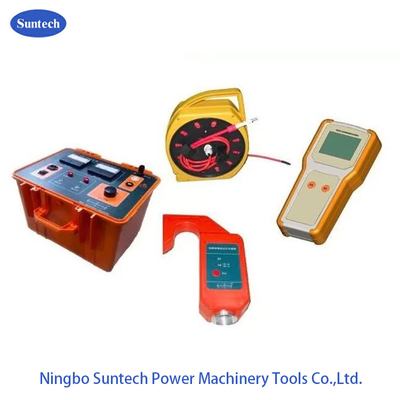

Testeur de localisation des câbles souterrains, testeur de localisation des tuyaux souterrains et des câbles
I. Application et description
1Appliquez-le à un système de distribution d'énergie à mise à la terre neutre à faible courant.
2. Utilisé pour détecter les défauts de mise à la terre métallique sur la ligne de tête, les défauts de mise à la terre par arc, les défauts de mise à la terre par résistance, etc.
3- Pour une ligne cassée, demandez une ligne de branche.
4. Signal à très basse fréquence pour éviter l'influence du condensateur. Facile à trouver le défaut de résistance élevé
5. Recréer la faute par signal haute tension, facile à localiser
6- Transmetteur sécurisé par fonction noir et court-circuit
7. Capteur hautement sensible, conception ouverte et facile à accrocher sur la ligne
8Transmission sans fil, sûre et fiable
9L'émetteur fonctionne avec l'alimentation électrique et le générateur électrique.
10Léger et facile à transporter.
11Le récepteur dispose d'une large interface d'affichage LCD qui peut afficher la forme d'onde et la valeur actuelle.
II. Données techniques
1Précision de localisation:0.2m
2Spécification du transmetteur:
tension en circuit ouvert: vague fondamentale valable de 0 à 28 kV
courant de court-circuit: onde fondamentale valable de 0 à 35 mA ((impulsion CC, valeur de pic de 100 mA))
fréquence de sortie:1Hz
3Distance de communication entre le récepteur et l'émetteur: ≥ 30 m
4Énergie de l'émetteur: 220 V CA ou générateur électrique
5Puissance de l'émetteur: max. 900 W
6Énergie du capteur: trois piles alcalines AAA
7Le récepteur est alimenté par cinq piles alcalines AA.
8Dimension: émetteur 455mmx355mmx310mm
Sensor de 180 mmx100 mmx35 mm
Récepteur 205 mmx200 mmx35 mm
9Poids: émetteur 15 kg
Capteur 0,45 kg
Récepteur 0,45 kg
10Conditions de travail:
Température -10°C à 40°C
Humidité de 5 à 90%
Élevage ≤ 4500 m
