Aperçu Produits Équipement d'essai de câbles haute tension

Appareil d'essai de câble HV XLPE long / équipement d'essai HV 3000KVA ou capacité OEM

Détails sur le produit:

Lieu d'origine:	Ningbo, Chine
Nom de marque:	Ningbo Suntech Power
Certification:	ISO9001
Numéro de modèle:	Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique.

Conditions de paiement et expédition:

Quantité de commande min:	Une unité
Prix:	Negotiable
Détails d'emballage:	Exportation de boîtier en bois standard sans fumigation
Délai de livraison:	25~35 jours ouvrables
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	10 séries / 2 mois

Contact

Description de produit détaillée

Principe de l'essai:	Circuit de résonance à fréquence variable	Utilisation:	Test de résistance à la tension CA pour câble HV ou SIG
Capacité maximale:	3000 KVA ou OEM	Max.Voltage:	150KV ou OEM
Fréquence des essais:	20 à 300 Hz	Cycle de travail:	60 minutes ou OEM
Exactitude d'essai:	Pas moins de 1,5%	Spécial pour:	Test sur site pour les câbles longs HV XLPE et les SIG
Norme d'essai:	Pour les câbles XLPE, la norme IEC 60060-1:2010;IEC 60840:2011 et la norme IEC 62067:2011
Surligner:	Appareil de test des câbles de 3000 KVA , Appareil d'essai du câble XLPE , Équipement d'essai pour le câble XLPE Hv

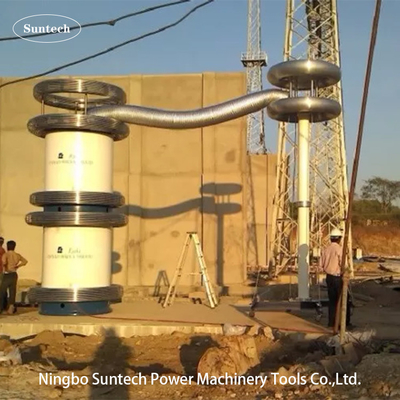

Réacteur d'essai de résistance à la tension à résonance à fréquence variable pour câble long HV XLPE

I. Application:

Le réacteur d'essai haute tension est un booster ou un générateur HV dans le circuit de tension résistant à résonance à fréquence variable, il a une grande capacité et HV pour une pièce avec un facteur de qualité supérieur.Il est spécialement conçu pour l'essai de câbles XLPE haute tension à plus longue distance..

La société Fanke peut terminer la conception et produire les marchandises selon toutes sortes de exigences du client.

Le réacteur de test peut être produit pour être 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV pour chaque pièce de tension nominale en fonction de la portée de l'objet testé différente ou client requried.le courant nominal de chaque réacteur HV peut être de 1 à 5ALes pièces de rechange doivent être déposées à l'intérieur de l'appareil et à l'extérieur de celui-ci.

Figure du principe de l'essai:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Source d'alimentation à fréquence variable qui est la partie de contrôle et de mesure du circuit d'essai.

T: Transformateur d'excitation qui fournit la tension d'excitation pour le réacteur d'essai HV
L: Réacteur d'essai dont l'inductivité résonnante dans le circuit LC produit la tension d'essai

Cx: Équipement testé

MOA1: L'arrêteur de foudre est la partie de protection du transformateur d'excitation
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension)) qui est la partie de mesure de la tension HV

III. Données techniques générales:

Mode d'essai du système: résonance en série à fréquence variable
Modèle de système: OEM
Énergie d'entrée: 380 ± 10% ((trois phases),50 Hz/60 Hz
Nombre de réacteurs d'essai HV: OEM
Capacité de sortie nominale: OEM
Voltage de sortie nominale: 150 KV ou OEM
Voltage maximal d'essai: pas plus de 150KV, 300KV, 450KV
Courant de sortie nominal: 25A maximum ou OEM
Plage de fréquences de réglage: 20 Hz à 300 Hz
Forme d'onde de tension de résonance de sortie: vague sinusoïdale
THD de la forme d'onde de sortie: ≤ 1%
Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
Cycle de travail: 60 min en dessous de la condition de fonctionnement actuelle nominale;
Facteur de qualité de l'ensemble d'essai lui-même: Q≥60
L'augmentation de température est inférieure à 65 K en 60 minutes de courant de travail nominal.
Niveau sonore: pas plus de 65 dB
Structure du réacteur: type immergé dans l'huile, type cylindre en tube époxy;

IV.Accessories

Anneaux de couronne nécessaires
Les câbles parallèles du réacteur
Les câbles de sortie HV ((réacteur à diviser)
Anneau corona pour le réacteur d'essai
Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

V. Modèle typique de réacteurs d'essai

1 Modèle facultatif pour le câble XLPE de classe 132KV pour l'essai de résistance à la tension sur site

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application maximale
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	5A	775 KVA	Le câble de 132 kV≤1km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	10A	1550 KVA	Le câble de 132 kV≤2km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	15A	Pour l'aéronef	Cable de 132 kV≤3km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	20A	Pour l'électricité	Cable de 132 kV≤4km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	25A	3875 KVA	Cable de 132 kV≤5km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	50A	Pour l'électricité	Le câble de 132 kV≤10 km
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	155 KV	80A	12400 KVA	Le câble de 132 kV≤16 km
Le système d'aiguillage doit être équipé d'un système de freinage.	155 KV	100A	15500 KVA	Le câble de 132 kV≤ 20 km
Des exigences particulières peuvent être faites par commande.

Note :Classe de tension testée du câble ≤ 132 kV, 0,25 uF/km

2 Modèle facultatif pour le câble XLPE de classe 230KV soumis à l'essai de résistance à la tension sur place

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application maximale
Le système d'aiguillage doit être équipé d'un système de freinage.	255 KV	8A	Pour les appareils électroniques	Cable de 220 à 230 kV ≤ 1 km
Le système d'aiguillage doit être équipé d'un système de freinage.	255 KV	16A	4080 KVA	Cable de 220 à 230 kV≤ 2 km
Le système d'alimentation est équipé d'un système d'alimentation électrique.	255 KV	24A	Équipement pour la fabrication de lampes	Cable de 220 à 230 kV≤ 3 km
Pour les appareils de traitement des gaz, le réglage de la tension doit être effectué à l'aide d'un régulateur.	255 KV	32A	8160 KVA	Cable de 220 à 230 kV≤ 4 km
Le système d'aiguillage doit être équipé d'un système de freinage.	255 KV	40A	10200 KVA	Cable de 220 à 230 kV ≤ 5 km
Pour les appareils de traitement des gaz, les valeurs de CO2 sont déterminées par la méthode suivante:	255 KV	80A	20400 KVA	Cable de 220 à 230 kV≤10 km
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.	255 KV	100A	25500 KVA	Le câble de 220 à 275 kV ≤ 12,5 km
Des exigences particulières peuvent être faites par commande.

Note :Classe de tension testée du câble ≤ 230 kV, 0,25 uF/km

3 Modèle facultatif pour le câble XLPE de classe 330KV soumis à l'essai de résistance à la tension sur place

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application maximale
Le système d'aérodrome doit être équipé d'un système d'aérodrome.	350 kV	10A	3500 KVA	Cable à hauteur de 330 kV≤1km
Le système d'aérodrome doit être équipé d'un système d'aérodrome.	350 KV	20A	7 000 KVA	Cable à hauteur de 330 kV≤ 2 km
Le système d'aiguillage doit être équipé d'un système de freinage.	350 KV	30A	10500 KVA	Cable à hauteur de 330 kV≤3km
Le système d'aiguillage doit être équipé d'un système de freinage.	350 kV	40A	Le système d'alimentation électrique	Cable à hauteur de 330 kV≤ 4 km
Le système d'aérodrome doit être équipé d'un système d'aérodrome.	350 kV	60A	21000 KVA	Cable à hauteur de 330 kV≤ 5 km
Le système d'aiguillage doit être équipé d'un système de freinage.	350 kV	80A	28000 KVA	Cable à hauteur de 330 kV≤10 km
Des exigences particulières peuvent être faites par commande.

Note :Classe de tension testée du câble ≤ 330kV, 0,25uF/km

4 Autre modèle facultatif pour les câbles longs XLPE pour l'essai de tension sur place

Modèle	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 20 Hz)
Le système d'aiguillage doit être équipé d'un système de freinage.	130 KV	10A, 20A	1300 KVA	Pour U₀=64KV et au-dessous du câble
Le système d'alimentation électrique doit être équipé d'un système d'alimentation électrique.	150 KV	10A, 20A	3 000 KVA	Pour U₀= 87KV et au-dessous du câble
Pour les appareils de traitement des gaz, la valeur de l'électricité utilisée doit être égale ou supérieure à:	250 KV	20A, 40A	10 000 KVA	Pour U₀=127KV et au-dessous du câble
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV	20A, 80A	20000 KVA	Pour U₀=127KV et au-dessous du câble
Le système d'aérodrome doit être équipé d'un système d'aérodrome.	350 kV	20A, 60A	21000 KVA	Pour U₀= 230KV et au-dessous du câble
Le système d'aiguillage doit être équipé d'un système de freinage.	350 kV	20A, 80A	42000 KVA	Pour U₀= 230KV et au-dessous du câble
Des exigences particulières peuvent être faites par commande.

Note : la tension d'essai du câble XLPE est considérée comme 1,7 U.₀

5 Modèle facultatif pour les câbles de classe HV ou EHV et les SIGÉpreuve d'hypotension AC sur site

Ml'odel	Voltage nominal	Courant de sortie nominal	Capacité de sortie nominale	Application du projet (à partir de 20 Hz)
Le système de freinage est utilisé pour les systèmes de freinage.	Pour les appareils à commande numérique	20A@130KV	2600 KVA	Pour U₀= câble 64KV Pour les SIG de classe 72,5 KV
		10A@260KV		Pour U₀= câble de 127 KV Pour les SIG de la classe 145 KV
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	150 KV, 300 KV	Pour les appareils à commande numérique	9 000 KVA	Pour U₀= câble 87KV Pour les SIG de classe 72,5 KV
		30A@300KV		Pour U₀= câble à 160KV Pour les SIG de classe 170 KV
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV, 500 KV	40A@250KV	10 000 KVA	Pour U₀= câble de 127 KV Pour les SIG de la classe 145 KV
		20A@500KV		Pour U₀= câble de 290KV Pour les SIG de la classe 362 KV
Le système de freinage doit être équipé d'un dispositif de freinage.	250 KV, 500 KV	80A@250KV	20000 KVA	Pour U₀= câble de 127 KV Pour les SIG de la classe 145 KV
		40A@500KV		Pour U₀= câble de 290KV Pour les SIG de la classe 362 KV
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A.	350 KV, 700 KV	60A@350KV	21000 KVA	Pour U₀= câble 190KV Pour les SIG de classe 170 KV
		30A@700KV		Pour U₀= câble de 290KV Pour les SIG de classe 550 KV
Des exigences particulières peuvent être faites par commande.

VI. Tableau des normes d'essai sur place de la CEI 60840:2011 et de la CEI 62067:2011 pour le câble XLPE

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 1

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 2

VII. Tableau standard des essais d'isolation sur site de la CEI 62271-203:2011 pour le SIG HV

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 3
