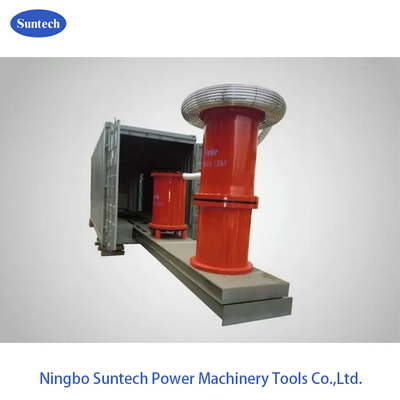

Ensemble d'essai HV de type récipient avec système d'essai à haute tension rapide par résonance

Résonance à fréquence variable Résistez à la tension Ensemble de test, Ensemble de test HV de type conteneur avec résonance, Test rapide

I. Application:

L'appareil d'essai en résonance en série de type récipient CHX-(JZ fixe l'ensemble de l'équipement d'essai de l'appareil d'essai en résonance en série dans plusieurs récipients,conception intégrée de l'armoire d'observation et de contrôle et de l'équipement de test complet, connexion de la ligne d'essai et de la boîte de distribution d'énergie vise à transporter la tondeuse, connexion rapide pour le test,Convient à l'entretien et à l'installation des équipements d'essai qui réduisent considérablement l'intensité du travail et adapté au fonctionnement sur le terrain

II. Champ d'application

• Le transformateur induit résiste à la tension et à l'essai PD.
• essais d'étalonnage du CVT de classe 500 KV et inférieurs;
• Épreuve d'hypotension CA pour HV CT/interrupteur/bouchon de classe 220 KV et inférieure
• Épreuve de résistance à la tension CA pour les SIG, les GIL et les câbles de classe 220 KV maximum

III. Types de solution

• Container type 220kv transformateur résister à la tension et équipement complet de l'essai de décharge partielle
• Équipement d'essai de résonance en série GIS à fréquence variable à haute tension 220kv de type conteneur.
• Équipement d'essai de résonance à fréquence variable de câble XLPE haute tension de type conteneur.
• Transformateur HV de type conteneur, équipement d'étalonnage CVT.

Note: une partie d'entre elles peut être conçue comme un télescope hydraulique électrique en raison de la taille de l'équipement.

Certaines parties des testeurs peuvent être conçues avec compatibilité

IV. Aménagement de base des conteneurs

• Salle d'observation et de contrôle: comprend une unité d'observation et de contrôle, par exemple un cabinet de commande ou un ordinateur, un compteur de valeur de pointe, un instrument de décharge partielle, etc.
• Zone d'intégration des équipements d'essai HV: y compris la source d'alimentation à fréquence variable ((décharge partielle ou générale), le transformateur d'excitation HV ((décharge partielle), les réacteurs d'essai HV,Diviseur de tension de capacité HV.
• Unités de distribution d'électricité: il s'agit de la foudre, de la climatisation de la salle de commande, du circuit de distribution d'électricité de la salle d'observation et de contrôle.
• Districts d'entrepôts de raccordement à l'essai:comprend les entrepôts de lignes de raccordement à l'essai externes, de raccordement et d'outils pour l'essai et l'installation.
• La plaque de propulsion hydraulique électrique peut être utilisée pour certaines parties de la spécification, ce qui rend le dispositif dans les zones HV étirer ou retourner dans la cabine automatiquement

V. Caractéristiques techniques et avantages

• Efficacité considérablement améliorée des essais sur le terrain
• Conception intégrée de l'armoire d'observation et de contrôle et du dispositif d'essai complet.
• Considération des problèmes de chauffage, de vibration et de perte par un concept de conception entièrement nouveau
• Convient pour le levage et le transport
• Fermé à l'eau, à la pluie et au chaud.
• Un bureau d'opération et un emplacement spéciaux pour l'instrument, un dispositif hydraulique bidimensionnel anti-vibration, empêchent les dommages de l'instrument dans le transport d'essai.
• Une distance d'isolation suffisante a été prise en considération lors de la conception des équipements HV et des conteneurs.
• Le système du dispositif d'essai et les paramètres de configuration du récipient peuvent être sélectionnés à partir des échantillons du client.
• Le réacteur est propulsé électriquement s'il est équipé d'une unité de poussée hydraulique et si le mouvement est doux et stable, sans stagnation de serrage ni oscillation pour éviter le temps de manipulation des unités de propulsion.
• Générateur et dispositif de commande de câble est également peut être sélectionné

VI. Principales composantes:

• Groupe de réacteurs d'essai HV
• Source d'alimentation à fréquence variable
• Transformateur d'excitation
• Diviseur de tension
• Récipient d'exploitation et de contrôle plus petit
• Un récipient standard pour la zone d'essai HV
• Des accessoires de test et ainsi de suite.
