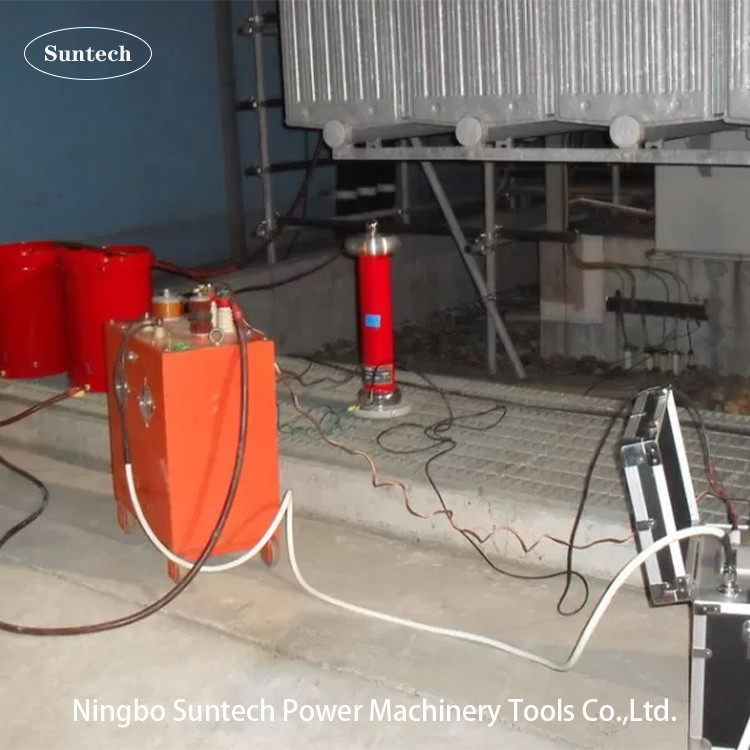

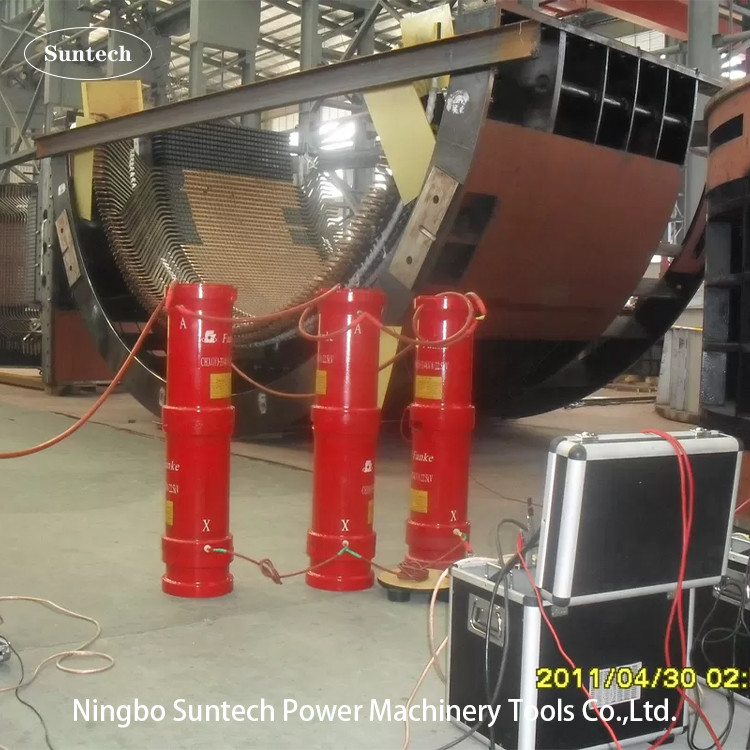

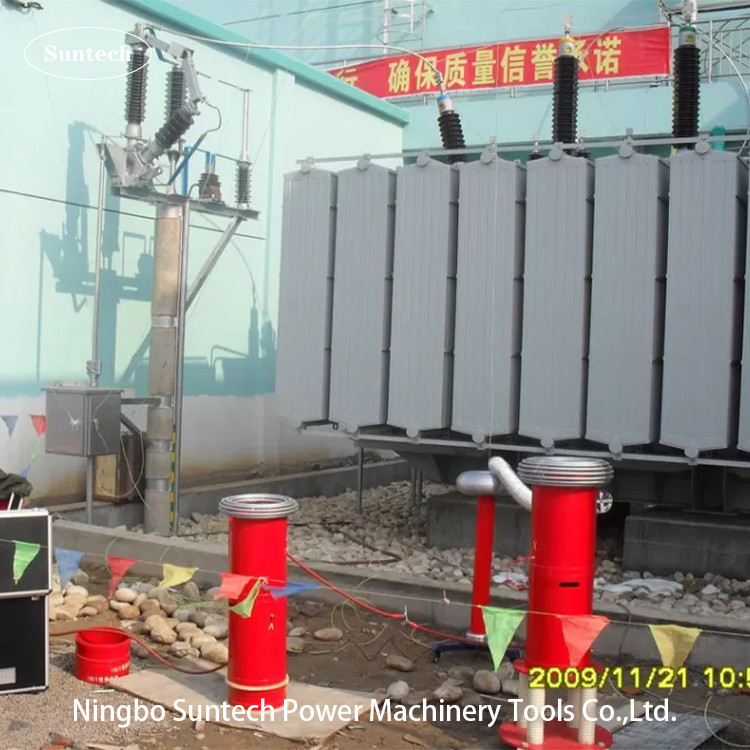

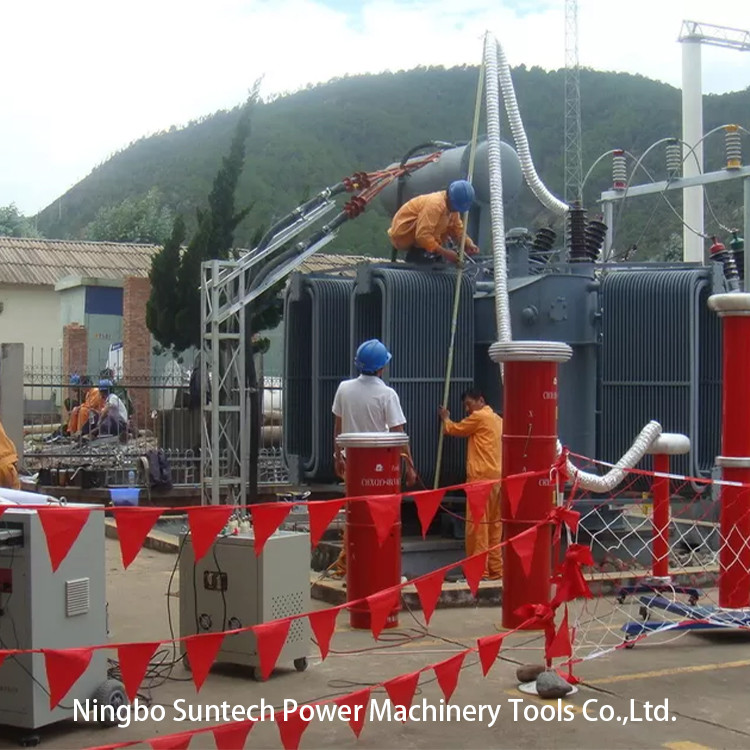

Système de test de résonance CA sur site pour les essais de sous-stations de puissance de 110 KV

Nom de l'organisme:1Le condensateur de charge peut être optionnel lors des essais du moteur de puissance, du générateur et du transformateur de puissance sous 45 à 65 Hz.

2Le réacteur d'essai peut être fabriqué pour être de 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV pour chaque pièce en fonction de la portée de l'objet testé ou des besoins du client.

III. Circuit d'essai:


VF: source d'alimentation à fréquence variable T: transformateur d'excitation
L: Réacteur d'essai Cx: Équipement testé MOA1: Arretteur de foudre
C1,C2: Diviseur de tension ((C1 est le bras haute tension,C2 est le bras basse tension))



IV. Données techniques

1. L'alimentation électrique: 220 ± 10% ((single phase),50 Hz/60 Hz
2. Application: sous-station de distribution électrique et SIG 110KV
3. Capacité de sortie nominale: 216 kVA
4. Le niveau de tension de l'appareil doit être supérieur ou égal à:
5. Le courant d'essai: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Plage de fréquences de réglage: 30 Hz à 300 Hz
7. Forme d'onde de tension de résonance de sortie: vague sinusoïdale
8. THD de la forme d'onde de sortie: ≤ 1%
9. Niveau d'isolation: inférieur à 1,1 fois et en tenant 1min, normale
10. Cycle de travail: 60 min en dessous de la condition de fonctionnement actuelle nominale;
11. Facteur de qualité de l'ensemble d'essai lui-même: Q≥30 ((à F=30HZ);
12. L'augmentation de température est inférieure à 65 K en 60 minutes de courant de travail nominal.
13. Niveau sonore: pas plus de 70B
14. Structure du réacteur: type sec, type cylindre en tube époxy;

V. Accessoires

• Boîte d'accessoires pour les accessoires de rangement
• câbles d'entrée de source d'alimentation
• câbles de sortie de source d'alimentation
• Les câbles de sortie des transformateurs à excitation
• Les câbles de mise à la terre du système
• Les câbles parallèles du réacteur
• Les câbles de mesure HV (les câbles de sortie du signal du diviseur de tension)
• Les câbles de sortie HV ((réacteur à diviser,diviseur à l'objet d'essai)
• Base de support isolante
• anneau de couronne pour test de 200 KV
• Un rapport d'essai final, un certificat de qualité, un manuel d'utilisation et une liste d'emballage sont proposés.

VI. Partie facultative

Condensateur de compensation de charge

• Modèle facultatif: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
