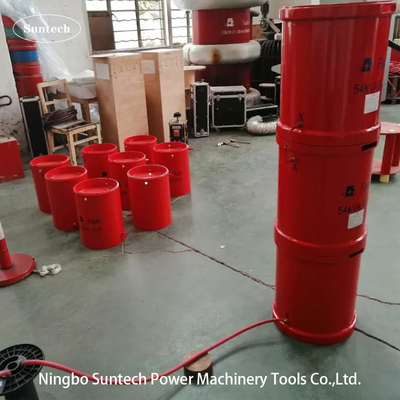

Système d'essai de résonance de type de modulation de fréquence série 280kVA

Appareil d'essai de résonance en série de type de modulation de fréquence

1.Période d'application du dispositif
1. répondre à l'essai de résistance à la tension CA du câble de 10 kV/300 mm2, la capacité par unité de longueur est de 0,3755 μF/km, la longueur du câble est de 2000 m, la capacité du câble testé est de 0,75 μF,la tension d'essai est de 22 kV, et le temps d'essai est de 5 min;
2. Répondre à l'essai de résistance à la tension du câble AC de 35 kV/240 mm2, la capacité par unité de longueur est de 0,175 μF/km, la longueur du câble est de 1000 m, la capacité du câble testé est de 0,175 μF,la tension d'essai est de 52 kV, et le temps d'essai est de 180 minutes;
3. Répondre à l'essai de résistance à la tension CA du câble de 110 kV/630 mm2, la capacité par unité de longueur est de 0,1880 μF/km, la longueur du câble est de 100 m, la capacité du câble testé est de 0,188 μF,la tension d'essai est de 128 kV, et le temps d'essai est de 60 min;

2L'appareil suit la norme
GB10229-88 "Réacteur"
Les tests de détection de l'équipement électrique doivent être effectués en tenant compte de la norme GB50150-2016 "Règlement d'essai de remise des équipements électriques".
DL/T 596-1996 "Règlement sur les essais préventifs des équipements électriques"
Les caractéristiques de l'appareil doivent être définies en fonction de l'état de l'appareil.
GB2900 "Terminologie électrique"
GB/T16927.1~2-1997 "Technologie d'essai à haute tension"
GB 191-2000 "Signes graphiques d'emballage, de stockage et de transport"
JB/T 9641-1999 "Transformateur d'essai"
IEC 358 (1990) "Condensateur d'accouplement et diviseur de tension de la capacité"
Q/WFK005-2005 "Transformateur d'essai" Norme d'entreprise de la société Fanke
Q/WFK008-2004 "Réacteur d'essai" Standard d'entreprise de Fanke Company

3. Conditions environnementales du dispositif
1. température ambiante: -5°C à +45°C;
2- humidité relative: ≤ 90%, pas de condensation;
3. Altitude: ≤ 1000 m.

4Quatrièmement, les principales exigences techniques de performance du dispositif
1. Capacité nominale: 280 kVA;
2Voltage nominale: 35 kV; 140 kV;
3. courant nominal: 2A;
4- alimentation électrique: 380 V ± 10%;
5- Capacité nominale de l'alimentation électrique à fréquence variable: 20 kW;
6Fréquence de travail: 45 à 300 Hz;
7. précision de réglage de fréquence: 0,01 Hz; instabilité de fréquence: ≤ 0,01%;
8Temps de fonctionnement: 180 min de fonctionnement continu sont autorisés sous puissance nominale;
9. hausse de température: après un fonctionnement continu nominal de 180 minutes, la hausse de température de chaque partie du dispositif est ≤ 65 K;
10. forme d'onde de sortie: vague sinusoïdale, taux de distorsion de la forme d'onde < 1%;
11Facteur de qualité: l'appareil lui-même Q> 30 (lorsque f=40Hz);
12Protection: avec protection contre les surtensions, les surtensions et les flashovers (voir la section "alimentation par conversion de fréquence" pour plus de détails);
13. Précision de mesure: valeur effective de 1,5.
