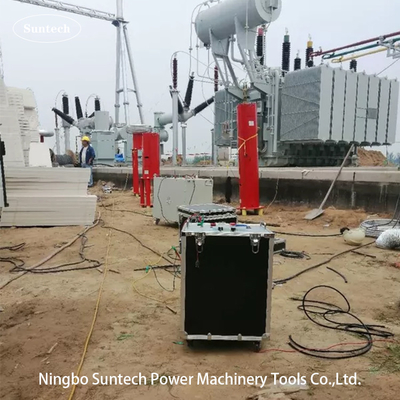

Système de test de résonance haute tension de la série 100 kV portable

Appareil d'essai de résonance en série

1Le sujet.
1.10 kV/300 mm2 câble, capacité unitaire de 0,37 uF/km, longueur de câble de 1,4 km, capacité de câble testée de 0,153 uF, fréquence d'essai de 30 à 300 Hz, tension d'essai de 52 kV, temps de tension de 60 min;
2. un transformateur de puissance de 35 kV, une fréquence de courant alternatif, une résistance à l'essai de tension, une capacité ≤ 0,02 uF, une fréquence d'essai de 45 ∼ 65 Hz, une tension d'essai n'excédant pas 68 kV, un temps d'essai de 1 minute;
3. les transformateurs et les interrupteurs à tension de 35 kV ou moins, dont la fréquence d'essai est comprise entre 30 et 300 Hz, dont la tension d'essai ne dépasse pas 100 kV et dont la durée d'essai est de 1 minute;
2Conditions environnementales d'utilisation du dispositif
1. température ambiante: -5°C-45°C;
2- humidité relative: ≤ 90%, pas de condensation;
3. Altitude: ≤ 1000 m.
3Les principaux paramètres techniques et fonctions du système
1- Capacité nominale: 108 kVA;
2Voltage nominal: 27 kV; 100 kV;
3. courant nominal: 4A; 1A;
4- alimentation électrique: 220 V à phase unique ± 10%;
5Fréquence de travail: 30 à 300 Hz;
6Résolution de fréquence: 0,1 Hz; instabilité de fréquence: ≤ 0,1%;
7Temps de travail: 15 min de fonctionnement continu sont autorisés sous puissance nominale;
8. hausse de température: après 15 minutes de fonctionnement continu à puissance nominale, la hausse de température de chaque partie du dispositif est ≤ 65 K;
9. forme d'onde de sortie: vague sinusoïdale, taux de distorsion de la forme d'onde < 1%;
10Facteur de qualité: le dispositif lui-même Q≥30 (lorsque f=45Hz);
11Protection: avec protection contre le sur courant, la sur tension et le flashover (voir la section de l'alimentation par conversion de fréquence pour les avantages);
12. précision de mesure du système: valeur effective 1.5.
