Systèmes d'essai de transformateurs CA libres PD, équipement d'essai à fort potentiel de type HV

III.Objets applicables

• Test de décharge partielle et de tenue à la tension alternative pour l'ingénierie et les appareils électriques HT, tels que transformateur, GIS, inductance mutuelle, interrupteur, bague, parafoudre, câbles.
• Tenue à la tension alternative des matériaux isolants

IV.Caractéristiques techniques

• Petite ampleur d'installation complète qui peut garantir l'ampleur dans les 5pC (sauf cas particuliers)
• Coque coulée en résine époxy, baril extérieur d'isolation haute tension non corona en fibre de verre
• Faible impédance de l'équipement complet, fonctions complètes de surtension, de surintensité, de protection contre les arcs avec fiabilité
• Moule dédié traité pour le bouclier de classement, moulé en aluminium, surface lisse, léger, pratique pour l'installation
• Le dispositif de test HT de grande capacité utilise un système de mesure et de contrôle intelligent de fréquence industrielle pour garantir une intelligence et une intelligence beaucoup plus élevées.
• automatisation du contrôle et de la protection.
• En échantillonnant et en utilisant la communication optique, isolez soigneusement la boucle de contrôle haute tension et basse tension.
• L'auto-inspection et l'affichage de l'état en temps réel sont disponibles dans le processus de test.
• Fonction de gestion parfaite des données et du rapport.
• Être capable d'enregistrer et de dessiner la courbe de test HV U/T, I/T

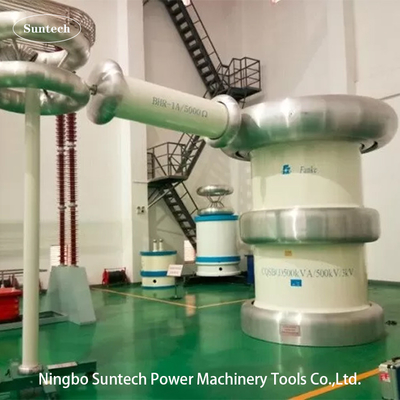

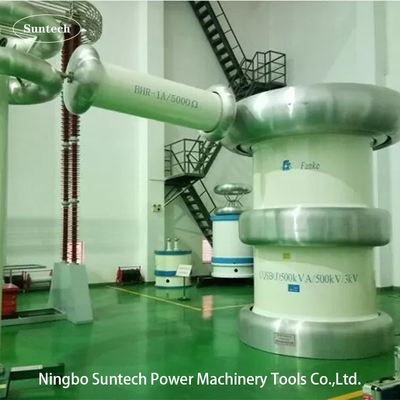

V. Figure de connexion de test (par exemple : modèle CQSB-500KVA/500KV) :

VI.Avantages

1. Test de fréquence d'alimentation pure à 50 Hz ou 60 Hz, la distorsion de tension de sortie (THD) est très faible.
2. Répondre aux exigences de mesure de faibles décharges partielles
3. Structure modulaire pour gagner de la place dans le hall d'essais
4. Faible impédance, large plage d'applications
5. Facile à utiliser avec un système de mesure contrôlé par ordinateur
6. Circuit de protection complet pour assurer la sécurité du personnel et des équipements
7. Composants électroniques sensibles à la protection contre les surtensions et les transitoires
8. Particulièrement adapté aux tests nécessitant une tension stable même si la charge change sous tension (tests corona, humides et pollution) ou lorsque la charge est inductive (transformateurs de tension inductifs).

VII.Données techniques générales :

1. Mode de test du système : Systèmes de test de tension de tenue CA sans PD avec transformateur de type cylindre

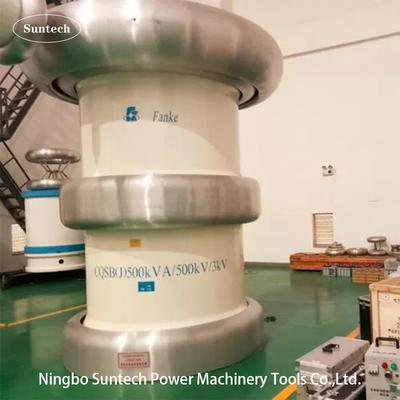

2. Modèle du système : CQSB-500KVA/500KV
3. Alimentation d'entrée : 380 ± 10 % (monophasé), 50 Hz/60 Hz
4. Capacité de sortie nominale : 500 kVA
5. Tension de sortie nominale : 500 KV
6. Tension d'essai maximale : pas plus de 500 KV
7. Courant de sortie nominal : 1,0 A
8. Rég.Plage de fréquence : 50/60 Hz
9. Forme d'onde de tension de sortie : onde sinusoïdale pure
10. Augmentation de la température : moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes ;
11. Niveau sonore : Pas plus de 65 dB
12. Structure : immergée dans l'huile avec un type de cylindre conçu

VIII.Autres composants optionnels

1. Filtre anti-bruit d'alimentation
2. Triple et cinquième filtre
3. Réacteur de compensation
4. Dispositif électronique de protection rapide contre les surtensions
5. Condensateur standard SF6·
6. Détecteur de décharge partielle

IX.Autre modèle typique

1. Type de transformateur unique:

2. Type de transformateurs à cylindre empilables :
