Équipement d'essai AC ultra léger à haute tension, ensemble de test Hipot portable pour câble court

Transformateur de test de fréquence de puissance ultra-légère, ensemble de test de résistance à la tension en courant alternatif, type portable

I. Description du produit

Le transformateur de test de fréquence de puissance ultra-légère de la série CQSB est principalement utilisé pour le test de résistance à la tension de fréquence de puissance AC ou DC pour les équipements électriques HV, les composants électriques,matériau d'isolation par système électrique, entreprises industrielles et minières, transports,unités de recherche scientifique,notamment pour le transfert sur le terrain, la révision et les essais de terrain préventifs de petites et moyennes entreprises
Il fonctionne à une fréquence de puissance de 50/60 Hz. Le booster HV peut adopter l'isolation SF6 ou l'isolation à l'huile ou l'isolation à la résine époxy.

II. Applications:

• Fréquence d'alimentation tension CA ou CC résister à l'essai en usine pour des types d'équipement électrique HV,composants, matériaux d'isolation
• Tests de remise en service, de révision et de prévention sur le terrain pour les équipements électriques de taille moyenne et petite.
• Essai de résistance à la tension CA pour câble court
• La tension de la fréquence d'alimentation résiste à la source d'outils isolants et à la chaussure isolante (gants)
• Test AC pour les interrupteurs, transformateurs, moteurs, etc.; largement utilisé pour les tests électriques dans diverses usines et instituts.

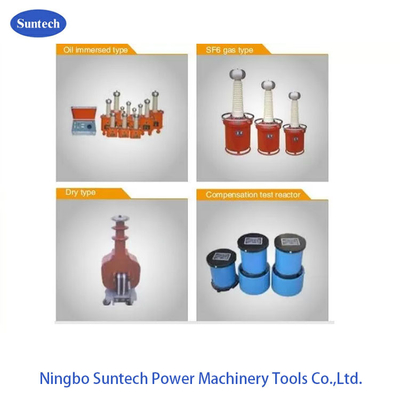

III. Types de réacteurs de rappel HV

• Transformateur d'essai immergé dans l'huile
• Transformateur d'essai gonflable SF6
• Transformateur d'essai à sec
• Réacteur sec de type FKDK facultatif avec courant ou tension de compensation

IV. Fonctions de commande universelles

1. Isolement au gaz SF6 sur le booster HV
2. Autres appareils de traitement des données
3. Display numérique
4. Une grande précision
5. Résolution élevée;
6. Temps automatique
7. Une protection complète
8. Alerte électrique
9. Temps automatique

V. Composants principaux d'un ensemble

• appareil de régulation de la tension,
• Transformateur d'essai

VI. Accessoires facultatifs:

• inducteur de compensation,
• Diviseur de tension (pour la mesure de la précision de la tension de sortie)
• Pièces de silicium de rectification (pour changer la tension CA en tension CC),
• résistance de protection (pour la protection contre les courts-circuits ou les pannes),
• une tension de sortie de tension (pour la décharge de tension résiduelle adsorbée),
• L'écart de sphère de protection ((pour la protection contre les décharges dans le circuit d'essai en cas de hausse de tension),
• Microamètre,etc. (pour la mesure de la précision du courant de fuite lors d'une augmentation de tension CC)

VII. Les États membresSp techniqueLes qualifications:

1. Sortie: réalisée sur commande, onde sinusoïdale,
2. Capacité: réalisée sur commande
3. Plage de chronométrage: 0-999S
4. Précision de la mesure de la tension: ≤ 1,5% (F.S) + 3 morsures
5. Précision de la mesure de la monnaie: ≤ 1,5% (F.S) + 3 morceaux
6. Durée: 5 minutes à capacité nominale
7. La tension d'entrée:AC220V±10% 50/60Hz±1
8. Température ambiante: - 8°C ∼ 50°C
9. RH:85%, pas de rosée
10. Au-dessus du niveau de la mer: 1000 mètres ou moins
