Réacteur de compensation de test de fréquence de puissance pour les petits réacteurs à courant alternatif

Test de fréquence de puissance ultra-légère Réacteur de compensation, ensemble de test de résistance à la tension CA, type portable

I. Description du produit

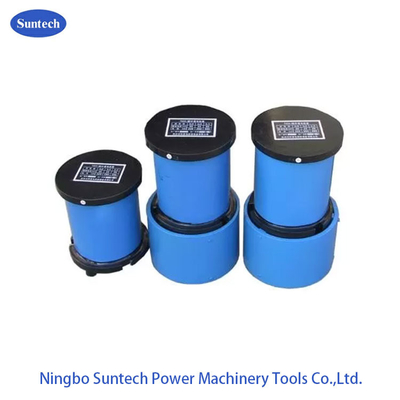

Le réacteur compensateur de test de fréquence de puissance ultra-légère de la série FKDK est une unité de courant de compensation à haute tension portable avec conception à sec.Il est généralement utilisé en combinaison avec un ensemble d'essai AC hypot de fréquence d'alimentation portable pour réduire le poids de chaque pièce de l'ensemble d'essaiIl fonctionne à une fréquence de puissance de 50/60 Hz.

il a une petite taille, un poids léger et une conception portable,et rend la capacité d'entrée de commande du régulateur de tension correspondant de l'essai AC hypot réglé pour être éprouvé par le courant d'essai de compensation sous pas plus que la tension cible tet..

Il est généralement relié à l'objet de test dans un circuit parallèle à travers une combinaison de plusieurs pièces utilisées pour obtenir une sortie de courant de test plus grande.

II. Applications:

• Fréquence d'alimentation tension CA ou CC résister à l'essai en usine pour des types d'équipement électrique HV,composants, matériaux d'isolation
• Tests de remise en service, de révision et de prévention sur le terrain pour les équipements électriques de taille moyenne et petite.
• Essai de résistance à la tension CA pour câble court
• La tension de la fréquence d'alimentation résiste à la source d'outils isolants et à la chaussure isolante (gants)
• Test AC pour les interrupteurs, transformateurs, moteurs, etc.; largement utilisé pour les tests électriques dans diverses usines et instituts.

III.Indice technique de chaque pièce:

1Voltage et courant nominaux

• Trois bornes de sortie: A1X A2X A3X
• Voltage nominal (kV): 30 25 20
• Courant nominal (mA): 150 250 300

2Fréquence nominale: 50 Hz

3- mode de fonctionnement: à 300 mA, fonctionnement continu pendant 10 min;

à 250 mA, fonctionnement continu pendant 30 min;

à 150 mA, fonctionnement continu pendant 120 min;

4Conditions de fonctionnement: T: -20°C 45°C H: ≤ 85%

5. Dimensions: φ220×270

6Poids: 17 kg
