Support de touret hydraulique SI-30 pour conducteurs — Équipement de manipulation de bobines de câble robustes de 300 KN

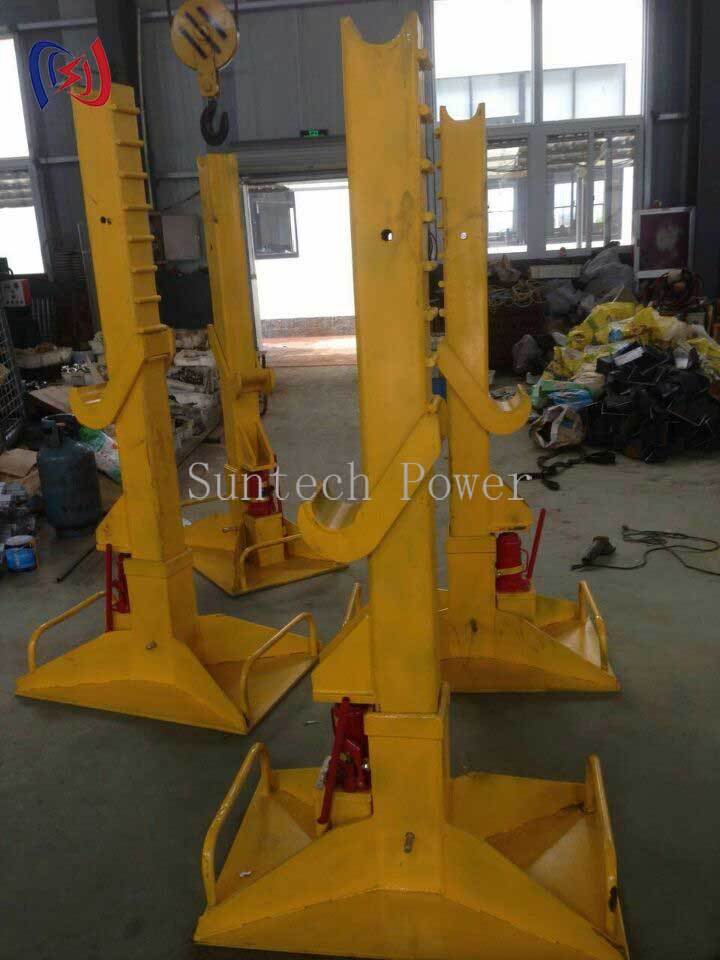

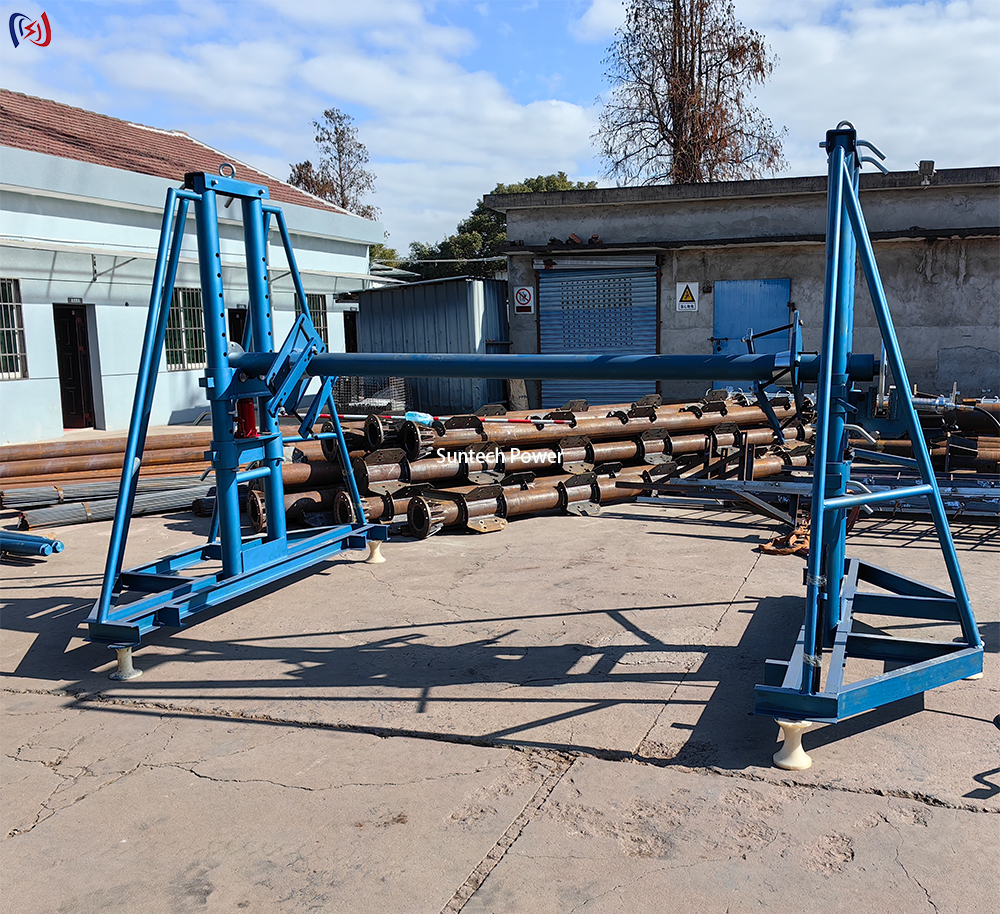

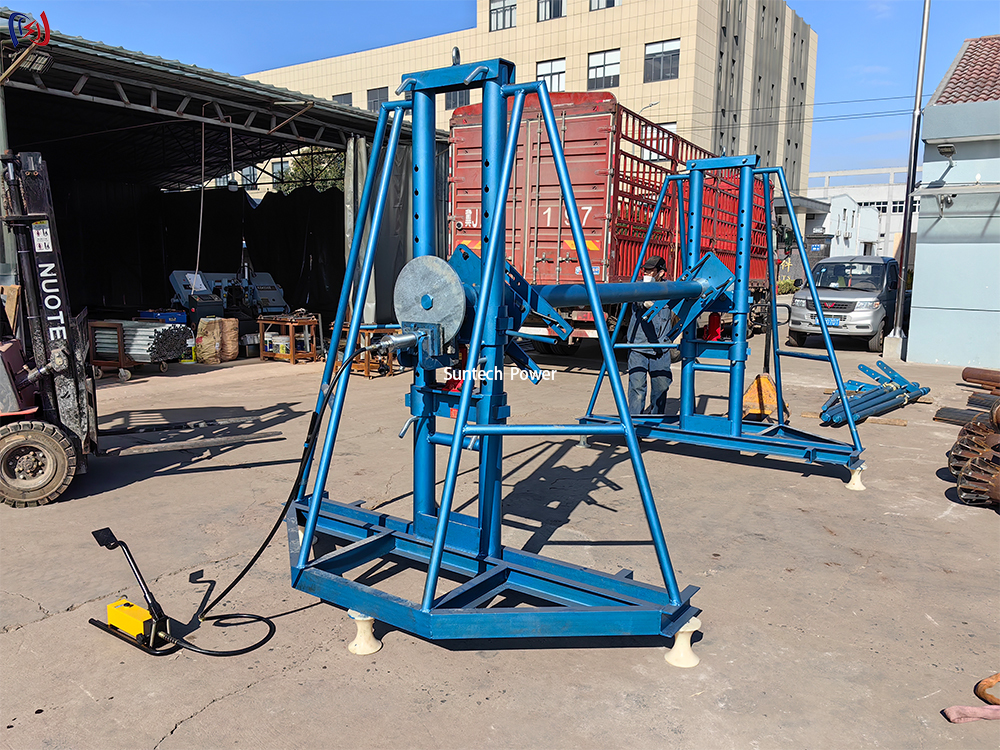

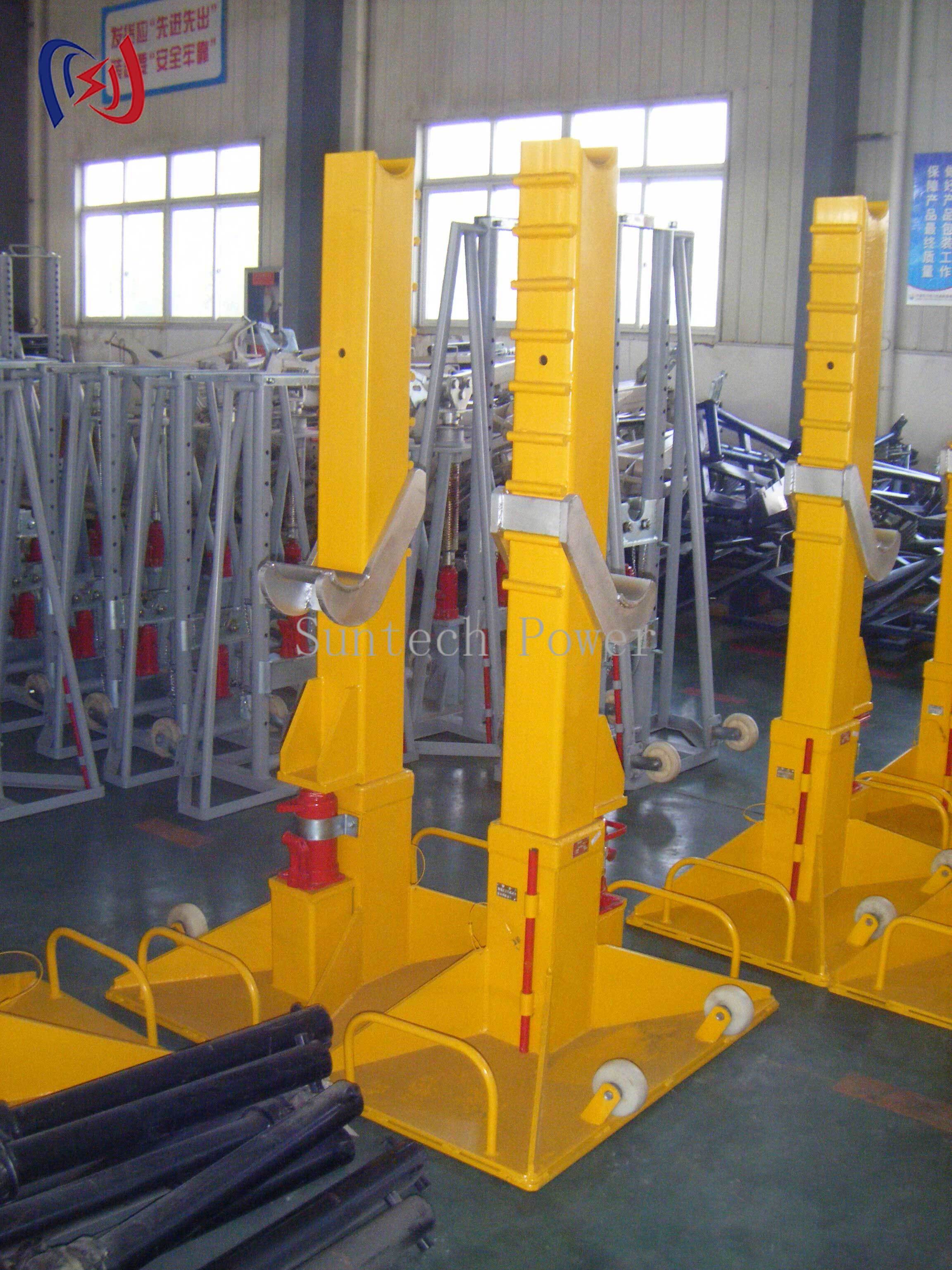

Le support de touret hydraulique SI-30 pour conducteurs est une solution de manutention robuste conçue pour soulever, positionner et dérouler de gros câbles d'alimentation, conducteurs et fils avec un seul opérateur. Une pompe hydraulique élève le berceau du touret du sol à la hauteur de travail, remplaçant le roulement et le levage manuels qui causent des blessures au dos et des dommages à la gaine. Construit autour d'un cadre en acier soudé à haute résistance, le SI-30 est conçu pour une charge de 300 KN et accepte des tourets de conducteur jusqu'à 5000 mm de diamètre et 3100 mm de largeur.
Spécifications techniques
| Article |
Paramètre |
Valeur |
| 1 |
Modèle |
SI-30 |
| 2 |
Charge nominale |
300 KN |
| 3 |
Diamètre de touret applicable |
≤ Φ5000 mm |
| 4 |
Largeur de touret applicable |
≤ 3100 mm |
| 5 |
Diamètre du trou de noyau |
Φ160–200 mm |
| 6 |
Poids propre |
600 kg |
| 7 |
Système de levage |
Pompe hydraulique manuelle |
| 8 |
Matériau du cadre |
Acier soudé à haute résistance |
| 9 |
Freinage |
Frein de contre-tension intégré |
| 10 |
Mobilité |
Roues robustes, chariot mobile |
Gamme de modèles et guide de sélection
| Modèle |
Charge nominale (KN) |
Diamètre du touret (mm) |
Largeur du touret (mm) |
Trou Φ (mm) |
Poids (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤1600 |
76–103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤1700 |
120–135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120–135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤2500 |
125–200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤2500 |
135–160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160–200 |
600 |
Caractéristiques et avantages clés
Levage hydraulique motorisé
La pompe hydraulique manuelle soulève des poids de touret jusqu'à 300 KN, permettant à un seul opérateur de charger et de positionner des tourets qui nécessiteraient autrement une grue ou une équipe complète, éliminant ainsi la principale cause de blessures lors du levage dans les travaux de câblage.
Déroulement contrôlé du câble
Un frein de contre-tension intégré régule la vitesse et la tension de déroulement, empêchant le déversement de câble, les torsions et les boucles lâches tout en protégeant le conducteur et l'isolation pendant l'installation.
Large compatibilité de tourets
Les bras de berceau réglables et une large base acceptent des diamètres de touret de 2400 mm à 5000 mm et des trous de noyau de 76 mm à 200 mm, permettant à un seul support de servir du fil de distribution aux conducteurs de transmission lourds.
Conception mobile et stable
Les roues robustes permettent de faire rouler le support entre les camions de livraison et le lieu de travail, tandis que le cadre soudé rigide se verrouille sur une plateforme de déroulement de niveau et stable sur site.
Fabrication et assurance qualité
Chaque SI-30 est produit par un fabricant certifié ISO 9001 avec plus de 15 ans d'expérience dans les équipements de pose de lignes de transmission et de manipulation de câbles. Les cadres sont fabriqués en acier à haute résistance avec un soudage renforcé à tous les points de contrainte, puis testés en charge à 1,25 fois la capacité nominale avant expédition. Chaque unité est fournie avec un numéro de série traçable et un enregistrement d'inspection afin que les ingénieurs d'achat et de site puissent vérifier la conformité avec la capacité déclarée de 300 KN.
Applications typiques
Conçu pour les entrepreneurs en électricité, les équipes de services publics et les installateurs de télécommunications, le SI-30 prend en charge la pose de lignes aériennes, la pose de câbles souterrains, les travaux de sous-station et le tirage de câbles industriels lourds où les gros tourets de conducteurs doivent être manipulés en toute sécurité et efficacement.
Le support de touret hydraulique SI-30 pour conducteurs combine une capacité de charge de 300 KN, une capacité de touret de 5000 mm et un levage hydraulique par un seul opérateur dans une construction durable en acier soudé. En mécanisant la tâche la plus lourde et la plus dangereuse de la manipulation des câbles, il protège le personnel, préserve les précieux actifs conducteurs et maintient la productivité des équipes d'installation. Contactez notre équipe d'ingénierie pour la sélection des modèles, les conseils sur le cycle de service et les options OEM.
