Caractéristiques

Nom: Résistant à bobines de câbles de type hydraulique

Modèle: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Charge nominale: 50-300KN

Diamètre de bobine du câble applicable: 2400 à 5000 mm

Largeur du câble applicable: 1600-3100mm

Diamètre du trou central: 76 à 200 mm

Poids: 172 à 600 kg

Matériau du cadre: Acier à haute tension

Application: Guidage de câbles de transport et de distribution d'énergie

Mettre en évidence:

50-300KN charge nominale support de bobine de câble hydraulique

Support de touret de conducteur de 2400-5000 mm de diamètre

Support de touret de câble à cadre en acier à haute résistance

Informations de base

Lieu d'origine: NINGBO, CHINE

Nom de marque: Suntech

Certification: ISO 9001

Numéro de modèle: SI

Conditions de paiement et expédition

Détails d'emballage: Caisse en contreplaqué avec renfort en acier pour l'exportation

Délai de livraison: 3 à 7 jours ouvrables pour le stock, 15 à 25 jours pour les commandes groupées

Conditions de paiement: LC, T/T

Capacité d'approvisionnement: 3000 pièces par mois

Galerie

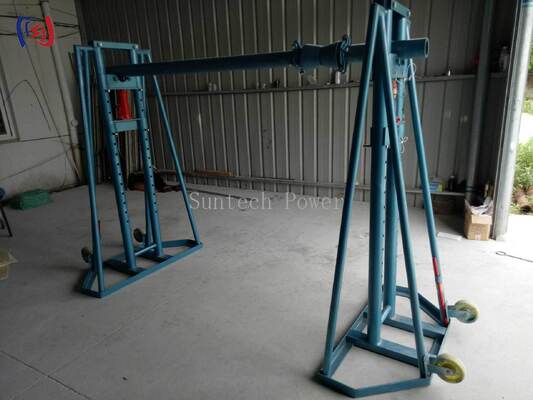

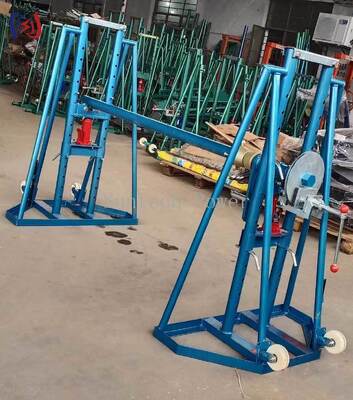

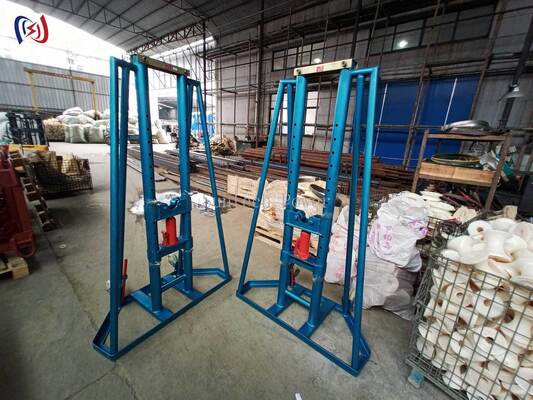

Support de touret de câble hydraulique avec charge nominale de 50-300 KN pour tambours de 2400-5000 mm de diamètre et cadre en acier à haute résistance

Description de produit

Support de touret hydraulique pour la manipulation sûre et efficace de lourds tourets de câbles d'alimentation

Le support de touret hydraulique est une solution de manutention spécialement conçue qui soulève les lourds tourets de câbles et de conducteurs du sol à une hauteur de travail sécurisée à l'aide d'une pompe hydraulique manuelle. Monté sur un châssis renforcé en acier à haute résistance et proposé en six capacités de charge de 50 KN à 300 KN, il permet à un seul opérateur de positionner, soulever et dérouler des tourets jusqu'à 5000 mm de diamètre qui nécessiteraient autrement une grue et une équipe complète.

Conçu pour le travail réel de pose de câbles

Système de levage hydraulique : une pompe à main et un vérin robustes soulèvent le touret du sol avec un minimum d'effort, éliminant le levage manuel et le roulement qui causent la plupart des blessures au dos et des écrasements sur le site.
Bras réglables s'adaptent aux trous de noyau de touret de 76 mm à 200 mm et verrouillent le touret en toute sécurité pendant le déroulement.
Freinage intégré applique une contre-tension précise pour que le câble se déroule uniformément sans mou, sans plis ni dépassement.
Roues pneumatiques robustes permettent à une personne de déplacer un support chargé sur des surfaces inégales et de l'aligner avec la direction de traction.
Châssis renforcé : la soudure est doublée à chaque point de contrainte et le berceau large et bas maintient l'unité stable sous la charge nominale complète.

Spécifications techniques

N° d'article	Modèle	Charge nominale (KN)	Diamètre du touret (mm)	Largeur du touret (mm)	Trou de noyau (mm)	Poids (kg)
21346	SI-5	50	Max. 2400	Max. 1600	76-103	172
21347	SI-10	100	Max. 2700	Max. 1700	120-135	230
21348	SI-10A	100	Max. 3400	Max. 1900	120-135	230
21349	SI-16	160	Max. 4000	Max. 2500	125-200	325
21343	SI-20	200	Max. 4000	Max. 2500	135-160	450
21344	SI-30	300	Max. 5000	Max. 3100	160-200	600

Contrôle qualité et tests

La soudure du châssis suit une procédure documentée, et chaque châssis est vérifié pour son équerrage sur un gabarit avant la peinture. Les vérins et pompes hydrauliques sont testés sous pression, et chaque unité finie est testée en fonctionnement lors d'un cycle de levage complet avant l'emballage. La fabrication s'effectue sous un système de management de la qualité certifié ISO 9001, et un enregistrement d'inspection d'usine est fourni avec chaque expédition.

Applications typiques

Pose de câbles pour lignes de transmission et de distribution aériennes
Installation de câbles dans les sous-stations et les postes
Projets de tirage de câbles souterrains et en conduits
Travaux de caténaires ferroviaires et de réseaux de télécommunication
Câblage d'installations industrielles et de parcs éoliens

Support d'usine et assurance acheteur

Prix direct fabricant sans marge d'intermédiaire
OEM et ODM disponibles avec des capacités de charge, des couleurs et une image de marque personnalisées
Dessins techniques et calculs de charge fournis avant la commande
Pompes hydrauliques, bras et roues de rechange en stock
Garantie limitée de 12 mois sur les composants hydrauliques

Indiquez-nous votre diamètre de touret, votre largeur, votre trou de noyau et la capacité de charge requise, et nos ingénieurs vous recommanderont le modèle approprié et vous confirmeront un devis direct usine dans un délai d'un jour ouvrable.
